PC104_200單通道任意波形發生器卡

LAI200-PC104V5.01任意波形發生卡，有一路波形輸出和8個數字量輸出。用戶可用鼠標編輯所需的任意波形，也可選擇正弦波、方波、三角波、鋸齒、TTL、白噪聲、高斯噪聲、梯形、指數、掃頻等常規波形，可設置波形的幅度、頻率、偏置量等參數。LAI200-PC104V5.01采用DDS合成技術、全表貼工藝、大規模FPGA技術，具有頻率精度高、分辨率高、可靠性好、軟件支持豐富等優點，可廣泛用于個人實驗室和自動測試系統。

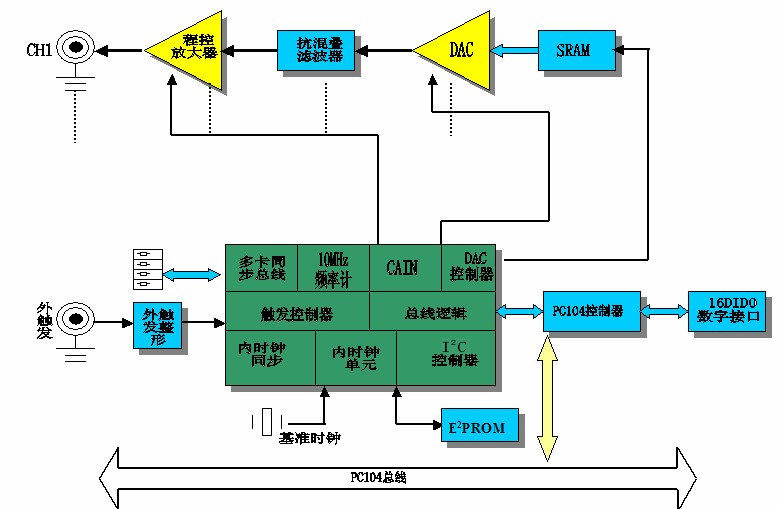

技術性能指標

波形輸出通道：
波形頻率：0.1Hz(DC)~5MHz
頻率分辨率：0.01HZ
DAC時鐘：0~80MHz,步進為0.04Hz
通道數：單通道
波形存貯容量：256Ksa
垂直分辨率：14位
頻率穩定度：<20ppm
波形幅度：±10 V
輸出電流：100mA峰值
失真度：-56dB
輸出阻抗：50Ω
低通濾波：5MHz、100KHz程控（-3dB）
軟件平臺：Windows98/ME/2000/XP DOS
二次開發：提供VB、VC++、CVI下二次開發程序源程序

本卡的設計是將DAC時鐘和波形生產電路完全獨立開來，所以不需要重波形，很輕松地實現掃頻的功能：

假設：一正弦波 從20Hz~20KHz ，間隔為100Hz

1、 在軟件上選擇正弦，20KHz得到的時鐘是50M, 波形點數2500。生成此波形。

2、 10KHz時，DAC時鐘=2500*10000=25MHz按“設置”下的，修改DAC時鐘即可得到10KHz波形。

3、 100Hz時，DAC時鐘=2500*200=500KHz按“設置”下的，修改DAC時鐘即可得到100Hz波形。

以此類推，可以得到各個頻率的信號，實現掃頻功能。

型號

最高時鐘

總線

精度

通道

波形長度

價格

DYLAI300

50MHz

PCI

14位

1CH

256K/CH

3900元

DYLAI300VSE

50MHz

PCI

14位

1CH

1024K/CH

4200元

DYLAI320VSE

80MHz

PCI

14位

2CH

256K/CH

4900元

DYLAI420VSE

80MHz

PCI

14位

4CH

16K/CH

8900元

DYLAI5014

50MHz

PC104

14位

1CH

1024K/CH

4200元
