DYLAI420VSE ,4通道PCI總線波形發生器卡

生產廠商： 迪陽公司 產品型號： DYLAI420VSE
產品簡介： DYLAI420VSE是一款采用4路14-Bit, 4通道任意波形發生卡，實現PCI總線結構插卡。采用板載16KFIFO，輸出從0.001Hz到5MHz

售價：￥8900

DYLAI420-PCI 80M-14bit-4CH任意波形發生卡:

型號	最高時鐘	總線	精度	通道	波形長度	價格
DYLAI300	50MHz	PCI	14位	1CH	256K/CH	3900元
DYLAI300VSE	50MHz	PCI	14位	1CH	1024K/CH	4200元
DYLAI320VSE	80MHz	PCI	14位	2CH	1024K/CH	4900元
DYLAI420VSE	80MHz	PCI	14位	4CH	16K/CH	8900元
DYLAI5014	50MHz	PC104	14位	1CH	1024K/CH	4200元

特性：

安裝和配置容易，支持即插即用，系統對其進行自動配置

14bits的D/A 分辨率

每臺集成4CH并行同步波形輸出

自動校準零點

儀器概述：

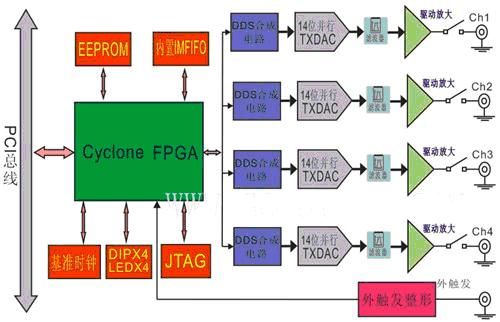

LAI420VSE是一款采用4路14-Bit,80MHz 采樣， Parallel Input Multiplying Digital-to-Analog Converter技術的4通道任意波形發生卡，實現PCI總線結構插卡。采用板載16KFIFO/RAM獨立4路任意波形發生，輸出從0.001Hz到5MHz，支持內部基準和外部時鐘驅動。軟件驅動的快速掃頻輸出可以產生頻率/相位調制輸出的效果。

收到觸發信號后，可連續輸出波形直到收到軟件的停止命令，也可計數輸出波形達到所設置的波形個數后停止輸出。計數個數在1～4G間設置。在收到軟件停止命令后，軟件可選擇使LAI420VSE立即停止輸出或?qū)斍安ㄐ瓮暾敵龊笤偻Ｖ埂?nbsp;

常規使用時可以選擇正弦波、方波、三角波、鋸齒、TTL、白噪聲、高斯噪聲、直流、梯形、指數、調頻、調幅、PSK、FSK、ASK等常規波形，對波形進行調頻、調幅處理，亦可輸入用戶指定波形文件或數學表達式生成所需的波形。支持對 LAI420VSE進行二次開發，嵌入到自己的目標系統中，可廣泛用于需要各種復雜信號源或激勵源的情況，自動測控系統、通信系統測試、生產線產品測試、頻率特性試驗、實驗室仿真等領域，具有很高的集成度、頻率分辨率、可靠性和性價比。

應用：

任意波形產生

自動測試系統

多通道同步信

技術指標：

最高刷新率：	80Msps
單臺通道數：	4CH波形并行輸出
DA分辨率：	14bits
頻率分辨率：	0.02Hz
波形頻率：	0.1Hz（DC）～5MHz
波形長度：	LAI420VSE:16Ksa/ch(FIFO/RAM)
波形幅度：	±10V、±1V （跳線器選擇）
波形個數：	0～4096個或循環
DAC時鐘：	0~100MHz
頻率穩定度：	＜10ppm
輸出阻抗：	50Ω
低通濾波：	5MHz、500KHz、50KHz、5KHz程控
直流精度：	±0.1%（FS）
交流精度：	±0.3%
諧波失真：	-65dBc
總線接口：	PCI2.2
尺寸：	181mm×110mm×10mm
重量：	0.2Kg

應用程序：

AwgView波形控制軟件(中、英文版)，控制面板為虛擬儀器風格的中文圖形界面，集成了豐富的常用功能，運行支持Windows98\2000\XP操作系統。（詳細信息參看下表）提供常用開發平臺下的DEMO源代碼(VC++、CVI、VB、LABVIEW)和開發技術支持。

自檢功能：	板卡通過/失敗測試
測頻/計數：	無
掃頻控制：	有
波形計算：	X軸反相、Y軸反相、加、減、乘、FSK、PSK、ASK、FM、AM拼接等
多卡擴展：	有
觸發同步：	軟件觸發、外觸發
波形個數：	0～4095個或循環
軟件平臺：	Windows9x/NT/2000/XP
二次開發：	可為用戶開發專用的測控軟件

訂購信息：

型號	最高DAC時鐘	D/A精度	通道數	波形長度
LAI320VSE	80Msps	14位	并行2CH	1024Ksa/CH
LAI420VSE	100Msps	14位	并行4CH	16Ksa/CH

配件：

安裝光盤一張，BNC線4根，信號輸出線4根，20芯數據線4根
