USB口(十合一)12~~16位虛擬儀器,采集卡

HS3-5MHz 報價:7950元     HS3-50MHz 報價:12800元      HS3-100MHz 報價:14800元

Handyscope HS3是一款功能強大的 100 MSa/s USB 示波器，兼具高速數據采集，也可用作萬用表、頻譜分析儀、數據記錄器或協議分析儀。該 USB 示波器還包含一個函數/任意波形發生器，能夠產生所需的任意信號。與 2 個測量通道一起，該示波器是用于安裝調試，數據采集，排除電路故障的出色測量采集工具。

（一）、8位~~16位可變分辨率
（二）、5~~~100MHz采樣
（三）、128K存儲深度
（四）、USB 2.0接口，無需外接電源
（五）、各類協議分析RS232接口
（六）、中英文界面
HS3:是一款非常強大的基于PC的十合一綜合測試儀,核心硬件是高速數據采集卡,它包括(數字存儲示波器,FFT頻譜分析儀,任意波形發生器,

 瞬態\連續波形記錄儀,數字多用表，I2C協議分析儀，CAN總線分析儀，串口分析儀，J1939解碼，SM總線，PM總線，TWI總線，Access總線，音頻分析，MIDI、DMX分析).

這款最新推出USB2.0接口,無需電源的便攜式綜合儀器,幾乎能解決所有測量問題.

 這款綜合測試儀幾乎能解決所有測量問題。

 用二次開發庫能解決所有數據采集及數據分析問題.

其他型號高端USB高速數據采集卡   看相關型號說明

HS3、HS4、HS5、HS6 系列產品，其核心是USB高速采集卡，它是按采樣示波器做的，所以信號干擾，采樣精度，信號質量，失真度要遠遠強于傳統的采集卡。

      HS3系列產品有一個用戶可調節的分辨率,可調8位,12位,14位,16位,滿刻度輸入范圍是:200mv~~80v,每通道有128K采樣深度,最大采速率100HMz,分辨率8~16位可調, (在100MHz時,分辨率是8位). HS3有強大的任意波形發生器功能, 50MHz采樣頻率,256K波型存儲深度,14位的輸出分辨率和±12V的電壓輸出范圍,它能產生用戶所需要的任意波形,幾種標準的波形信號能直接產生.HS3與計算機接口用USB2.0連接,免電源,即插既用.中文軟件讓用戶一目了然,自動設置功能使無經驗的使用者在幾分鐘內完全掌握儀器的測量.

一般介紹:

HS3系列產品一但連接到標準PC機或筆記本電腦上,用戶就能得到平時經常所用的幾種儀器.HS3應用范圍包括:快速信號的測量,高速數據采集,像串口通訊,頻率調整,TV信號,在工業產品制造,辦公室自動化中所涉及的(影印機,電話交換機)低頻信號測量,傳感器測量,電壓測量,電機運行電流測量,以及慢速運行過程(像溫度,壓力和濕度)音頻分析,振動測量(像機械加工,建筑構造)趨勢測量和信號的失敗偵錯的測量等等.

軟件:

HS3除了有過硬的硬件質量(100MHZ采樣速率,0.2~~80V輸入范圍,8~~16位的分辨率,128K字節存儲深度,和完善的觸發功能)外,HS3還有一個強大的軟件包.兼容所有第三方軟件,由于以上所說的品質,在世界范圍內,具有相同價格和相同功能的測量?jī)x器,還沒有好于HS3綜合測試儀,HS3的軟件是面向?qū)ο虻牟⑶覂?nèi)嵌防”干擾”措施,還有更勝一籌的功能就是圖形調節用鼠標就能完成,用戶也能拖動滾動條在X軸和Y軸的末端增加和減少它們,圖表直接放大或縮小.

儀器設置:

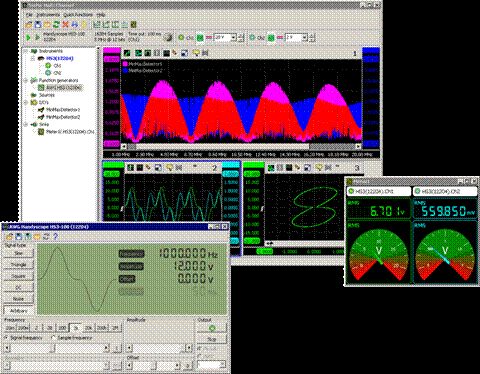

HS3軟件最實用的一個方面它是”軟件儀器”,例如,示波器與頻譜分析相互連接,當示波器輸入信號改變,頻譜分析儀和數字多用表顯示的參數也能隨即改變,儀器設置能無限制存儲到硬盤,同時儀器設置也能很容易的讀出,保證儀器設置是完整的.

觸發系統:

除基本觸發功能以外,HS3還有窗口觸發功能,當?shù)玫降男盘?hào)是在窗口之外,用窗口觸發功能,觸發能瞬態發生,同自動觸發功能結合使用,測量電壓差及峰值,但這種情況偶爾發生.

輸入范圍:

HS3全部增益和偏移效準是由軟件控制完成的,數字調節方式取代機械電位器調節,所以增益和偏移分辨率能調節非常準,小于0.2%伏,用戶自己效驗文件可以保存和讀取.

分辨率:

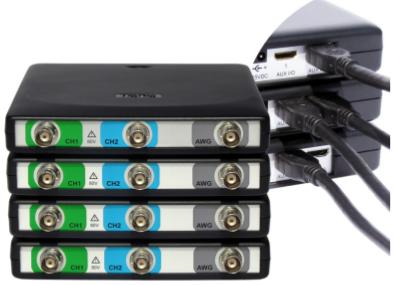

HS3的分辨率從8位~~~16位.連接8個HS3到一臺PC機上,這樣16個通道能同時測量,一個HS3能設置為主機,其它

HS3設置為從機.

文檔:

測量的信號可以用文檔說明,每次打印輸出注釋說明也能打印,例如,可以把公司名字地址放到注釋文本中,有240個字符空間說明測量的技術指標,打印的黑白圖像用彩色打印機也能支持.

世界范圍用戶普遍評價:

HS3是一款便攜式測量設備,許多人在所服務的部門都有計算機,他們都希望有一臺綜合測試儀來替代傳統的分離儀器(象示波器,頻譜分析儀,波形發生器,瞬態記錄儀,數字多用表),而HS3正好滿足這樣的需求,HS3用USB口連接,即插即用,所以一個辦公室?guī)讉€(gè)人都能應用,HS3可設置很多設置文件,設置文件對快速準確的完成測量是一個非常好的辦法,設置文件中包含所有儀器設置,用戶可以做自己的設置文件,這樣即使缺法經驗的用戶不用配置儀器也能完成復雜的測量,此外方便的拷貝數據功能能使測量值被外部程序所處理,例如電子表格程序.

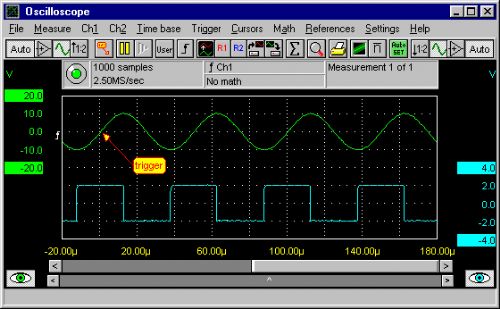

存儲示波器(儀器之一)

這臺示波器是通過時間表示電壓變化的儀器，依靠示波器的時間表示，所采集的電信號能夠很容易的分析。

存儲示波器的基本特性是：

可利用自動存盤功能，捕捉瞬態信號，當儀器被設置為瞬態捕捉方式時，自動存盤功能就開使執行，每次瞬態信號產生時，信號被測量并且測量的數據被自動存儲到硬盤。當預采樣被選擇時，采樣前和采樣后的瞬態信號被存儲。

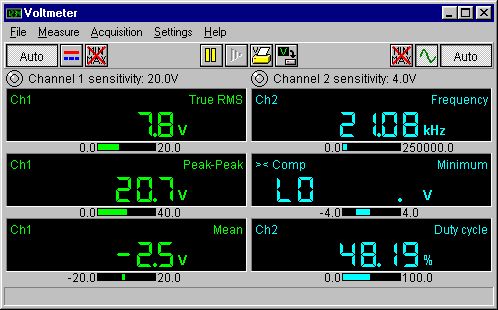

數字多用表(儀器之二)

伏特計的基本功能為：

六種滿量程可組態顯示，測量溫度，壓力，功率，電流，電量，自定義。一個條狀的圖表，可快速的顯示每個信號的大小概況。對于所測量的數據，每一個顯示欄可提供11種不同的測量?jī)?nèi)容。

包括：最小值\均方根\峰峰值\頻率\平均值\周期\功率值\瞬態值\最大值\振幅因數

對每一種顯示所需要計算的值能以16種不同的方式顯示：

測量的數據是可調整的時間間隔，記錄數據能保存或打印。所有的顯示設置通過彈出式菜單訪問。在顯示菜單的頂部按鼠標的左按鈕可達到。
示波器與頻譜分析儀可同時使用或分別使用.

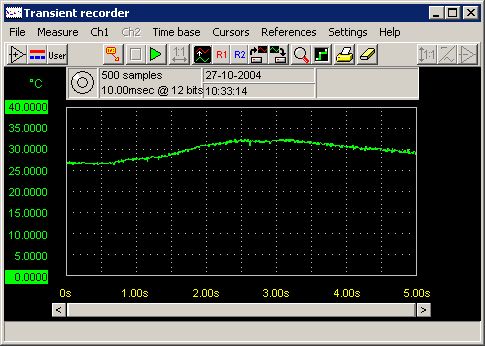

瞬態信號波形記錄儀(儀器之三)

波形記錄儀對于測量比較慢的信號是一個理想的儀器，比如：對室內的溫度或移動的物體，這款瞬態波形記錄儀是可以直接記錄的儀器，這就意味著每次采樣都能立即顯示。而示波器雖然能記錄波形和顯示波形。 但當很慢的采樣速率選擇時，示波器就需有很長的等待時間。瞬態記錄儀可在0.01秒和500之間采樣，最大采樣深度為32760字節,最長測量記錄時間為190天，當測量時，每個采樣點是以象素方式顯示，當采樣

的數量大于顯示寬度時，有兩種不一樣的方法顯示屏幕顯示不下的數據，一種是掃描方法，另一種是滾動方式，用掃描方式時，開始屏幕是干凈的，然后從左到右被采樣數據填滿，周而復始，用滾動方式時，數據顯示軌跡的移動是從右到左的顯示。對于其它功能而言，

瞬態記錄儀相當于示波器:

128K存儲深度保持采樣數據不丟失 。用可縮放的滑塊很容易在時間軸上縮放數據。用可移動的繪圖和縮放功能調節垂直偏移和增益。方便使用的快速工具欄按鈕。外部游標測量。所有設置可通過彈出菜單訪問。存儲和重放基本信號。用工具欄快速按鈕很容易訪問所有的功能。注釋標簽可對所采集的信號中突發事件進行標注。支持彩色硬拷貝功能。所有的控制功能都有說明解釋。顯示游標最大的做用是能分析測量信號，除此之外還能測量均方根值，峰峰值，平均值，最大和最小值。

如果選用流盤模式：則連續記錄數據到硬盤可達100KHz/s

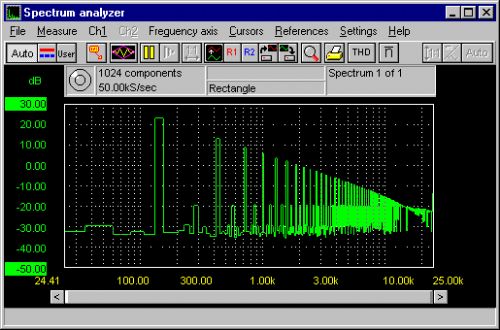

頻譜分析儀(儀器之四)

在時域范圍內測量電子信號通常是用示波器，在時域范圍描述電子信號的特性，通常用振幅，時間和相位來確定，但是當在時域范圍內從采集信號中不能得到有用的信息時，用戶可檢測頻域，這時就需要用頻譜功能，那么這臺頻譜分儀就可測量信號的頻譜。

 頻譜分析儀的基本特性為：

8K長度的頻譜記錄。與示波器同時用，用戶能在時域和頻域同時觀測信號。用先進的繪圖功能直接調節水平和垂直的偏移和增益。五個不同的窗口減小快速富立葉變換的錯誤,包絡線測量。垂直軸表示線性和對數頻率軸代表線性，對數，倍頻和三次倍頻。測量的平均值能減少噪音的干擾。測量最大值。總的諧波失真計算直到100次諧波。外部游標測量。所有設置得通過彈出的菜單訪問。 存儲和重放基本信號。用工具欄快速按鈕很容易訪問所有的功能。注釋標簽可對所采集的信號中突發事件進行標注。彩色硬烤貝支持。所有的控制都有說明解釋。

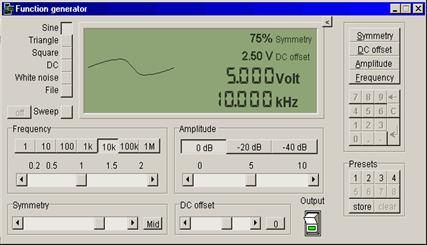

任意波形發生器(儀器之五)

這個信號發生器產生五種默認的信號形態：正弦波，三角波，方波，DC和白噪聲，用戶所選擇的信號，由波形發生器所產生可立即在屏幕上顯示。
信號的振幅可自由在0V和12V之間設置，A DC偏移在0和12 V之間對信號適用，也就是說信號的對稱性，從1%到99%從可以被改變，信號的頻率能設置為0到2MHz。這信號發生器也提供掃頻功能，掃頻功能可同頻譜分析一起操作，也能手動操作，并且還能從頻譜分析中由低頻到高頻拷貝掃頻極限值，同“測量最大值”方式一起，在頻譜分析中給出快速和容易的方法，建立頻率應答曲線。

任意波形發生器能發生預先由示波器測量的信號,用文件按鈕,信號能調入波形發生器的內存,任意波形發生器能發生這個信號,同時振幅,頻率也能被調節.可設定8個要經常發生的信號,這些信號能被存儲,在對相應的8個數字按鈕上單擊,所需要的信號就發生.

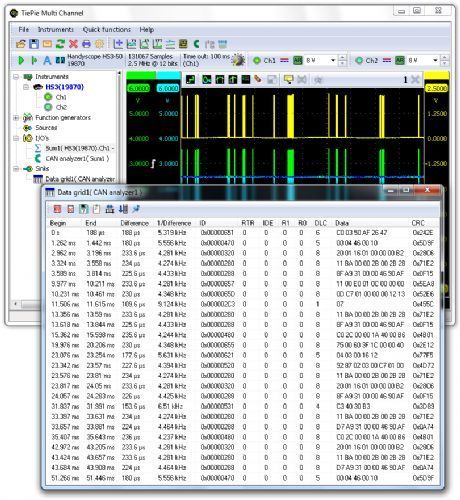

CAN總線分析儀：

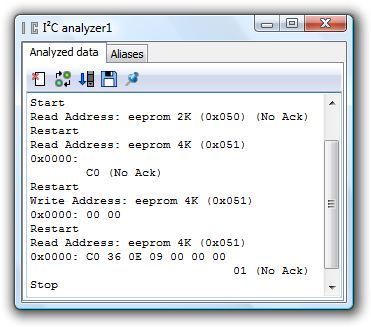

I2C總線協議分析儀：

RS232、RS485串形總線分析儀：

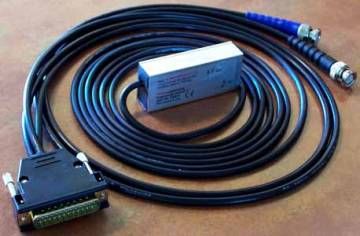

溫度測量選件:

溫度測量

使用溫度測量傳感器,能夠在Windows軟件中,顯示溫度測量信息,測量溫度傳感器提供了測溫探頭和測量?jī)x器之間的接口．溫度測量可以選擇設置成華氏或攝氏溫度,溫度測量探頭位于-40℃到+250℃之間,輸出電壓范圍從-40mV到+250mV,每增加一度,輸出電壓增加1mV.隨機附帶的工程軟件毫伏表功能可用來顯示瞬態溫度和記錄溫度的最大最小值.另一個有用的特性是使用波形記錄功能記錄溫度隨時間變化的曲線(記錄長度可達9小時)

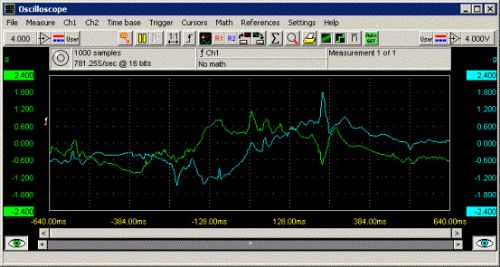

加速度測量

加速計是一個理想的測量靜態和動態加速度的設備,通過兩個BNC連接頭可以測量?jī)蓚€(gè)加速軸,電源由HS3或HS4后面的25針D-SUB連接器提供.
