USB口（十合一）12~~16位虛擬儀器,采集卡

        Handyscope HS5 系列產品極其過硬，軟、硬件做到極致！！

世界上優秀的500MHz采樣，12~16位USB示波器同40 MHz任意波形發生器（五合一儀器）數據手冊

 最新款、最完美HS5系列雙通道高分辨率示波器同函數發生器。

這款強大的高速USB示波器有500MHz/s的采樣率，有可變的12、14、16位的高分辨率，內存有64MB采樣點，極其精準的內置40 MHz，14位常數數據大?。–DS）的任意波形發生器，有24 V峰值輸出，產生真正的精準信號。是其它波形發生器精度的十倍，HS5示波器支持20 MS/s連續采集數據到硬盤，可與其它示波器使用CMI接口形成一個多通道同步時基同步組合儀表。CMI接口可通過該 HS5默認。或者HS5也可以提供科學測試連接，對每個通道的電阻測量。HS5同其它任何同類示波器和函數發生器其靈活性和質量是無與倫比的。

這款強大的雙通道高分辨率示波器同函數發生器，功能強，易攜帶，特超值，對于預算有限的單位而言是一個不錯的選擇。

HS5系列綜合測試儀:

是一款非常強大的基于PC的十合一綜合測試儀,它包括

(數字存儲示波器,FFT頻譜分析儀, 任意波形發生器, 瞬態\連續波形記錄儀, 數字多用表，I2C協議分析儀，CAN總線分析儀，串口分析儀，SM總線，PM總線，TWI總線，Access總線，J1939解碼，音頻分析，MIDI、DMX分析).這款最新推出USB2.0接口,便攜式綜合儀器。

  幾乎能解決所有測量問題！二次開發解決所有采集問題！

                是真正的流動實驗室！

          傳統儀器：（體積大）             組合儀器：（精巧）

儀器進化過程：

 你的全功能測試測量實驗室

你可任意把 HS5 系列電腦示波器用作一臺高端示波器、頻譜分析儀、函數發生器、任意波形發生器和協議解碼器。功能全面的電子實驗室集合在一個緊湊的、低成本又USB供電的儀器內。

HS5型最超值并且特別適用于教學、興趣愛好和現場維護使用。在實驗室內，低成本讓每人都有一臺示波器，而不是多人共用。

HS5型增加了緩存深度最大可達 64 MS，加大了帶寬最大可達 250 MHz，并且有更快的波形刷新率。HS5型能夠讓你進行先進的波形分析。它們特別適用于設計開發、調試和串行解碼。

關鍵技術參數：

示波器/頻譜分析/電壓表/任意波形發生器

14bit (0.006%) 分辨率 （16bit增強分辨率） 1uHz到40MHz正弦、方波、三角、和任意波形

500MS/s采樣240MS/s , 14bit , 64M采樣任意波

250MH帶寬-12V到+12V輸出（24Vpp）

每通道高達64MB存儲深度1ppm時基精度

0.25%直流（DC）垂直精度寄生（非諧波失真）<-75dB

1ppm時基精8ns上升和下降時間

可選型號：

其二次開發軟件，能搭建任何高速采集系統。

獨特的能性

HandyScope HS5 是第一款采樣速率500MHz/s，

12~~16位柔性分辨率，250MHz帶寬的USB供電示波器

由于高分辨率和高帶寬，這使它有能力分析幅值非常小的高速信號，

能夠顯示較小信號的失真度。

以太網遠程測量：

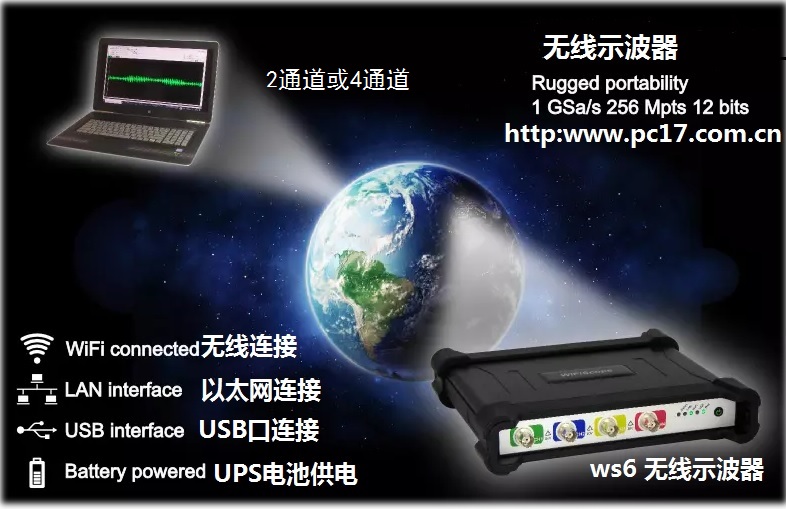

HS5、HS6 的升級版WS5、WS6 ，可實現以太網Ethement或WiFi無線 遠程測量采集控制如下圖：

高幅值分辨率：

獨立示波器通常只有8bit 或 9bit 較低的垂直分辨率，顯示屏通常也只有5.7寸或8.5寸顯示屏，以它們實際的分辨率顯示信號并不很精準。放大功能也不能顯示更多的信號細節。

而HS5具有14bit和16bit更高的顯示分辨率。其柔性分辨率特性，顯示同一信號時，HS5比獨立示波器顯示信號細節大256倍。用24寸電腦顯示屏立即能看到信號的全貌，極小的信號偏差也能看到，用波形縮放功能有可能查看到更多的信號細節。

HS5可以與其他示波器使用CMI接口形成一個多通道同步時基同步組合儀表。CMI接口可通過HS5默認。

 可選：科學連接測試：實時探測連接驗證，對所有通道電阻測量準確快速。

數字示波器功能：

高幅值分辨率，是標準示波器的256倍

獨立示波器通常只有8bit 或 9bit 較低的分辨率，組合僅有5.7寸或8.5寸的顯示屏，以它們實際的分辨率顯示信號。放大功能也不能顯示更多的信號細節。

而Handyscope  HS5具有14bit和16bit更高的顯示分辨率，使其成為一個真正高精度的示波器。由于它的高分辨率，使初始信號的采樣更加精確，量化誤差更低。更高分辨率的效果可以從下圖中清晰看到：

顯示同一信號時，Handyscope  HS5高分辨率示波器比獨立示波器顯示信號細節大256倍。用24寸電腦顯示屏立即能看到信號的全貌，極小的信號偏差也能看到，由于分辨率高，用波形縮放功能有可能查看到更多的信號細節。

   示波器/頻譜分析儀/ 萬用電表 / 數據記錄儀/協議分析儀

   14 bit (0.006 %) 分辨率 (16 bit 增強分辨率)

    500 MS/s 采樣

    250 MHz 帶寬

    每通道32 M存儲深度

    20 MS/s連續流盤不丟數

    0.25 % 直流（DC）垂直精度，0.1%典型

    1 ppm 時基精度

    USB口 供電

如圖所示，兩個顯示器顯示的是相同信號的測量結果。左邊顯示器的尺寸相當于標準示波器的尺寸；在8bit分辨率下，縮放功能無法顯示更多細節。右邊顯示器相當于標準電腦屏幕上的最大化窗口；在14bit分辨率下，縮放仍然可以顯示更多細節。

行業領軍1ppm示波器

Handyscope  HS5 的時基比競爭對手中可以相比的儀器要領先25到100倍。由于其時基精度為1ppm，頻率和時間可以測量得非常精確。連接多種儀器使其成為一個大的聯合儀器也不影響時基精度，聯合儀器之間的時間偏差是0ppm。

組合多種儀器，充分同步測量

Handyscope  HS5配有精細化同步總線，允許相互連接多個Handyscope  HS5的儀器，然后作為聯合儀器使用。聯合的Handyscope  HS5其中之一會充當主站，其他的為從動裝置。所有儀器會在相同的采樣頻率下測量（0ppm偏差?。?。除了同步總線之外，還有觸發器總線和檢測總線系統。多個Handyscope  HS5可以使用耦合電纜相互連接。儀器的最大連接數量?jī)H僅受可用的USB接口數量限制。

當多通道軟件啟動之后，組合的Handyscope  HS5就會被識別（每個Handyscope  HS5都有一個唯一的編號）然后自動組合成一個更大的儀器。同步總線和觸發器總線都會因?yàn)檎_的阻抗而在兩端自動終止。

使用者不需要放置終端。儀器的連接是完全自動的。唯一可能發生的事情就是，例如8通道的儀器僅適用于Handyscope  HS5，不適用于其他USB示波器

頻譜分析功能：

Handyscope  HS5明確地終結了頻譜分析儀很昂貴、難以控制、很難搞懂的這種想法。頻譜分析儀的靈活性很大，使其不僅僅適用于測量信號傳送器和接收器的高頻信號。頻譜分析儀沿著X軸和Y軸顯示頻率的信號大小。這就是所謂的頻率范圍顯示。

故障排查通常要用到示波器。但是當干擾的振幅很小且包含很多頻率時，在示波器上看到這些信號很糟糕的。它們看起來像是噪聲信號。但是，當這些信號放在HS5頻譜儀的頻率范圍內觀察時，信號中出現的干擾信號以及它們所包含的頻率就能更好地看出來。

當舉例的測量在有開關電源的系統上執行時，由電源造成的干擾通過在頻率范圍內測量，很容易被檢測到。開關電源的切換頻率由靠近電源感應器的探頭進行測量。這種獨特的切換頻率現在是已知的，并且可以存儲于參數通道中。如果這種頻率在系統的其他地方也能測到，那么它是由電源引起的?？梢允褂妙A(yù)防措施來抑制來自開關電源的干擾信號。抑制情況可以使用Handyscope  HS5 USB頻譜分析儀直接測量。這種故障排查的方法只適合Handyscope  HS5（Handyscope  HS5是獨一無二的），因?yàn)樗鼡碛校?/span>

?   250MHz 帶寬

?   14bit 和16bit 分辨率

?   32M 樣本存儲器

?   FFT超快計算器

由于Handyscope  HS5在頻率范圍的測量有很高的分辨率，所以干擾的檢測和分析精度可以達到0.1赫茲。高達16M的頻率分量也可以在圖表中顯示出來。由于Handyscope  HS5的高分辨率（14bit 和16bit 分辨率，32M 樣本存儲器），再小的干擾也能輕易被檢測到。當使用預防措施抑制干擾時，其效果也能通過Handyscope  HS5立刻檢測出來。由于Handyscope  HS5的高分辨率和大存儲器，動態范圍超過120 dB的頻譜也可以測量。這是同類產品中獨一無二的。因?yàn)閯?dòng)態范圍大，所以失真的測量值可以很好地顯示出來。

每通道32M樣本存儲深度

當在高采樣頻率下測量時，長的記錄長度是必備的，否則信號測量完成之前，結果緩沖區就已經滿了。大部分示波器的樣本存儲量在2.5k或100k，而Handyscope  HS5每通道擁有32M 樣本存儲量。這給使用者多出了300到10000倍的存儲量。深存儲的優勢在于，只出現一次的很快的現象也可以精確測量，或者完成串行通信信號模塊如CAN總線信號的同時測量。在USB頻譜分析儀中，深存儲提供了一個優勢，創建大的動態范圍，使頻率范圍內的故障排查成為一個新的標準。

Handyscope  HS5無限縮放的特點使其無論挑選多長的記錄長度，都能放大成一個獨立的樣本。

圖中所示為一個30M樣本長度的測量結果。相同的信號在不同的縮放因子下顯示了四次，右下圖顯示了總長度300ms中的0.01ms的信號，縮放因子為30000。仍然為精確的信號分析提供了充足的細節。

Sure Connect連接測試和電阻測量

Sure Connect連接測試可以立即顯示探頭或夾子是否接通了電路。不用懷疑是探頭沒有接通還是真的沒有信號。這在很多情況下是很有用的，比如當探頭表面生銹無法很好地接通的時候，或者當回探連接器困在狹小空間的時候。只要簡單地激活SureConnect，你就能立刻知道是否已經接通。SureConnect在Handyscope  HS5上可以視情況使用。有SureConnect的Handyscope  HS5同時也可以對所有通道進行電阻測量。電阻達到2MOhm就可以進行測量。電阻可以通過儀表顯示，也可以對應時間繪制成曲線圖，創建一個Ohm范圍即可。

示波器顯示振幅對時間視圖，與之相反，頻譜視圖通過繪制振幅對頻率的圖形顯示新細節。頻譜視圖最適用于查找信號上的噪音和串?dāng)_原因，這種信號在時域中常常看起來很無隨意。頻譜視圖模式也常常用于測試失真、頻率響應和放大器、濾波器和振蕩器的穩定性。在中的頻譜分析儀是快速傅立葉變換 (FFT) 型，與傳統掃頻頻譜分析儀不同，它能夠顯示單個、非重復波形的頻譜。

示波器具有低噪音、低失真的前端設計和我們高分辨率示波器，提供超水平的動態范圍 (> 100 dB SFDR for the 4262)。這使之能夠顯示信號細節，而其它示波器和專用分析儀卻做不到。

設置的全范圍讓你控制所有頻譜帶 (FFT bins)、窗口類型、定標 (linear、log、log/log)和顯示模式（瞬間、平均、或者尖峰保持）。

你可顯示多個頻譜視圖，帶有不同通道選項和放大系數、和把這些排放在相同數據示波器視圖的旁邊。全部自動頻域測量值可添加到顯示中，包括THD、THD+N、SNR、SINAD和IMD。

波罩容限測試可應用于頻譜實現自動化測試，并且你甚至可用任意波形發生器和頻譜模式一起做掃頻標量網絡分析。

高性能數字多用表功能：

萬用表是用來對信號進行測量，然后確定一個或幾個信號的特性，用圖示

或儀表盤的方式來顯示這些信號。

萬用表也可以用來測量或監測信號的特定屬性，如有效值、頻率、最大值等等，用萬用表圖示顯示，能非常有助于調節電路的特定屬性，例如調整偏移量為零等。

HS5萬用表功能具有以下特點：

顯示任意數量的源信號?？梢灾苯訌腍S5硬件儀器來的信號，但也由I / O創建的數學信號。

在數字顯示或表中顯示每個屬性，萬用表可以同時打開多個顯示窗口，可以在許多方面進行配置：

顏色設置、位數、小數、自動前綴或關閉等。

Handyscope  HS5有16bit的高分辨率，可以用來做綜合的、精確的高性能數字萬用表，有很好的技術參數（例如均方根RMS、最高峰值、最大值、最小值、平均值、方差、標準偏差、頻率、工作周期、峰值系數、上升時間、下降時間、dBm總諧波失真（THD）等）。數值和儀表顯示器都可以使用。Handyscope  HS5的1ppm的時基穩定且非常精確，使頻率和時間的精確測量成為可能。這些特質使額外的萬用表或頻率計成了多余的儀器，這使得Handyscope  HS5成為同類產品中獨一無二的。

你可以創建多個顯示窗口，任何大小、各種布局，隨心所欲。

數據記錄儀功能：

波形記錄儀對于測量比較慢的信號是一個理想的儀器，比如：對室內的溫度或移動的

物體，這款瞬態波形記錄儀是可以直接記錄的儀器， 這就意味著每次采樣都能立即顯

示。而示波器雖然能記錄波形和顯示波形。 但當很慢的采樣速率選擇時，示波器就需

有很長的等待時間。瞬態記錄儀可在0.01秒和500之間采樣，最大采樣深度為 32760

字節, 最長測量記錄時間為190 天，當測量時，每個采樣點是以象素方式顯示，當采樣

的數量大于顯示寬度時，有兩種不一樣的方法顯示屏幕顯示不下的數據，一種是掃描方法，

另一種是滾動方式，用掃描方式時，開始屏幕是干凈的，然后從左到右被采樣數據填滿，

周而復始，用滾動方式時，數據顯示軌跡的移動是從右到左的顯示。對于其它功能而言，

瞬態記錄儀相當于示波器 :

64MB存儲深度保持采樣數據不丟失 。用可縮放的滑塊很容易在時間軸上縮放數據。

用可移動的繪圖和縮放功能調節垂直偏移和增益。方便使用的快速工具欄按鈕。外部游

標測量。所有設置可通過彈出菜單訪問。存儲和重放基本信號。用工具欄快速按鈕很容易

訪問所有的功能。注釋標簽可對所采集的信號中突發事件進行標注。支持彩色硬拷貝功能。

所有的控制功能都有說明解釋。

顯示游標最大的做用是能分析測量信號，除此之外還能測量均方根值，峰峰值，平均值，

最大和最小值。

 當具備了無限深存儲之后，測量的數據直接流傳入磁盤成為可能。在14位分辨率下，Handyscope  HS5可以每秒流傳20M樣本。使用流傳測量，復雜的問題也可以輕松進行測量、追溯和分析。

極度低失真任意波形發生器：

獨有的CDS技術比傳統的DDS合成技術的波形發生器，總的諧波失真要小的多，輸出精度高得多而且不失真。

Handyscope  HS5是第一個擁有內置30MHz信號發生器的高分辨率USB示波器。內置USB任意波形發生器使用了最新的信號合成技術，由TiePie的工程師所開發，在同類產品中信號精度最好。輕松超越昂貴的獨立任意波形發生器。在100kHz信號頻率下，寄生失真低至-85dB，振幅頻譜平坦，上升時間為8ns，創建的信號近乎完美。再加上輸出電壓24 Vpp，14bit分辨率，240 MS/s，64M采樣波形緩沖區，這些使Handyscope  HS5 AWG成為了一個真正高質量的信號發生器。標準信號圖形如正弦波、方波、三角波、脈沖波、DC和噪音都可以得到。當需要自定義信號圖形時，可以在64M大樣本存儲器中創建，或者從示波器中加載以前測量的信號。

 1 μHz 到30 MHz正弦、方波、三角和任意波

240 MS/s, 14 bit, 64 M采樣任意波

-12V到+12V輸出（24Vpp）

1 ppm 時基精度

寄生（非諧波失真）<-75 dB

8 ns上升和下降時間

串行總線解碼和協議分析：

Handyscope  HS5的各種串行協議分析器可以用來分析和調試串行數據總線。串行數據的數據信息會在表格中詳盡地顯示出來。定位“錯誤的”數據包變得非常容易。對每一個開發人員或維修技師來說，這都是一個受歡迎的選項。協議分析器可以用在CAN總線數據、I2C通信和其他各種串行數據通信上。

圖顯示的是解碼的CAN總線信息。

HS5具備 I2C協議分析儀，CA N總線分析儀，串口分析儀，SM總線，PM總線，TWI總線，Access總線，J1939解碼，音頻分析，MIDI、DMX分析

隨機附件：

handyscope HS5 主機

2個示波器探頭1:1~1:10 - hp-9250

1個外部電源電纜（USB）

光盤與多通道示波器軟件和驅動程序

儀器說明書

軟件使用手冊

二次開發能力：

提供全套軟件開發包，包括例程。

附帶的驅動和軟件開發包（SDK）使你能夠編寫你自己的軟件以及包括Windows、和 Linux (包括Raspberry Pi) 驅動。

例程代碼顯示如何接入第三方軟件包例如Microsoft Excel、National Instruments LabVIEW 和 MathWorks MATLAB。

該驅動支持USB數據流，這種模式可捕獲無縫連續數據，通過USB端口直接傳輸?shù)诫娔X的RAM或者硬盤，速率最大為20MS/s。并且捕獲規模只受限于電腦的存儲器。在數據流模式下的采樣率受制于電腦的規格和應用程序加載。

應用場合：適合于各種高速應用，包括：

·    雷達 / 激光雷達 / 聲納

·    半導體測試

·    生產線測試

·    高速采集

·    信號情報 (SIGINT)

·    物理學研究

·    醫學成像

·    非破壞性測試（無損檢測）

易用的界面：

打開HS5的示波器軟件，你一定毫不陌生，天天都會見到用到的菜單欄、工具條、快捷鍵、鼠標點擊、截屏、保存、分析、分享、轉眼間發到朋友圈、協同工作等等。因?yàn)槲覀兊墓ぷ饕央x不開電腦，這就是電腦示波器對電子工程師的魔力所在-越用越愛用，跟本離不開。

對于一個像我這樣的軟件人，可以在60秒內學會使用我們的示波器，并且能把一個信號顯示在屏幕上。但是在使用傳統硬件示波器時，我和很多硬件人都要花數分鐘到數小時才能弄明白。

每一個圖表都有光標測量，很多信號特性可以表征出來。

樣本值在左光標處

樣本值在右光標處

左右光標之間的值差

  光標之間的斜率

光標之間的最大值

光標之間的最小值

 光標之間的頂?shù)字?/span>

 光標之間的RMS值

 光標之間的平均值

光標之間數值的方差

光標之間數值的標準偏差

光標之間的信號頻率

光標之間的信號工作周期

光標之間的信號峰值系數

光標之間的信號上升時間

光標之間的信號下降時間

光標之間的信號dBm值

對深度信號分析進行精細運算：

Handyscope  HS5的多通道軟件提供了各種各樣的運算操作，如加法、減法、乘法、除法、積分、微分、平方、取對數等。這些運算操作以程序處理塊的形式加以使用，也可以用來處理測量的信號和參數信號。

除了基本的運算操作，還有幾個程序處理塊用來執行其他更復雜的數據操作，例如求最小值或最大值、限制指定區間、求平均值、應用增益和偏移補償、重新采樣等。

這些運算程序處理塊的組合提供了無限的可能，即構建復雜的運算操作用來透徹地分析你的測量結果，從你的數據中獲得所有你需要的信息。這些操作的結果可以在一個或多個圖表中顯示，也可以通過表格中的數字顯示，還可以用各種一般的文件格式寫入磁盤。

這個測量結果對XY圖區域進行表征，使用了乘法、積分和1/0型的微分。數值窗口顯示該區域的結果：16 V2。

對信號應用增益和偏移補償

對信號累加或累減

對信號連乘或連除

對信號取平方根

對信號取絕對值

對信號求微分

對信號求積分

對信號取對數

對信號應用低通濾波器

對連續測量值求平均數

限制信號幅度

對不同大小的信號重新取樣

收集流動數據塊

對信號執行快速傅里葉變換

求信號工作周期

小結：

Handyscope HS5系列是PC示波器領域的公認的市場霸主。PC示波器是傳統臺式示波器的現代替代品。我們有多種多樣的專業PC數字示波器，它們提供傳統測試設備（數字存儲示波器，頻譜分析儀，萬用表和數字記錄儀，波形發生器，協議分析儀）的所有功能，并且我們組合儀器的價格，是傳統儀器價格的十分之一，而且有很多功能是臺式示波器所不具備的。

通過把幾種儀器整合成一個小型模塊，PC示波器比傳統測試設備更輕便。當用于一個網絡時，現場工程師能夠攜帶一個全面的電子實驗室在他們的 PC 內。

經過20多年的研發和不斷改進，我們已經把PC示波器做到了極致！高質量的產品獲得了專家和用戶的認可。我們的客戶通過成為我們的終身用戶和為我們推薦新用戶來支持我們的發展。

教學實驗;

北京迪陽公司提供了很多測量的例子和技術說明，為初次使用者提供更多的信息，關于如何使用Handyscope HS5 以及Handyscope HS5可以在何種領域中使用?；镜臏y(cè)量信息也已給出。是初次使用者必備的技能，是熟練的測量專家們靈感的來源。

Handyscope HS5 給使用者提供了一個高精度的儀器，不論是振幅（高達16位）上，時間上，還是頻率（32M存儲，1ppm）上。一體化的儀器確保大多數測量問題都可以解決，故障排查限制在一個絕對極小值。如果你從事研究和開發、制造、服務或教育行業，Handyscope HS5就是你顯示并分析信號的需要配置的那臺儀器。在極低的預算下獲得卓越的精細的測量效果，Handyscope HS5使之成為可能，不論現在還是未來。

更詳細內容請看北京迪陽世紀公司官網：www.trmgy.cn
