al8xgte-1系列PCIe超聲波高速數據采集卡

美國OKOS公司設計了全球首款超聲波數字化儀，多年來該數字化系列產品不斷改進升級，為全球的超聲波故障分析系統提供強有力支持。

北京迪陽公司作為在中國的代理商，努力提供最好的技術支持和性價比最優的產品，最大限度的提高客戶體驗。

數字轉換器是一種將輸入信號轉換為數字信息的設備，數字化儀具有一個或多個采樣率，

這些采樣率決定了輸入波形被“采樣”的頻率。這些樣本可用于將原始波形重建為數字圖像。采樣率越高，信號再現越準確。隨著采樣率的增加，會生成更多的數據，因此可以準確再現原始信號的最低采樣率將提高吞吐量。

 Aquisition Logic和OKOS公司的超聲數據采集卡，是業內用于超聲領域OEM應用的高速采集卡，它的速率從100MS/s到3GS/s，精度從8bit到14bit不等。它所特有的編碼器觸發功能使它成為超聲顯示鏡等應用的理想之選。

  這些板卡系列有傳統的PCI接口的板卡，而高速采集率的（1G, 1.5G, 3GS/s）的采集卡則采用PCI Express接口，以提升數據傳輸速率。

所有的OKOS板卡方案允許多觸發采集和板上峰值檢測功能。甚至也可以通過固件升級進行定制處理功能。

  這些系列的板卡大的特點是針對超聲顯微鏡應用做的優化: 在一個測試樣本內多域B-SCAN的創新。這個新的功能允許用戶當跟蹤到一個閾值跨越時去測試獨立的波形區域。

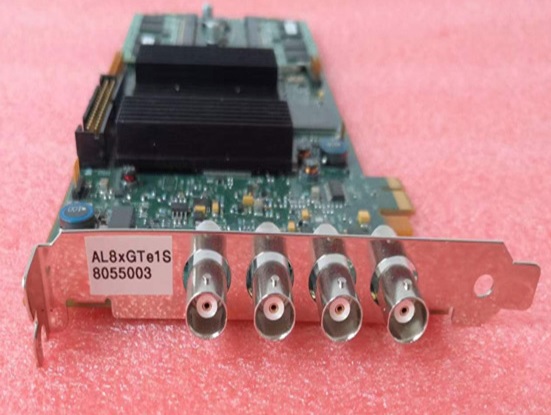

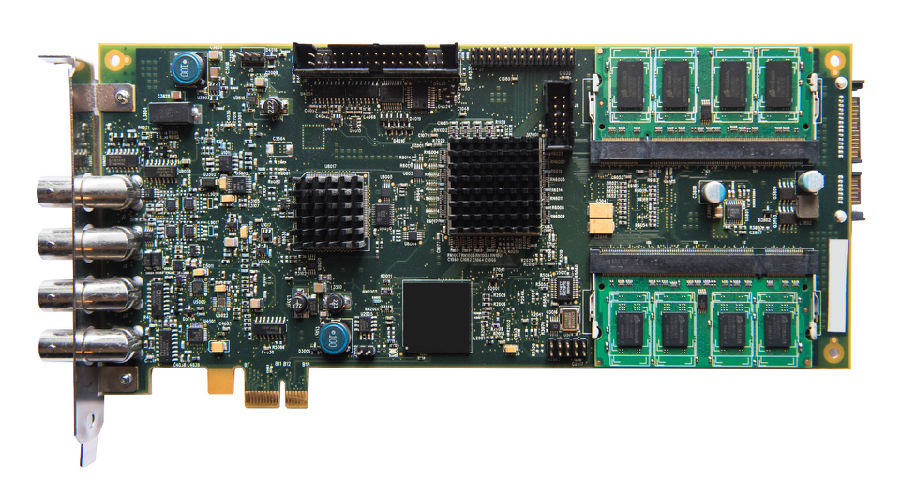

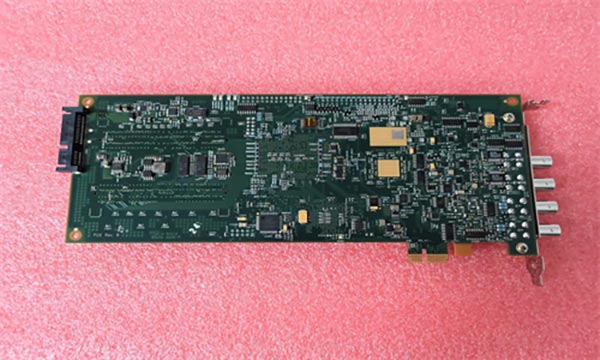

AL8xgte1S 是 OKOS公司 OEM版本 是為客戶搭建自己的超聲檢測系統而設計的

AL8xGTE-1：1通道1GS/s，或2通道，500MS/s，8bit，PCIe總線，125mV到2V輸入范圍，

DC耦合50歐姆，DC-1000MHz，

BNC： 通道A

BNC： 通道B 用于2通道配置

BNC：觸發輸入/觸發輸出

BNC：時鐘，內部時鐘，外部參考時鐘

電源要求：+5V 3.5A+3.3V 2.4A+12V.01A-12V .01A

物理尺寸：?jiǎn)尾?/span>PCIe 卡（4.25英寸*9.375英寸）重量210g

工作溫度0至55度，存儲溫度：-20至 70度相對濕度5至95%，無泠凝

配帶示波軟件，SDK包括C/C++,C#, VB和LabVIEW

WAL8xGTE-1.5：1通道1.5GS/s，8bit，PCIe總線，125mV到2V輸入范圍，配帶示波軟件，SDK包括C/C++, C#, VB和LabVIEW

AL8xGTE-3：1通道 3GS/s，8bit，PCIe總線，125mV到2V輸入范圍，配帶示波軟件，SDK包括C/C++, C#, VB和LabVIEW

AL8250：1通道 250MS/s，8bit，PCI總線，50mV到5V輸入范圍，AC或DC耦合軟件可選，配帶示波軟件。

AL12250：1通道 250MS/s，12bit，PCI總線，50mV到5V輸入范圍，AC或DC耦合軟件可選，配帶示波軟件。

AL81004C：1通道時 400MS/s，2通道時 200MS/s，4通道時 100MS/s，8bit，PCI總線，20mV到2V輸入范圍，AC或DC耦合軟件可選，配帶示波軟件。

 支持Windows10，7 95,98, NT, 2000, XP 和 Linux

 實時信號處理，波行計算和測量

 強大的觸發功能

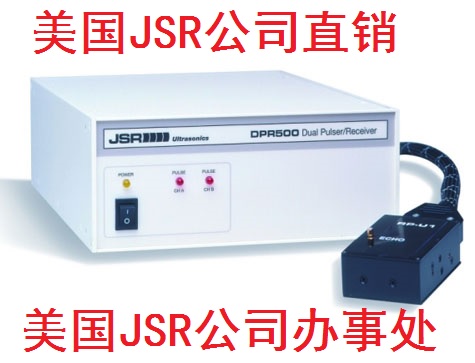

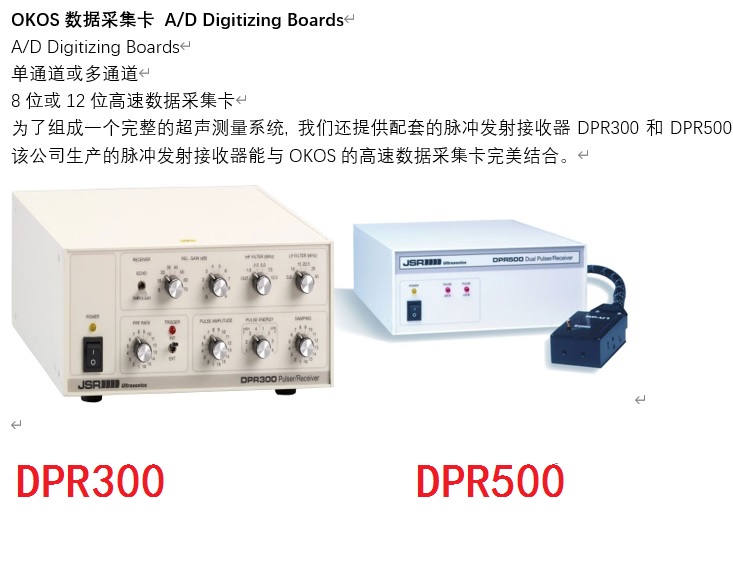

為了更好的組成超聲波測量系統，我們同時提供 DPR 300、DPR500超聲波脈沖發射接收器，見下圖：
