PCI8616:同步8Ch16Bits1Msps帶ICP功能高精度數據采集卡
產品簡介： 輸入量程：±1V~±10V，轉換精度：16位，采樣率：1Msps~1Ksps，A/D轉換器個數：8片通道數：同步8通道，觸發方式：內觸發、模擬外觸發
售價：￥19000
- 特性：
儀器概述：

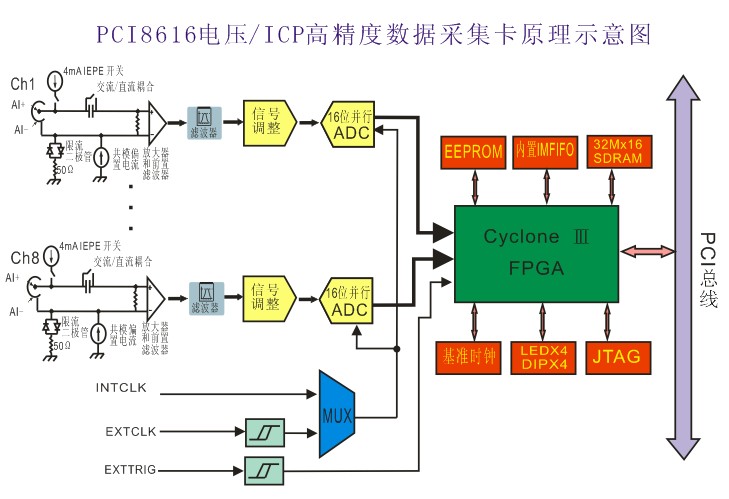

高精度數據采集卡PCI8616完成8路電壓/ICP速度傳感器、加速度傳感器、力傳感器、扭矩傳感器等信號采集，8個通道并行數據采集，內外觸發、內外時鐘。
主要特性：
1、對8路ICP傳感器采用恒流源供電，供電電纜同時作為信號輸出線，輸出低阻抗信號。為真?zhèn)€系統提供一個不間斷電源為ICP傳感器提供恒定的24V電流4mA，并可關閉此功能。
2、輸入量程：±1V、±2V、±5V、±10V
3、轉換精度：16bits
4、采樣率：1Msps~1Ksps
5、A/D轉換器個數：8片
6、通道數：并行8通道
7、采集方式：同步采集
8、觸發方式：內觸發、模擬外觸發
9、時鐘源選項：支持板內時鐘和板外時鐘
10、擬量輸入方式：差分模擬輸入
11、FIFO深度：4Ksa/ch~32Ksa/ch
12、存儲器標志：滿、半滿
13、模擬輸入阻抗：正端1MΩ，負端51Ω
14、模擬輸入共模電壓范圍：＞±2V
15、放大器建立時間：2us
16、放大器增益誤差性：0.05%
17、非線性誤差：±1LSB（最大）
多開同步擴展： |
PCI8616支持多卡同步，組建16CH 24CH 32CH數據采集系統，多卡系統指標如下：
PCI8616同步數據采集括展卡
| 通道數 | 最大緩存 | A/D精度 | 最高采樣率 |
| 8CH | 32KSa/CH | 16位 | 1MSps |
| 16CH | 32KSa/CH | 16位 | 500KSps |
| 24CH | 32KSa/CH | 16位 | 200KSps |
| 32CH | 32KSa/CH | 16位 | 100KSps |
其它型號：
| 型號 | 通道 | 分辨率 | 最高采樣 | 量程 | 板載緩存 | 總線 | ICP功能 |
| PCI8616VOL-2CH | 2 | 16位 | 1MSps | ±10V | 連續采集 | PCI2.2 | 有 |
| PCI8616VOL-4CH | 4 | 16位 | 1MSps | ±10V | 連續采集 | PCI2.2 | 有 |
| PCI8616VOL-6CH | 6 | 16位 | 1MSps | ±10V | 連續采集 | PCI2.2 | 有 |
| PCI8616VOL-8CH | 8 | 16位 | 1MSps | ±10V | 連續采集 | PCI2.2 | 有 |

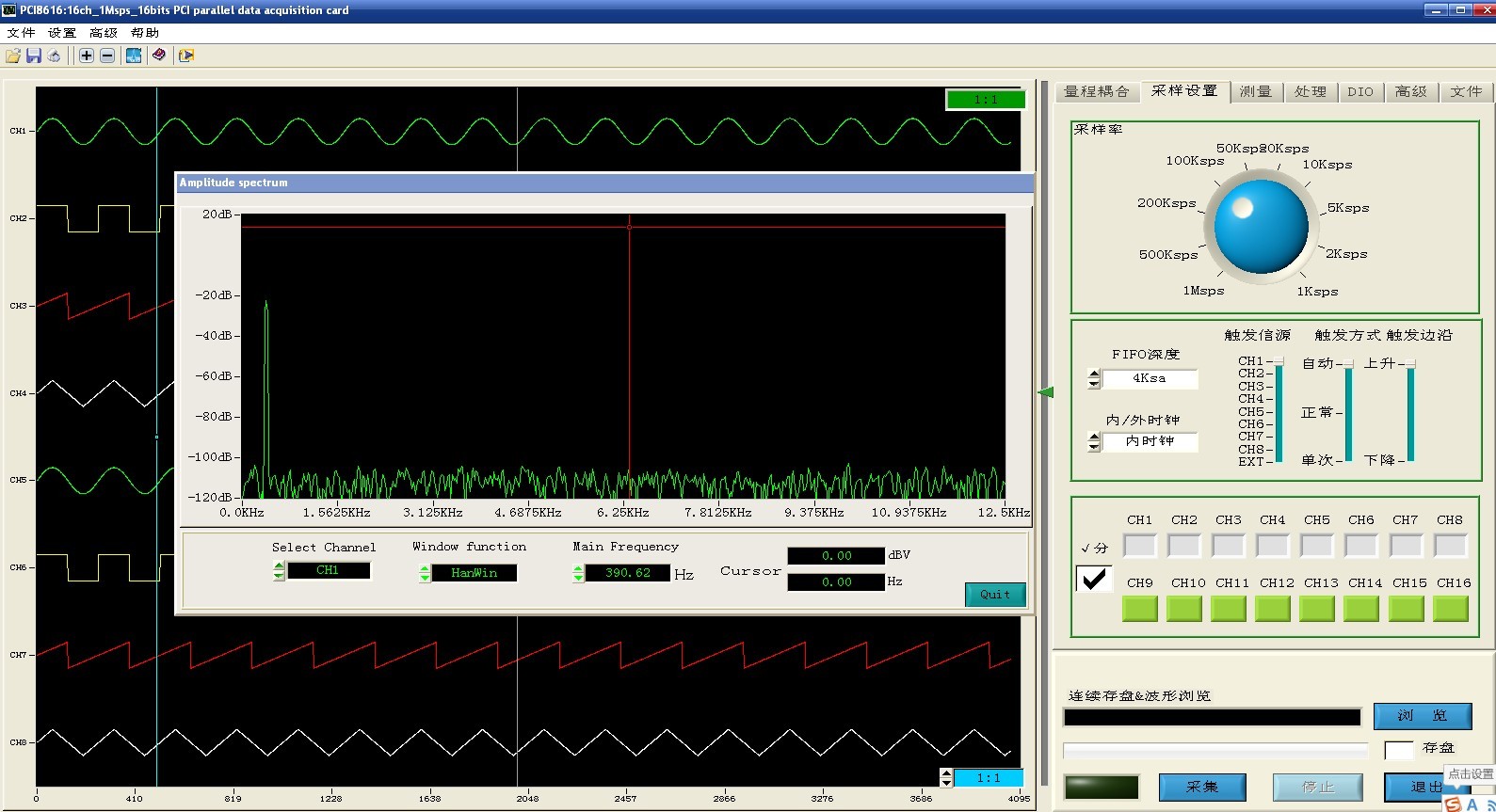

1.安裝光盤一張（數據采集分析軟件包、VB、VC++、CVI、 LABVIEW C++ Builder C#例程）
2.BNC同軸線、轉接線、同步線
3、合格證、檢測報告
