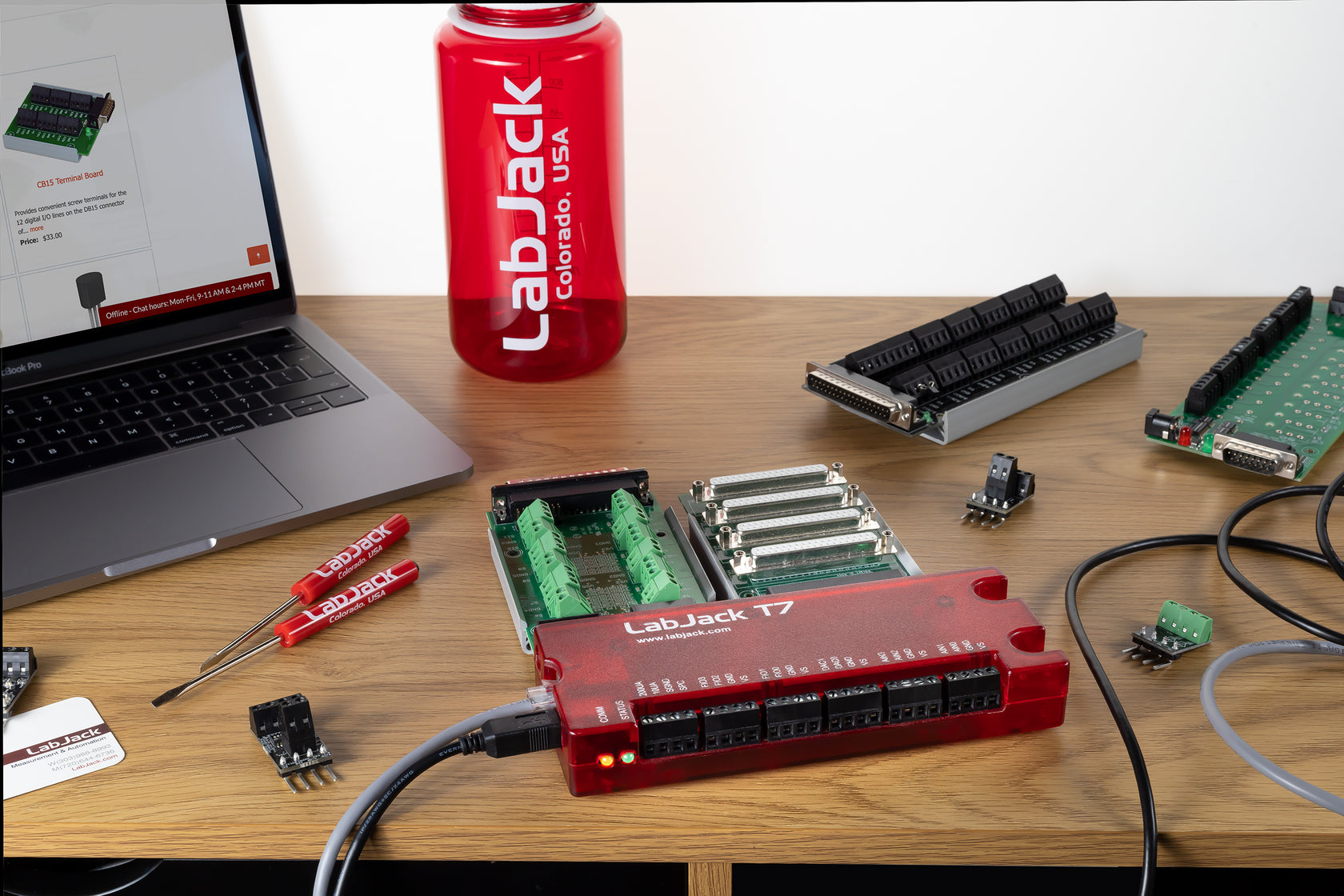

Labjack T7 以太網數據采集卡, 100K 采樣,16位分辯率，14路輸入,2路輸出

多功能USB數據采集卡 ,還可通過以太網方式連接.

   選擇labjack T7 系列采集卡,最大的靈活性是有一個16位可變的模擬輸入,并內置以太網固件,T7系列可用以上總線幫助客戶完成幾乎所有的數據采集任務.

它的功能是強大的,可獲取任何傳感器發出的信號,通過以上三種方式進行通信,T7系列采集卡可選擇放大器進行信號增益,用軟件來設置,并附帶幾十個I/O端口,和Modbus TCP的前端,T7系列采集卡是多功能測試平臺,無論你是實驗室研究,工業控制和監測,都是一種最佳選擇,另外T7系列采集卡能獨立運行操作,通過Lua腳本.

硬件技術指標:

模擬輸入:

14路模擬輸入,16位分辨率,根據速率和不同類型的設備而定

可及聯最大到84路同附加可選組件

T7系列采集卡在16位時最高可達100KS/s

用軟件可輕松配置分辨率

單端14路,差分7路

模擬輸入范圍: ±10V,±1V, ±0.1V 和 ±0.01V

所有模擬輸入功能是由軟件來配置的,并可編程輸入寄存器.

采集數據可使用連續存盤模式,最高可達100K/每秒.

低延遲采樣和控制,小于1ms

很容易接駁傳感器,象溫度,負載電池,橋梁以及更多

模擬輸出:

2路模擬輸出(12位,0~5V)

波形用連續方式產生

集成LJTick-DAC 支持多種+/-10V 輸出

數字I/O:

23路開關量輸入輸出

支持SPI,I2C及更多,在主模式下

5個PWM輸出同單一相位控制

具有可配置數量、頻率和寬度的5個脈沖輸出

2路頻率輸入返回同頻率和周期

2路輸入脈沖寬度測量高和低時間以及工作周期

2路二線間的輸入測量邊緣及二個不同線路之間的時間。

4路高速計數器

6路軟件計數器W/防反跳的能力

3路雙正交輸入

固定電流輸出:

200μA  10μA

通信選項

USB ,以太網 802.11b/g WiFi 無線網 (僅T7-Pro 系列)

其它亮點:

通過LAU腳本,能夠獨立運行操作.相當于獨立的記錄儀。

內置溫度傳感器容易讀出熱電偶溫度.

固件是可現場升級的

默認值的啟動是可編程的.

工業溫度范圍(-40 to +85C)

連接幾乎任何傳感器
輕松與熱電偶、稱重傳感器、橋梁等傳感器集成。詳細的應用說明可幫助您入門

更詳細的技術規格可訪問硬件部分和labjack T7數據表

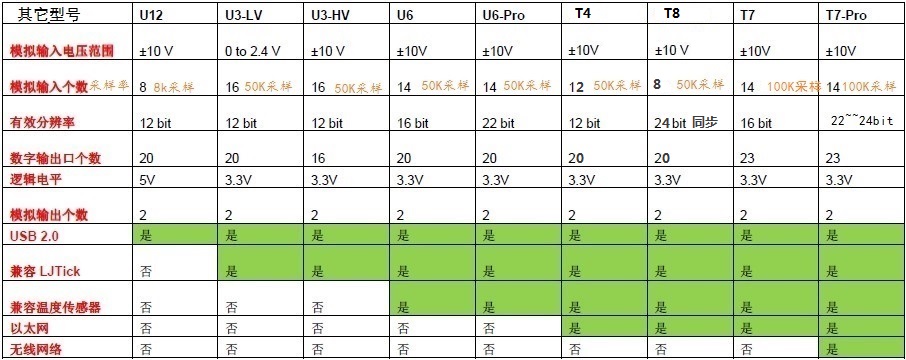

labjack 系列采集卡 數據表：

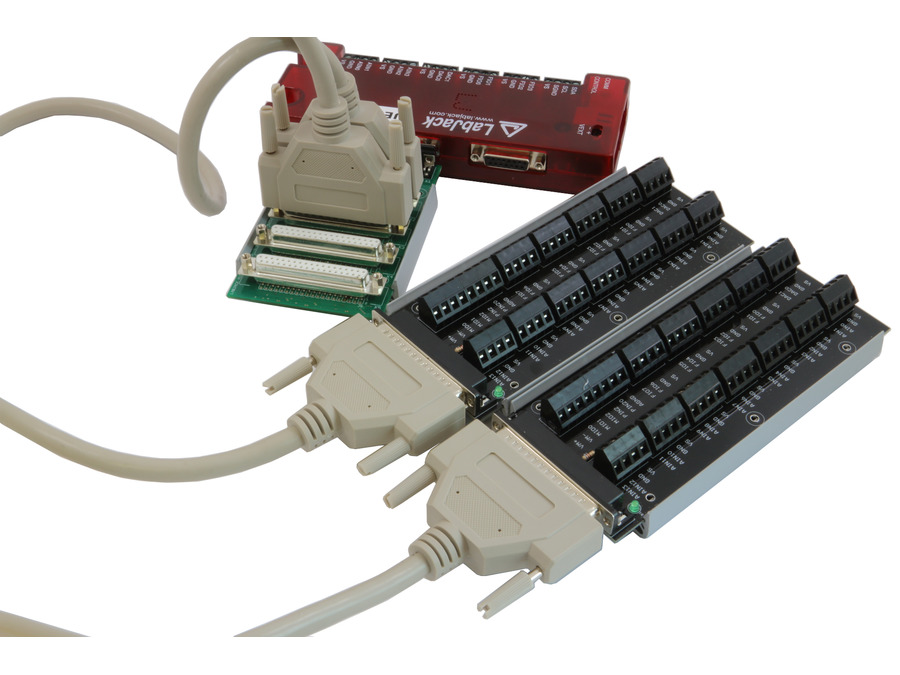

可接 端子板 CB37 、Mux80 括展通道道 84 路
