USB3.0 1GS/s采樣率高速數據采集卡
產品簡介： 8~16位可變分辨率, 4通道同步/5~1000MS/s高速USB3.0數據采集卡，HS6系列 是USB3.0接口的高速采集卡，4通道同步采集，AD支持8~16位(可變分辨率)/1024MS/s，8位/1024MS/s，12b位/500MS/s；14位/200MS/s ,16位6.25MS/s
售價：￥23800
USB3.0高速數據采集卡 高速數字化儀
8~16位可變分辨率, 4通道同步/5~1000MS/s高速USB3.0數據采集卡
HS6系列 是USB3.0接口的高速采集卡，4通道同步采集，AD支持8~16位(可變分辨率)/1024MS/s，8
位/1024MS/s，12b位/500MS/s；14位/200MS/s ,16位6.25MS/s
-3db模擬輸入帶寬250MHz（出廠默認）；直流輸入/交流輸入耦合方式（出廠設定）；板載緩存容量支持256M
樣點；采集數據能海量存儲硬盤FIFO 高達200MS/s板卡采用USB3.0高速接口兼容USB2.0 ，支持250MBytes/S
實時帶寬，通過高速FiFO可實現高速寫盤。HS6高速采集卡可廣泛應用于軟件無線電，雷達信號采集，超聲波
信號采集等場合。

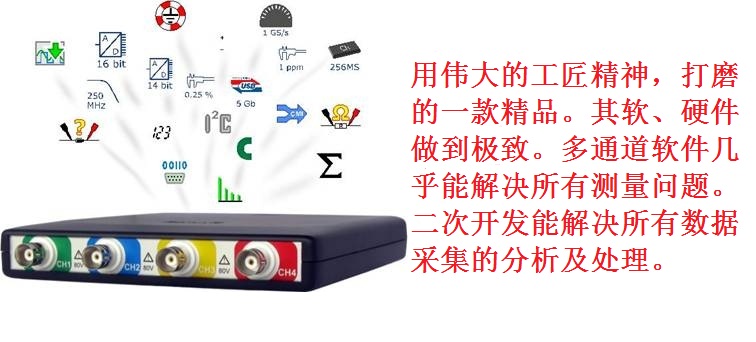

用工匠精神打磨的一款偉大產品, 幾乎能解決所有高速采集問題.及連續存盤.
HS6 通過CMI級聯電纜可構成 20路同步高速采集
其系列型號：
| 型號 | 接口 | 通道 | 分辨率 | 連續存盤速率 | 緩存 | 價格 |
| HS6-1000xm | USB2.0/3.0 | 4 | 8~16位 | 6.25~200MHz | 64~256MB | 19800元 |
| HS6-500xm | USB2.0/3.0 | 4 | 8~16位 | 3.125~200MHz | 64~256MB | 17800元 |
| HS6-200xm | USB2.0/3.0 | 4 | 8~16位 | 1.25~200MHz | 64~256MB | 15800元 |
| HS6-100xm | USB2.0/3.0 | 4 | 8~16位 | 625K~200MHz | 64~256MB | 13800元 |
| HS6-50xm | USB2.0/3.0 | 4 | 8~16位 | 312K~200MHz | 64~256MB | 11800元 |
組合成多路高速采集進行全同步測量
HandyscopeHS6 DIFF配備了復雜的CMI總線，允許將多個Handyscope HS6 DIFF連接起來，然后可以將其用作多路采集。 所有采集卡將以相同的采樣頻率（0 ppm偏差測量）進行除了同步總線外的測量，CMI還包含一個觸發總線和一個檢測總線。 HandyscopeHS6 DIFF可以使用耦合電纜相互連接。 連接高速采集卡的最大數量?jī)H受可用USB端口數量的限制。
當多通道軟件啟動后，HandyscopeHS6 DIFF被識別，并自動組合成一個更大的設備。同步總線和觸發器總線都以正確的阻抗在兩端自動終止。用戶不需要安裝終端。結合這些全自動采集。
每秒200MS/s高速采樣數據記錄儀,能連續存盤不丟數.
當需要無限深度存儲器時，可以將測量數據直接傳輸?shù)诫娔X磁盤。 當測量1個通道時，HandyscopeHS6 DIFF高速采集卡能夠以12位分辨率每秒流出2億個采樣點。 在所有四個通道以16位分辨率測量時，流量測量可以達到20 MS/ s存盤速率。 使用流模式連續存盤測量時，用戶在遇到困難的測量問題時，可用流盤功能容易的測量追溯長時間的信號和分析。
差分/單端輸入切換與對地安全保護功能
安全地功能（SafeGround）可以將采集卡輸入用作單端和差分。當安全地處于活動狀態并且意外錯誤連接導致短路時，安全地功能將斷開輸入通道的接地，而不會損壞采集卡或PC。 因此，您可以簡單地從差分輸入切換到單端輸入，而不用擔心由于短路電流會造成什么損壞。 Handyscope HS6 DIFF是世界上唯一具有這種獨特安全地保護功能的高速采集卡。 眾所周知，錯誤的連接很容易出現的，由于安全地功能使得短路電流受到限制，因此安全地功能(SafeGround)將不會產生嚴重的經濟后果。
當您想要使用單端輸入進行測量時，您的輸入端連接到采集卡和計算機的地（探頭的鱷魚夾直接連接到地）。輸入通道也相互連接。 當將探頭的鱷魚夾不經意的連接到測試對象，不接地平面，而在電壓升高的點上時，短路電流將流經探頭，采集卡和計算機。 這可能會對測試對象，范圍和計算機造成嚴重?fù)p害。安全地功能(SafeGround)完全避免了這一點，并保護你設備和計算機免受很多侵害。Handyscope HS6 DIFF采集卡可以為每個通道單獨啟用安全地功能(SafeGround)。
技術規格:
物理特性: 環境條件:
| 高度 | 25毫米/1.0吋 | 環境溫度 | 20到25?C(10 - 40 C?沒有規范) |
| 長度 | 170毫米/6.7吋 | 相對濕度 | 5%到90%不凝結 |
| 寬度 | 140毫米/5.2吋 | 認證證書 |
|
| 重量 | 500克/17.6盎司 | CE標志 | 是 |
| USB線長度 | 1.8米、70吋 | RoHS | 是 |
| 接口 | USB3.0超音速 (5Gbit/s) | EN 55011:2009 / A1:2010: | 是 |
| 系統需求 |
| EN 55022:2006 / A1:2007: | 是 |
| PC I/O連接 | USB2.0 USB3.0 或USB3.1 | EN 61000 - 6 1:2007: | 是 |
| 操作系統 | Windows7/8/10 32和64位 Linux(SDK) | EN 61000 - 6 3:2007: | 是 |
| 電源 | 從USB取電或外部輸入 | 可更換的電源插座: | 歐盟，美國，非盟，英國 |
| 消耗 | 5Vdc 最大 1300mA | 電源適配器輸入 | 110V~~240V 50~60Hz 0.85 最大 50VA-80VA |
| 外部電源 | 從第二個USB接口或電源適配器 | 輸出 | 5.5VDc 2A |
軟件包:
有一套多通道測控軟件,能夠?qū)崿F(xiàn)多種儀器測量
二次開發,支持C,C++,VB,VC,matlab,labview 驅動 liunx 驅動
附件包括
儀器：HandyscopeHS6 DIFF：HS6-DIFF-xxx-xx（見下文）
測量導線：4 xTP-C812B隔離BNC（陰）到蕉形差分測量導線
差分衰減器：4 xTP-DA10差分衰減器1:10
大鱷魚夾：8 xTP-AC80I鱷魚夾，綠色，藍色，黃色，紅色和4 x黑色
鱷魚夾介質：8 xTP-AC10I鱷魚夾，綠色，藍色，黃色，紅色和4 x黑色
小鱷魚夾：8 xTP-AC5鱷魚夾，綠色，藍色，黃色，紅色和4 x黑色
附件電源適配器：TP-UE15WCP1-055200SPA
USB電源線：TP-USB-PWR-P3.5
D-sub到BNC適配器：TP-BNC-09，用于校準HP-3250I探頭
軟件：Windows7/8/10
驅動程序：Windows7/8/10
手冊：儀器手冊和軟件用戶手冊
攜帶箱：1個TP-BB394攜帶箱
其他型號高端USB高速數據采集卡 看相關型號說明
| 型號 | 通道 | 最大采樣速率 | 連續存硬盤速率 | DA輸出 | 存儲深度 | 價格 |
| HS3-5MHz USB | 2 | 12位分辨率時：雙通道5MS/s 14位分辨率時：雙通道3.125 MS/s 16位分辨率時：雙通道195KS/s | 12~16位時：10KS/s | 2MHz | 128K | 7900元 |
| HS3-50MHz USB | 2 | 12位分辨率時：雙通道50 MS/s 14位分辨率時：雙通道3.125 MS/s 16位分辨率時：雙通道195kS/s | 12~16位時：10KS/s | 2MHz | 128K | 9800元 |
| HS3-100MHz USB | 2 | 8位分辨率時：雙通道100 MS/s 12位分辨率時：雙通道50 MS/s 14位分辨率時：雙通道3.125 MS/s 16位分辨率時：雙通道195KS/s | 12~16位時：10KS/s | 2MHz | 128K | 12800元 |
| HS4-5MHz USB | 4 | 12位分辨率時：四通道5 MS/s 14位分辨率時：四通道3.125 MS/s 16位分辨率時：四通道195KS/s | 12/14位時：四通道500/480KS/s 16位時：四通道195KS/s |
| 128K
| 9800元 |
| HS4-50MHz USB | 4 | 12位分辨率時：四通道50 MS/s 14位分辨率時：四通道3.125 MS/s 16位分辨率時：四通道195KS/s | 12/14位時：四通道50KS/s 16位時：四通道48KS/s |
| 128K
| 14800元 |
|
|
|
|
|
|
|
|
| HS5-530MX USB或 以太網 | 2 | 12位分辨率時：?jiǎn)瓮ǖ?/span>500 MS/s 12位分辨率時：雙通道200 MS/s 14位分辨率時：雙通道100 MS/s 16位分辨率時：雙通道6.25 MS/s | 12/14位時：?jiǎn)瓮ǖ?/span>20 MS/s 12/14位時：雙通道10 MS/s 14位時：雙通道10 MS/s 16位時：雙通道6.25 MS/s | 30 MHz | 雙通道32 MB 單通道64MB | 19800元 |
| HS5-220MX USB或 以太網 | 2 | 12位分辨率時：?jiǎn)瓮ǖ?/span>200 MS/s 12位分辨率時：雙通道100 MS/s 14位分辨率時：雙通道50 MS/s 16位分辨率時：雙通道3.12 MS/s | 12/14位時：?jiǎn)瓮ǖ?/span>10 MS/s 12/14位時：雙通道5MS/s 14位時：雙通道5MS/s 16位時：雙通道3.12 MS/s | 30MHz | 雙通道32 MB 單通道64MB | 16800元 |
| HS5-110MX USB或 以太網 | 2 | 12位分辨率時：?jiǎn)瓮ǖ?/span>100 MS/s 12位分辨率時：雙通道50 MS/s 14位分辨率時：雙通道20 MS/s 16位分辨率時：雙通道1.25 MS/s | 12/14位時：?jiǎn)瓮ǖ?/span>5 MS/s 12/14位時：雙通道2 MS/s 14位時：雙通道2 MS/s 16位時：雙通道1.25 MS/s | 10MHz | 雙通道32 MB 單通道64MB | 15800元 |
| HS5-055MX USB或 以太網 | 2 | 12位分辨率時：?jiǎn)瓮ǖ?/span>50 MS/s 12位分辨率時：雙通道20 MS/s 14位分辨率時：雙通道10 MS/s 16位分辨率時：雙通道625kS/s | 12/14位時：?jiǎn)瓮ǖ?/span>2 MS/s 12/14位時：雙通道1 MS/s 14位時：雙通道1 MS/s 16位時：雙通道625 KS/s | 5MHz | 雙通道32 MB 單通道64MB | 13800元 |
| HS6-DIFF-1000
USB3.0 以太網 | 4 | 8位分辨率時：四通道500~~1000MS/s 12位分辨率時：四通道100~~500 MS/s 14位分辨率時：四通道100 MS/s 16位分辨率時：四通道6.25MS/s | 8位時： 雙/四通道200 /100MS/s 12位時：?jiǎn)?/span>/雙/四通道200/100/50MS/s 14位時：?jiǎn)?/span>/雙/四通道100/50/25MS/s 16位時：四通道6.25MS/s |
| 四通道64 MB 雙通道128MB 單通道256MB | 19800元 |
| HS6-DIFF-500
USB3.0 以太網 | 4 | 8位分辨率時：四通道100~~500MS/s 12位分辨率時：四通道50~~200 MS/s 14位分辨率時：四通道50 MS/s 16位分辨率時：四通道3.25MS/ | 12/14位時：?jiǎn)?/span>/雙通道2/1 MS/s 14位時：雙通道1 MS/s 16位時：雙通道625 KS/s |
| 四通道64 MB 雙通道128MB 單通道256MB | 18800元 |
| HS6-DIFF-200
USB3.0 以太網 | 4 | 8位分辨率時：四通道50~~200MS/s 12位分辨率時：四通道20~~100 MS/s 14位分辨率時：四通道20 MS/s 16位分辨率時：四通道1.25MS/ | 12/14位時：?jiǎn)?/span>/雙通道2/1 MS/s 14位時：雙通道1 MS/s 16位時：雙通道625 KS/s |
| 四通道64 MB 雙通道128MB 單通道256MB | 17800元 |
| HS6-DIFF-100
USB3.0 以太網 | 4 | 8位分辨率時：四通道20~~100MS/s 12位分辨率時：四通道10~~50 MS/s 14位分辨率時：四通道10 MS/s 16位分辨率時：四通道625KS/s | 12/14位時：?jiǎn)?/span>/雙通道2/1 MS/s 14位時：雙通道1 MS/s 16位時：雙通道625 KS/s |
| 四通道64 MB 雙通道128MB 單通道256MB | 16800元 |
| HS6-DIFF-50
USB3.0 以太網 | 4 | 8位分辨率時： 四通道10~~50 MS/s 12位分辨率時：四通道5~~20 MS/s 14位分辨率時：四通道5 MS/s 16位分辨率時：四通道312.5KS/s | 12/14位時：?jiǎn)?/span>/雙通道2/1 MS/s 14位時：雙通道1 MS/s 16位時：雙通道625 KS/s |
| 四通道64 MB 雙通道128MB 單通道256MB | 15800元 |
