USB2.0高速12位6Msps多通道數據采集卡

   其它型號的 數據采集卡，請看相關網頁

◇真正的USB2.0接口（非USB轉串），支持所有Windows（32bit&64bit）系統，實現高速控制

◇基于（USB2.0+DSP+CPLD+超高速AD）架構的超高速數據采集處理開發板

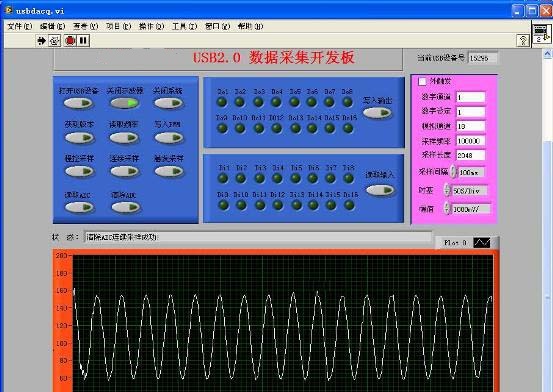

◇支持VB、VC、CB、Dephi、Labview等編程，并提供示例源代碼

[系統簡介]
本系統采用最先進的USB2.0高速傳輸通道，結合DSP 高速采集運算能力，結合高性能、6MHz 同步采樣A/D轉換芯片，簡直就是高速通用采集板的夢幻組合。

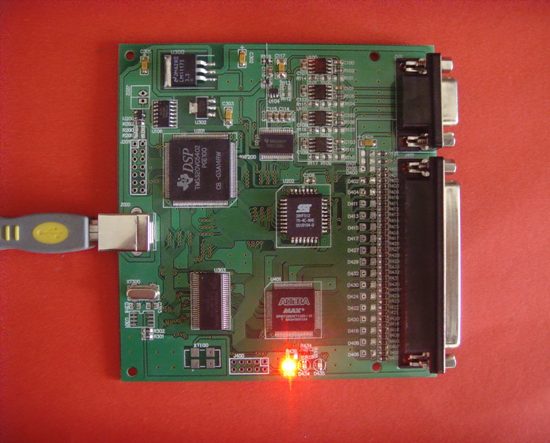

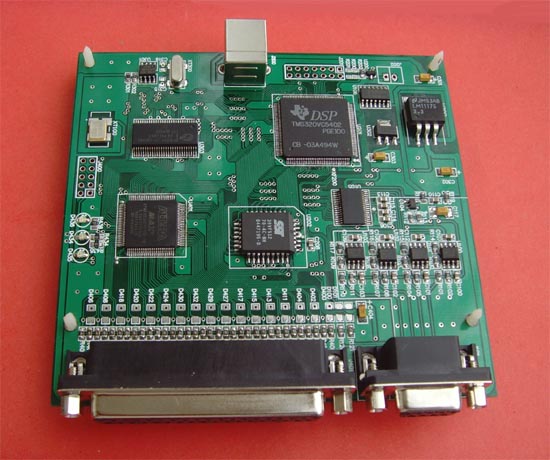

[主要硬件資源]
1．尺寸：106mmx112mm；
2．USB2.0： CY7C68013-56PVC，兼容USB2.0和USB1.1協議；
3．CPLD：EPM7128TC100用于邏輯控制和高速IO口擴展；
4．DSP：TMS320VC5402，可以穩定運行在100MIPS；
5．FLASH：4Mbit，512K×8；
6．RESET： 專門復位芯片，有手動復位按鈕；
7．POWER： 支持USB電源輸入和外部電源輸入，專用5V、3.3V、1.8V穩壓芯片，并有一定的余量對您的其他器件進行供電；
8．EEPROM： 24LC64，可供usb固件下載.
9．AD： THS1206，精度12位、采樣速率6MSPS 、4通道同步采樣.
[性能指標]
1．ADC采樣速率：單通道6MSPS/通道，4通道1.5MSPS/通道；
2．ADC采樣精度：12bits；
3．ADC輸入通道：4；
4．ADC輸入形式：雙極性；
5．ADC輸入范圍：±1V，±2.5V,±5V，±10V可根據用戶需求配置；
6．DAC輸出通道：2；
7．DAC輸出精度：12bits；
8．DAC輸出形式：PWM；
9．數字IO：16輸入，16輸出（可以用戶指定）；
10．觸發方式：程控、觸發、連續、同步；
11．大容量FIFO，12KWords，降低CPU占用率；
12．USB2.0接口（兼容USB1.1），最高有效數據通信速率48MB/S，平均有效數據速率38MB/S；
[功能描述]
1．超高速同步12位ADC，最高6MSPS采樣速度，滿足高速、高精度、數據采集需求;
2．極高的數據傳輸速度，不間斷的將采集數據傳輸?shù)缴衔粰C，實現超大容量的高速數據記錄功能（最大的記錄量為上位機的硬盤容量）;
3．CPU采用高速數字信號處理器（DSP），完成復雜的采集過程智能控制，節約主機資源;
4．事件記錄功能，觸發信號為特定狀態時進行數據采集，記錄特定事件期間的波形;
5．豐富的數字接口，32個數字口可以任意配置為輸入/輸出，并具有可編程計數器功能，滿足復雜需要;
6．無需外接電源，即插即用，支持熱插拔.
[軟件支持]

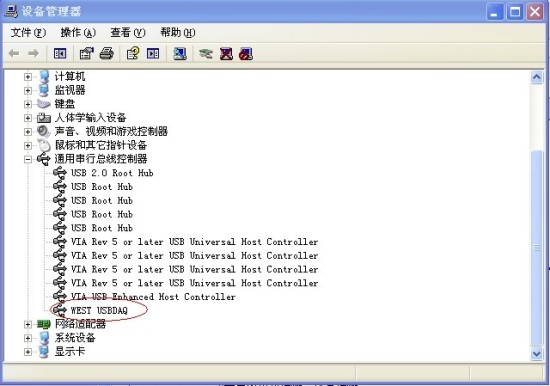

1．提供基于Windows98/xp/2000/Win7等的USB驅動和DLL函數庫。
