虛擬高級實驗系統（幾十種實驗）

虛擬高級教學實驗系統

一、概述：

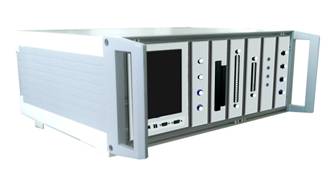

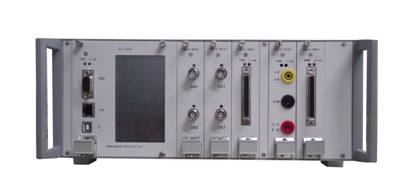

系統主要用于“測控技術與儀器”和“虛擬儀器技術”等系列課程的實驗教學。系統采用機箱式+板卡式設計，可實現虛擬示波器、虛擬信號發生器、虛擬頻率計、虛擬計數器、虛擬邏輯分析儀、虛擬任意波形發生器、虛擬可調電源和虛擬萬用表等功能。在這一系統上，學生還可以完成電路分析、模擬電子技術、數字電子技術、等課程實驗。

板卡式設計：

?        系統中所有功能模塊都采用采用板卡式設計，提供一個控制板卡插槽和6個功能板卡插槽；可根據不同功能要求配置不同板卡，靈活方便。

通信接口豐富：

?        不但提供常用的USB2.0，100M以太網和上位機通信，還預留全雙工RS232通信方式，最高通信速率256000bps。

功能完備性：

?        包含電子類實驗室常用的儀器儀表功能，系統能夠提供虛擬示波器、虛擬萬用表、虛擬信號源、虛擬可調電源等；配合擴展板上的面包板可以實現電路分析，模電數電等課程實驗。

?        擴展板提供多種常用輸入輸出設備，方便完成基礎實驗；同時還提供3個傳感器的擴展接口。

高性能：

?        高速ADC，DAC的采樣率達到250MSa/s，能夠滿足高速采樣和波形輸出要求；萬用表的采樣精度達到24bit；顯示精度為五位半。

開放性：

?        開放系統所有API函數庫和可設計的硬件資源。

三、主要技術參數：

備注：還可以選擇20多種傳感器進行配置

實驗內容：（部分實驗內容）

一、軟件編程實驗

1）LabVIEW圖形化編程初步實驗

2）LabVIEW多種程序結構實驗

3）LabVIEW數組、簇和字符串實驗

4）LabVIEW文件操作實驗

5）信號產生仿真實驗

6）交流電壓表仿真實驗

二、基本硬件和接口實驗

7）連接實驗箱

8）點亮LED實驗

9）按鍵與撥碼開關

10）編碼器實驗

11）模擬量采集實驗

12）示波器實驗

13）頻譜分析儀實驗

14）脈沖發生器實驗

15）任意波形發生器實驗

16）數字電源實驗

17）計數器實驗

18）頻率計實驗

19）邏輯分析儀實驗

20）萬用表實驗

三、傳感器實驗

21）熱敏電阻實驗

22）熱電偶實驗

23）光敏三極管實驗

24）熱釋電傳感器實驗

25）光敏電阻實驗

26）硅光電池實驗

27）聲音傳感器實驗

28）紅外線傳感器實驗

29）濕度傳感器實驗

30）酒精傳感器實驗

31）可燃?xì)怏w傳感器實驗

32）超聲波傳感器實驗

公開報價定在19800-26000之間
