LA200邏輯分析儀 200MHz采樣速度 32通道 鋁合金外殼

LA200邏輯分析儀性能參數

1. 功能

• 最高采樣頻率：200MHz（16通道），100MHz（32通道）
• 最大存儲深度：256K/通道 x 32通道
• 輸入阻抗：1MΩ
• 門限電壓：0 ~ 7.0V
• 信號輸入范圍：0 ~ 5V
• USB傳輸：USB2.0 全速
• 觸發位置：四級，可任意設置
• 支持系統：WINDOW XP，WIN 7

2. 總線和協議分析

• UART分析：支持
• I2C分析：支持
• SPI分析：支持
• 1-Wire分析：支持
• DMX512分析：支持
• ASM45 BUS分析：支持
• JTAG分析：支持
• STATE分析：支持

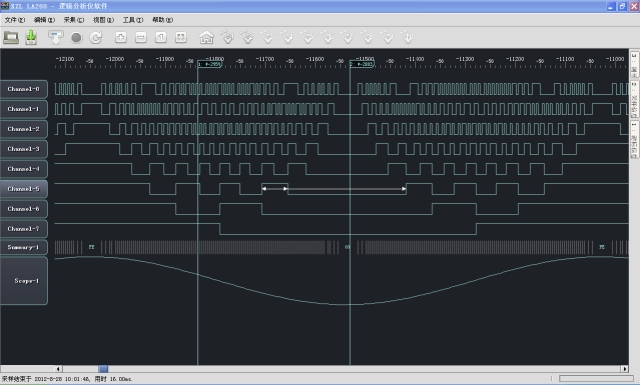

同時顯示各通道的輸入波形，并可以選擇顯示8路通道的分組數據和合成的模擬波形，便于調試AD/DX芯片。

強大的協議分析功能，

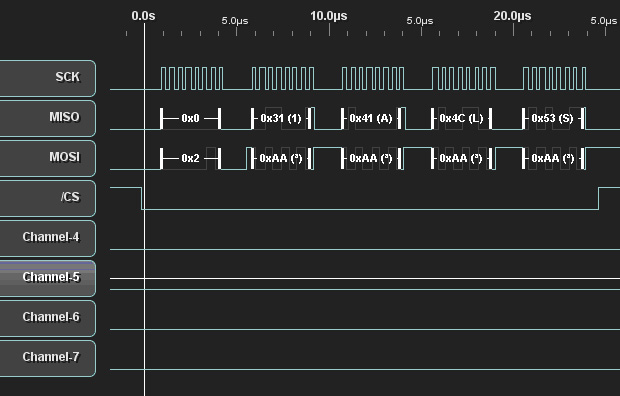

SPI協議解碼效果

UART解碼效果

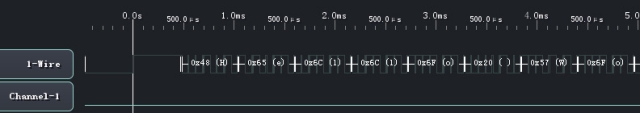

1-WIRE解碼效果

強大的觸發功能，不僅可以實現常見的高/低電平，上升沿/下降沿觸發等簡單動作，還可以完成多路并行信號狀態觸發，串行信號數據串中特定數據捕獲等復雜功能，甚至提供多達四階的觸發層級，完成捕獲邏輯的“與”和“或”功能。

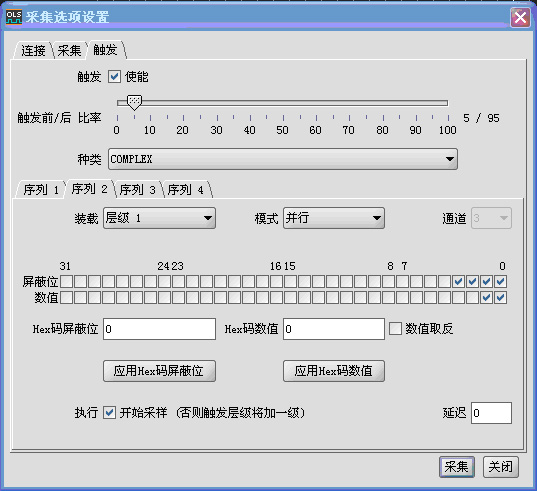

并行觸發例子：捕獲“0x00000010”

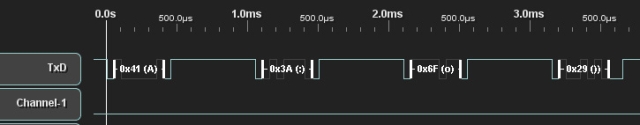

串行信號串中數據/波形捕獲的例子：

本例中UART字符串: A, :, o, ), 捕獲“o”字符。

UART的解碼

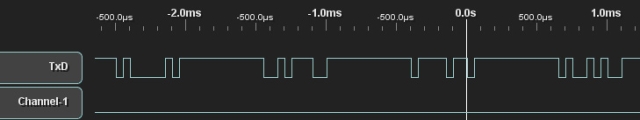

對于8N1的UART，假設需要捕獲數據串中的“o”這個字符，ACSII碼0x6F。由于UART低位在前發送，因此設置觸發數值0xF6。下圖為捕獲“o”這個字符的位置。

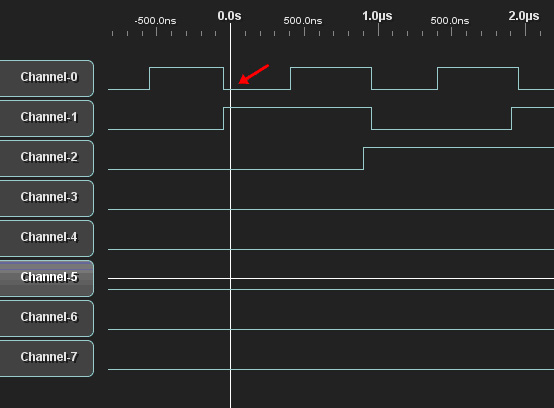

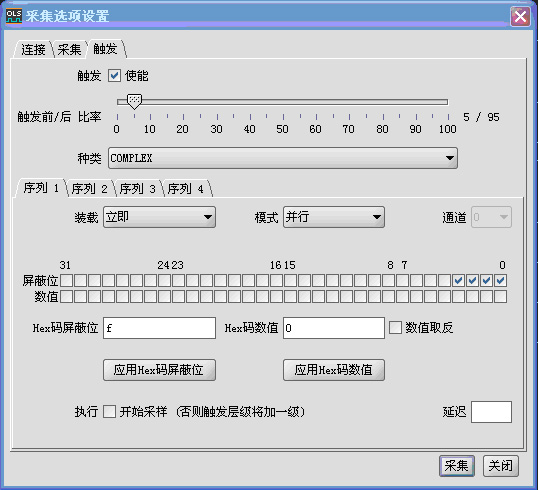

復雜觸發例子：“與”功能

四路信號的狀態機中，先經過一個“0000”的信號，之后，“與”，一個“0011”的信號到來，即捕獲“0000”AND “0011”。

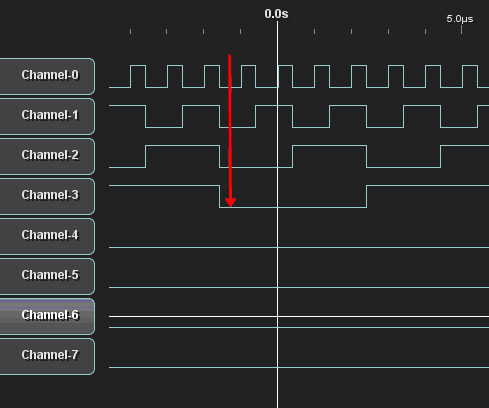

從上圖可以看到，先捕獲到“0000”后，再捕獲到“0011”，即可開始采樣。

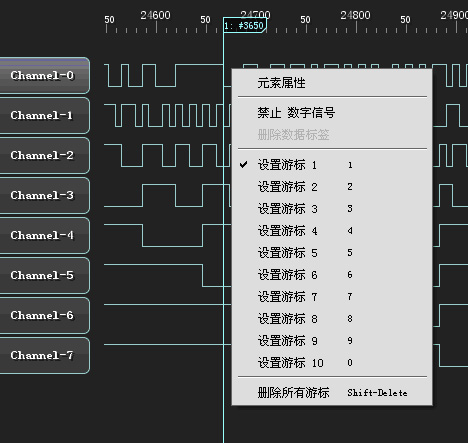

高達10個游標設置，可隨意定位需要觀察的信號位置
