20M帶寬，雙通道，1M 存儲，虛擬示波器
產品簡介： 高性價比，20MHz帶寬示波器，雙通道，48MS/s采樣率，1M存儲，帶雙探頭，優良的工業設計,與IPAD一樣的陽極氧化鋁外殼，美觀大方
售價：￥980
高性價比，20MHz帶寬示波器，雙通道，48MS/s采樣率，帶雙探頭，優良的工業設計,與IPAD一樣的陽極氧化鋁外殼，不僅美觀大方，而且大大提高了鋁合金表面硬度，具有良好的耐熱性和耐磨性。 USBXI(TM)標準接口，方便的插入USBXI(TM)機箱中，組成組合儀器。
2.基本配件：
| | |
 | |
| | |
3.其它圖片：
| | |
| | |
| | |
4. 特點
- 高性價比，優良的工業設計,外殼采用與IPAD一樣的陽極氧化鋁，不僅美觀大方，
而且大大提高了鋁合金表面硬度，具有良好的耐熱性和耐磨性 - USBXITM標準接口，方便的插入USBXITM機箱中，組成組合儀器。
- USB2.0接口,免電源,與臺式示波器類似界面,易于上手.
- 更適合于筆記本電腦，生產線維修調整，便于出差使用。
- 小的尺寸:200(L)x100(W)x35(H) ,便于攜帶.
- 高刷新率, 高采樣率,48MS/s實時采樣.
- 軟件支持: Windows 7, Windows NT, Windows 2000, Windows XP ,VISTA
- 20余種自動測量功能
- 亮度調節,反向,加,減,乘,除,X-Y顯示
- 波形數據可以按時間和電壓輸出到EXCEL,BMP,JPG
- FFT頻譜分析
- 一臺電腦可同時連多臺示波器,輕松擴展通道數
- 二次開發庫提供, Labview\VB\VC\Delphi\C++Builder 開發示例提供
5. 技術指標
| 通道 | 2通道 |
| 帶寬 | 20MHz |
| 單次帶寬 | DC to 20MHz |
| 最大實時取樣率 | 48MS/s |
| 存儲深度 | |
| 垂直分辨率 | 8Bit |
| 阻抗 | 1MΩ 25pF |
| 耦合 | DC |
| 電壓量程 | 20mV-5V, 8Steps |
| 垂直精度 | ±3% |
| 時基量程 | 1ns-5000s, 39 Steps |
| 垂直位置可調 | 有 |
| 輸入保護 | Diode 嵌位 |
| X-Y | 有 |
| 水平方式 | 自動, 標準, 單次 |
| 觸發斜率 | +/- |
| 觸發電平可調 | 有 |
| 觸發源 | CH1, CH2, EXT |
| 預觸發 | 0-100% 選擇 |
| 取樣率選擇 | 有 |
| 輝線顯示 | 點/線, 亮度調節. |
| 網絡 | 開/關 |
| 光標測量 | 有 |
| 算法 | 快速傅氏變換,反向,加,減,乘,除. |
| 光標顯示 | 頻率,電壓 |

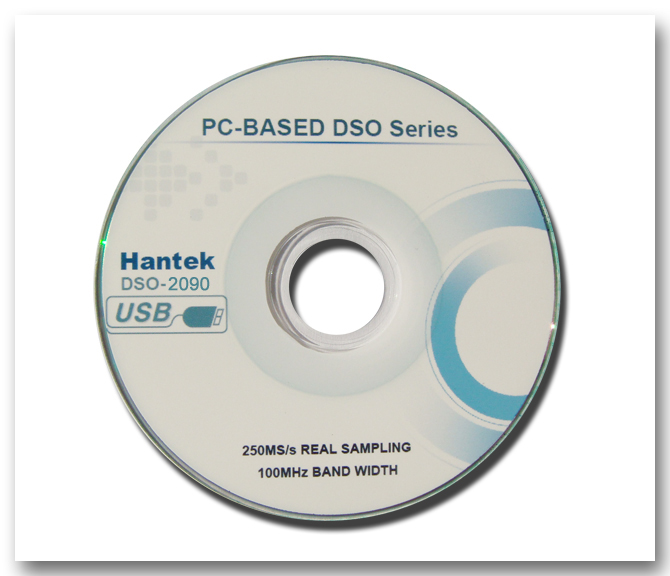

| 配套 | S/W CD, probes, manual, USB cord |
6.應用程序：
軟件支持: Windows 7, Windows NT, Windows 2000, Windows XP ,VISTA
7. 二次開發：
提供常用開發平臺下的DEMO源代碼(VC、CVI、VB、LABVIEW)的開發和技術支持。
