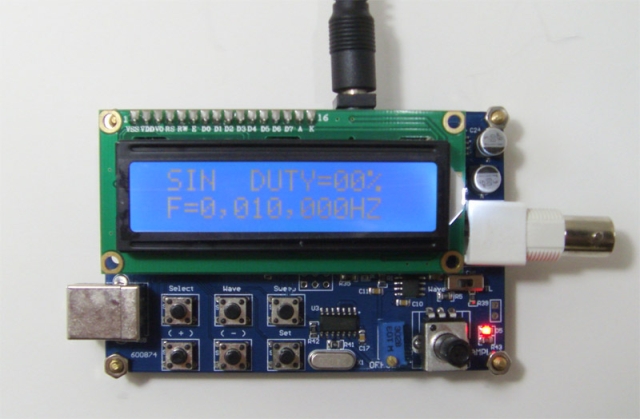

USB接口直接數字合成（DDS）的信號發生器

主要技術數據

◆信號輸出

             輸出波形                           正弦，方波（占空比可調），三角波，鋸齒波

             輸出幅度                           ≥9Vp-p(空載)

             輸出阻抗                           50Ω±10%

             直流偏置                           ±2.5V

顯示                                  LCD1602

             頻率范圍                           1Hz ~5MHz

             頻率分辨率                        1Hz

頻率穩定度                        ±1×10^-6

             頻率精確度                        ±5×10^-6

             正弦波失真度                    ≤0.8% (參考頻率1kHz)

             三角波線性度                    ≥98% (1Hz~10kHz)

             方波上升下降時間             ≤100ns

             方波占空比范圍                 1%~99%

• TTL輸出

頻率范圍                           1Hz ~5MHz

             幅度                                  >3Vp-p

             扇出系數                           >20 TTL負載

• SWEEP掃描功能

掃頻范圍                           Fs到Fe

掃頻時間范圍                    1 ~ 99 second

輸出幅度                           0.5Vp-p~20Vp-p

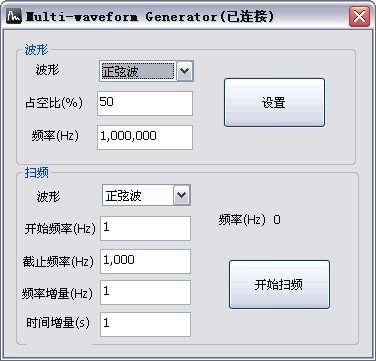

1.1電腦系統要求

• Windows XP，2000，Windows 7操作系統；
• Pentium以上處理器；
• 兼容USB2.0高速，USB1.1全速端口工作；
• 32MB RAM
• 125MB硬盤

1.2設備清單

• 設備一臺；
• 信號線一條；
• USB連接線一條；
• 配套直流電源一個。

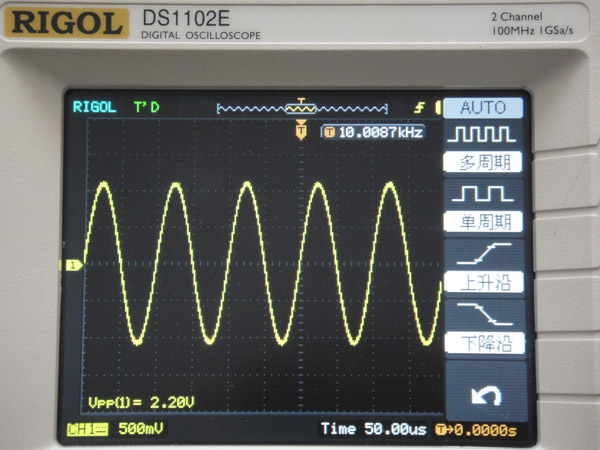

標準正弦波

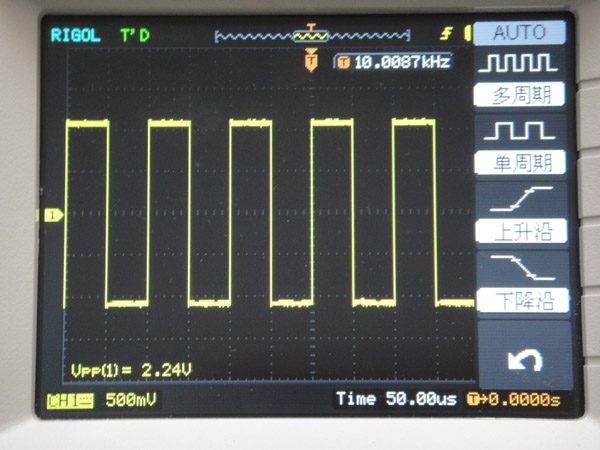

標準方波

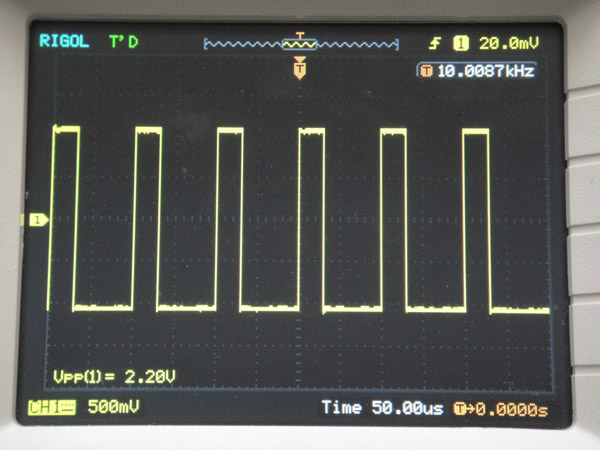

方波占空比可調節

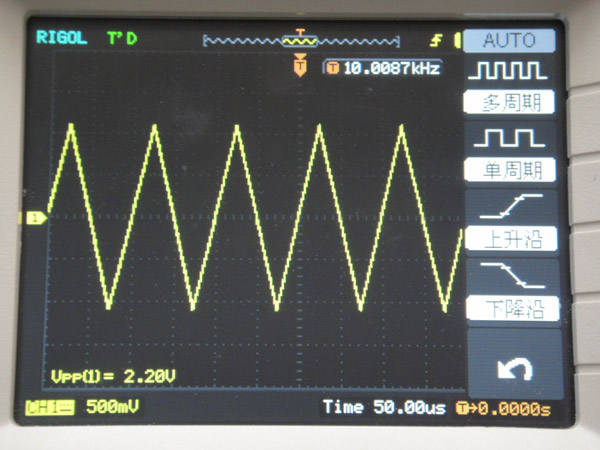

標準三角波

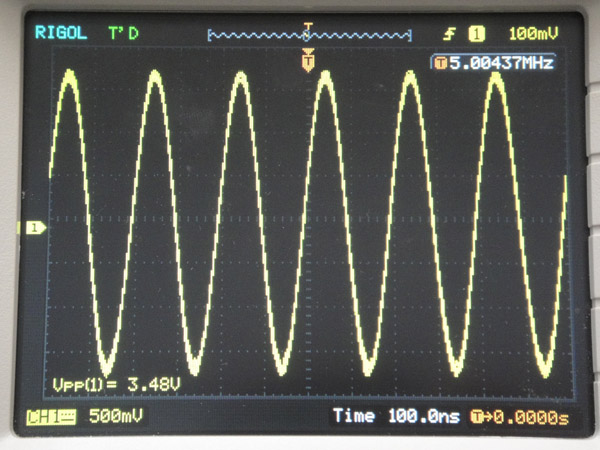

5MHz正弦波
