超寬帶信號高速采集記錄回放系統
產品簡介： 北京迪陽世紀科技公司提供全球頂級超寬帶信號高速采集記錄回放系統，主要用于對超寬帶信號進行長時間高速連續實時采集記錄和回放產生，適用于雷達、無線通信、軟件無線電、電子對抗、電子偵察、衛星導航、復雜電磁環境模擬信號的高速采集、分析、記錄、存儲和回放產生
售價：￥100
高速數據記錄系統：
北京迪陽世紀科技公司 提供全球頂級超寬帶信號高速采集記錄回放系統，主要用于對超寬帶信號進行長時間高速連續實時采集記錄和回放產生，適用于雷達、無線通信、軟件無線電、電子對抗、電子偵察、衛星導航、復雜電磁環境模擬信號的高速采集、分析、記錄、存儲和回放產生。

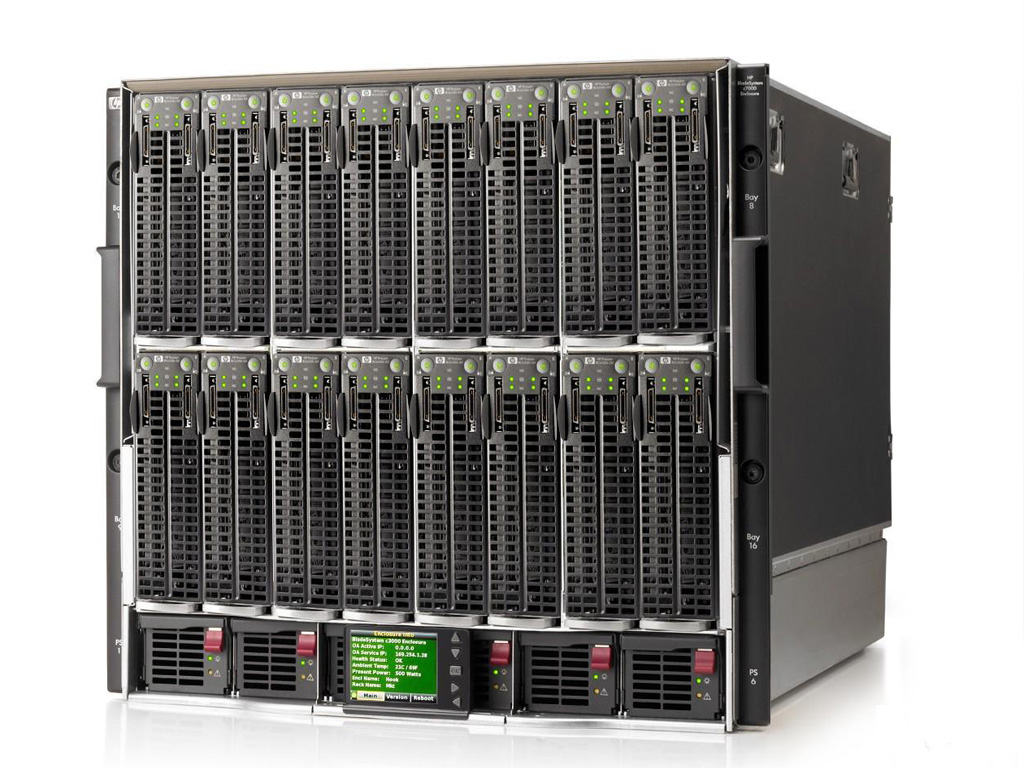

超寬帶信號高速采集記錄回放系統基于高性能PCI EXPRESS及SRIO協議，實現標準化、模塊化、可擴展、可重構的超寬帶信號高速連續采集記錄回放產生平臺。采用高性能的ADC、DAC和超大容量固態FLASH及高速海量磁盤陣列存儲，廣泛適用于軍用、民用領域的機載、車載、外場及實驗室等多種環境下的超寬帶信號高速采集記錄回放任務。
超寬帶信號高速采集記錄回放系統特點：
◆ 超寬帶信號采集、記錄、存儲與回放，用于實驗數據事后分析及外場環境重建。
◆ 長時間連續采集分析記錄，為電子對抗、偵察及情報監聽提供決策依據。
◆ 監測分析復雜電磁環境信號，對實驗或真實場景進行分析評估。
◆ 提供信號模擬回放與軟件產生功能，支持單次、循環及分段數據回放。
◆ 功能強大的任意信號產生軟件TG-GEN可產生FSK、MSK、PSK、QAM、AM、FM和用戶定義波形的調制信號，為雷達、通信接收機提供測試激勵。
主要指標：
● 采樣率：100MHZ～3.6GHZ
● 分辨率：8bit～16bit
● 通道數：1～32
● 記錄存儲速度：最高6GB/s
● 存儲容量：6TB～256TB
● 記錄回放時間：30分鐘～3小時或更長
● 支持系統內及系統間多通道同步擴展
● 系統間數據傳輸速度1GB/s
● 總線接口有 PCIe 、PXI、PXIe、USB、Ethernet
主要型號
| 型號 性能 | DY-Record10 | DY-Record20 | DY-Record30 | DY-Record40 | DY-Record50 |
| AD分辨率 | 12 bit | 12 bit | 12 bit （14 bit） | 14 bit | 16 bit |
| AD采樣率 | 3.6GS/s(1) 1.8GS/s(2) | 1 GS/s | 500MS/s （400MS/s） | 250MS/s | 160MS/s |
| AD帶寬 | 1.75GHz(1) 2.8GHz(2) | 2GHz | 1000MHz | 1000MHz | 200MHz |
| AD通道數 | 2 | 2 | 2 | 8 | 4 |
| DA分辨率 | | 16 bit | 16 bit | | |
| DA轉換率 | | 1GS/s(2) 500MS/s(4) | 1GS/s(1) 500MS/s(2) | | |
| DA帶寬 | | 350MHz | 350MHz | | |
| DA通道數 | | 2/4 | 1/2 | | |
| 硬件存儲 | 4GB | 4GB | 4GB | 4GB | 4GB |
| 連續采集 回放產生 | 連續采集： 1路1.6GSPS 2路800MSPS | 連續采集： 1路1GSPS 2路800MSPS 回放產生： 1路1GSPS 2路800MSPS 4路400MSPS | 連續采集： 1路400MSPS 2路400MSPS 1路500MSPS 2路500MSPS 回放產生： 1路1GSPS 2路500MSPS | 連續采集： 8路200MSPS 6路250MSPS | 連續采集： 4路160MSPS |
| 存儲 | 6TB～96TB FLASH陣列 或磁盤陣列 | 6TB～96TB FLASH陣列 或磁盤陣列 | 6TB～96TB FLASH陣列 或磁盤陣列 | 6TB～96TB , , FLASH陣列 或磁盤陣列 | 6TB～96TB FLASH陣列 或磁盤陣列 |
應用領域：
★ 雷達測試
★ 頻率捷變無線通訊
★ 寬帶衛星通信
★ 軟件無線電
★ 衛星導航
★ 半實物仿真
★ 寬帶無線網絡通訊
★ 電子偵察對抗
★ 激光
★ 高速數據記錄回放
