（0~50M）DDS信號源、信號發生器

AD-9851簡介：

   AD-9851采用了先進DDS直接頻率合成技術，可以產生頻譜純凈、頻率和相位都可 編程控制且穩定性很好的正弦波。相對于AD9850內部增加了6倍頻器，參考時鐘只需30MHZ便可以得到180MHZ的系統時鐘，設計輸出0～70MHZ,有效減小外部頻率源產生的相位噪聲。

     AD9-851功能說明：

1.采用AD9851 DDS芯片，外部時鐘為30MHZ有源晶振。

2.采用七階橢圓濾波器，截止頻率70MHZ，步進0.04HZ；相位16段，步進11.25 。

       3.可輸出正弦信號、方波信號，幅度穩定 。

       4.方波默認占空比50% 。

發貨清單：信號源；輸出線；使用說明書和原理圖。

? 本產品頻率設計范圍0~50MHz，步進1Hz，頻率輸出穩定。

? 輸出波形：正弦波、方波。

? 輸出信號幅度穩定：1Vp-p。

? 輸出頻率控制：四按鍵獨立操作，簡單快捷。

二、本設計可拆解為獨立的51實驗?zāi)K和AD9851實驗?zāi)K

? 液晶取下后，再將AT-89S52與AD9851間的短路子取下，電路板左邊即為獨立的51單片機實驗板（配有SPI下載口），電路板右邊即為獨立的AD9851實驗板。

?輸出接口：信號發生器專用接頭，并贈送信號發生器專用信號輸出線。

三、DDS模塊測試效果

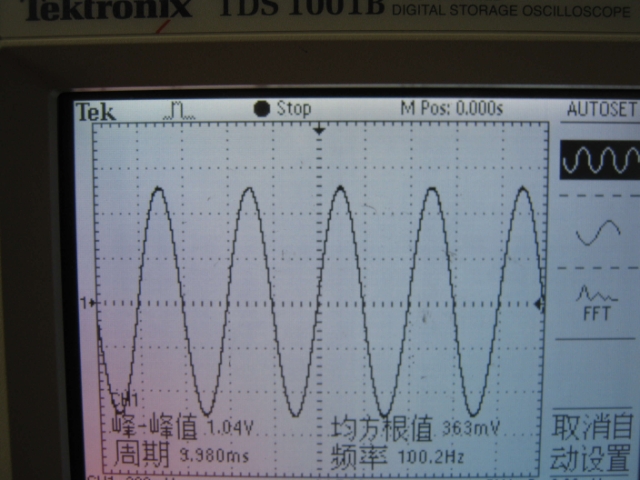

1、100Hz正弦波輸出波形

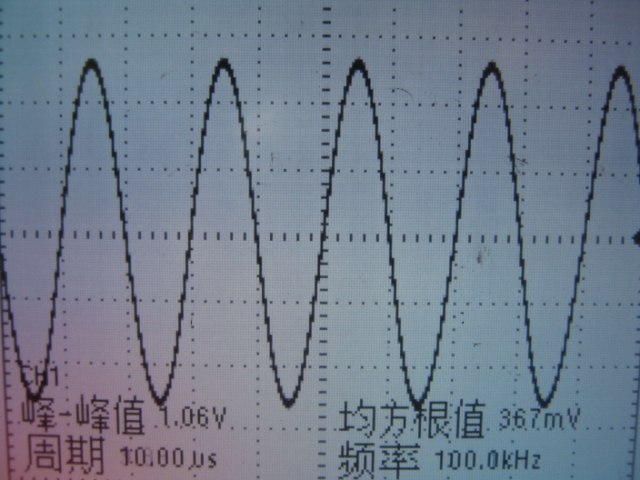

2、100KHz正弦波輸出波形

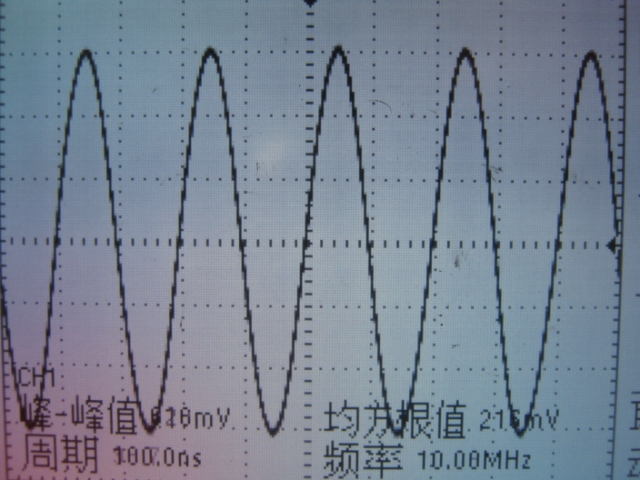

3、10MHz正弦波信號輸出

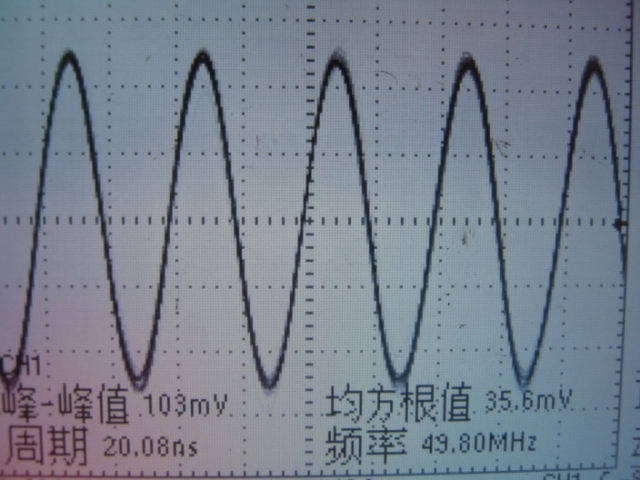

4、50MHz正弦波信號輸出

AD-9851信號幅度隨輸出頻率的提高而降低，后級處理需要謹慎。
