100MHz采樣；雙通道USB總線虛擬示波器

更多高端型號：請看產品目錄：

一、示波器特性

1、通道數量:2；

2、采樣率：100MHz；

3、存儲深度：256K；

4、電壓分辯率:1V/256；

5、高速的USB2.0數據傳輸；

6、測量信號最小輸入:-120V（配合探頭X10）；

7、測量信號最大輸入:+120V（配合探頭X10）；

（探頭X1檔位，可測試峰峰值24V之內信號）

8、最大測量頻率（理想）:正弦波-50MHz、方波-10MHz；

（根據采樣定理，理論測量值100MHz，但由于測試頻率增高，導致采樣點數較少，波形還原會有失真）

9、硬件觸發:上升沿、下降沿、上升/下降沿、可設置觸發電平；

1、可以保存波形；

2、開始、暫停功能；

3、游標移動測量電壓與時間；

4、實測信號的頻率,平均值,峰峰值的顯示；

5、方便的Windows仿實物的人機界面；

6、通過軟件界面進行各種切換操作；(時間，刻度,電壓刻度,關閉與開啟通道等)；

7、具有對保存的波形進行放大與縮小,視窗選定部分觀察功能；

8、支持任意多畫面的同時顯示，便于波形的多樣分析；支持輸入波形硬件和軟件觸發；支持輸入波形的插值和等效采樣；支持輸入波形的“相加”、“相減”和“相乘”合成；支持對輸入波形加Rectangle、bartlett、triangular、cosine、hanning、bartlett_hanning、hamming、blackman、blackman_Harris、tukey、Nuttall、FlatTop、Bohman、Parzen、Lanczos、kaiser、gauss、dolph_chebyshev 18種窗；支持對輸入波形的濾波處理； 支持對輸入波形的“李薩茹圖形”、“幅頻”、“相頻”、“對數幅頻”、“自功率譜”、“對數自功率譜”、“自相關”和“互相關”的分析；支持在對數坐標系下，對輸入波形的“幅頻”、“相頻”、“對數幅頻”、“自功率譜”、“對數自功率譜”的分析。

發貨清單：

1、HDSO主機；（長寬高尺寸：10cm*7cm*3cm）

2、USB2.0延長線1條；

3、60M標準示波器探頭2條；

4、多功能虛擬信號分析儀軟件及說明書（光盤）；

圖片展示1：HDSO主機

圖片展示2：軟件功能演示

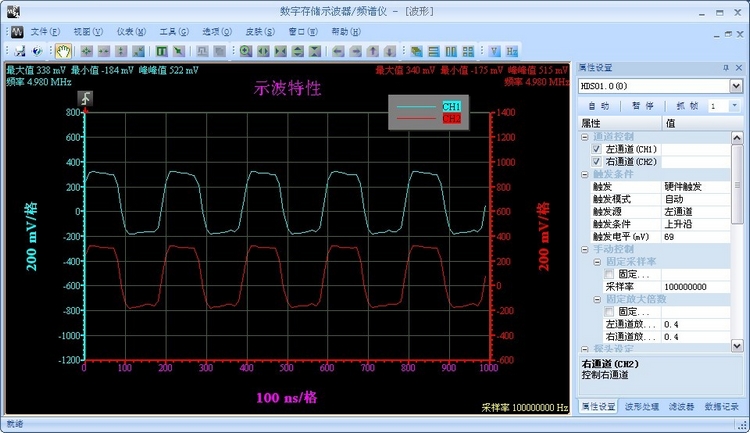

（1）測試5MHz方波信號

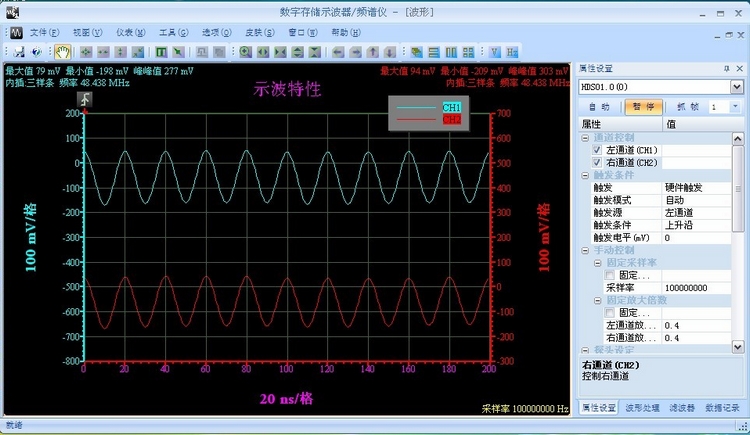

（2）測試50MHz正弦波信號
