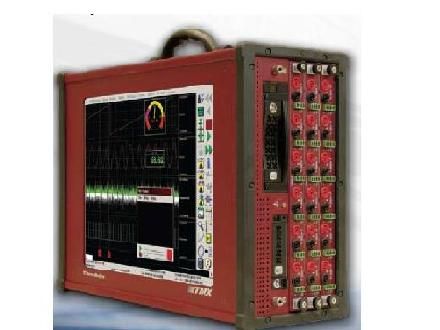

800KS/s連續寫盤,多功能便攜式高速數據記錄儀TMX
產品簡介： 最大96路模擬輸入通道，16路數字輸入通道。 每通道最高 800KS/s連續寫盤，16位A/D并行采樣， 多路轉速/頻率/計數測量通道。 視頻、音頻同步記錄功能 電壓/橋路、高壓、應變、ICP、熱電偶多種輸入模塊可選 1TB獨立于操作系統的專用數據采集盤 通道可單獨設置采樣率。
售價：￥0
特點：
- 最大96路模擬輸入通道，16路數字輸入通道。
- 每通道最高 800KS/s連續寫盤，16位A/D并行采樣，
- 多路轉速/頻率/計數測量通道。
- 視頻、音頻同步記錄功能
- 電壓/橋路、高壓、應變、ICP、熱電偶多種輸入模塊可選
- 1TB獨立于操作系統的專用數據采集盤
- 通道可單獨設置采樣率。
- 連續采集＋高速瞬態觸發記錄模式（雙采樣率記錄）
- 量程最高可達1000V。
- 測量精度高，0.07%。
- 獨立隔離可調電源輸出，便于外接傳感器供電。
- RMS波形記錄功能
- 自動二次采集功能
- 條件觸發開始采集/條件終止記錄功能
- 多通道And觸發功能
- 數據自動備份功能
- 每通道高速DSP進行實時通道間計算。
- X-Y顯示
- FFT實時分析功能
- 每通道可單獨設置低通、高通、帶通、帶阻等濾波器，RMS輸出等。
- IRIG時鐘同步
- 支持MIL-1553
- 交/直流兩種供電模式，交流100-264V，直流24V。
- 雙層鋁合金外殼，堅固抗干擾。符合MIL-STD-810F標準。
高速 數據采集：
不錯過任何一個細節， 每通道800 kHz的連續采樣，使您無論從全盤到細節都一覽無遺。最高可達96通道和1 TByte專用采集硬盤，是高速大容量數據采集系統的不二之選 你可以連續幾個月不間斷的采集，數據不會中斷。你還可以使用雙速率采集既不放過任何一個細節，又可以大大減少文件大小。此外，TMX的LookBack™功能，使你在不中斷采集的同時邊記錄邊分析回放正在采集的數據！
高速 回放分析：
在數據量比較大的時候，尤其是在高速多通道長時間的數據，數據回放是一個讓人頭疼的事情，甚至會經常導致計算機死機，而如今，這一問題已經變得異常簡單。TMX的QuickLook™可以快速的回放分析數據。好幾G的數據可以在幾秒中打開。先進的架構使得TMX也可快速的將數據導出到網絡、U盤或其它計算機中。分析數據時你再也不需要漫長的等待了。
高速 計算分析：
內置高速的實時DSP用于進行實時的加法，減法，乘法和除法、復雜的多項式算法。而且如此復雜的計算在采集的同時就可以完成，節省時間、空間。你甚至會驚嘆結果來的如此簡單高效。
高速 設置：

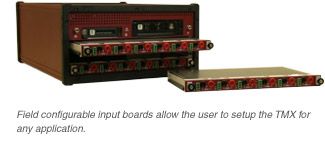

TMX支持模擬輸入，視頻，音頻，IRIG，MIL – 1553等，你無須再購置任何其它的東西來配置你的采集系統！采用模塊化的設計，所有通道完全同步，設置簡單快捷，TMX為你想到了測量所能想到的一切
高速 解決方案：
引領最前沿的測試和測量技術，TMX最大限度地提高了效率和生產力，快速搭建最高效的數據采集系統。TMX是測試測量系統的完美解決方案。
技術規格：
模塊插槽 |
3，可擴展到6個 |
顯示器 |
17寸觸摸屏 |
|
模擬通道 |
48，可擴展到96個 |
分辨率 |
1280×1024 |
|
數字通道 |
16 |
工作溫度 |
0-40℃ |
|
實時計算 |
加減乘除積分微分等 |
振動沖擊 |
美軍標810F 516.5 |
|
實時濾波 |
高通，低通，帶通，帶阻，RMS等 |
體積重量 |
36.98cm×48.3cm×19.1cm,15Kg(滿配置) |
|
通用隔離輸入模塊UNIV-6 |
|||
|
通道數 |
6 ， 第1通道可測量轉速/頻率/計數 |
隔離電壓 |
250VRms或VDC |
|
最高采樣率 |
800KS/s |
AD位數 |
16位 |
|
抗混濾波器 |
4階Bessel |
精度 |
0.1% |
|
電壓模式 |
|||
|
帶寬 |
100KHz |
輸入量程 |
100mV到800V |
|
差分和橋路模式（激勵電壓0.1-10V可調） |
|||
|
帶寬 |
50KHz |
輸入量程 |
±10mV到±2V |
|
高壓隔離模塊IHVM-6 |
|||
|
通道數 |
6， 第1通道可測量轉速/頻率/計數 |
隔離電壓 |
600Vrms或1000VDC |
|
帶寬 |
60KHz |
AD位數 |
16位 |
|
抗混濾波器 |
4階Bessel |
精度 |
0.07% |
|
輸入阻抗 |
4MΩ |
輸入量程 |
1V到2000V |
|
隔離熱電偶模塊ITCU-12（支持偶型：J、K、E、T、N、B、R、S、C） |
|||
|
通道數 |
12 |
隔離電壓 |
250VRms或VDC |
|
帶寬 |
5Hz |
最大輸入 |
10V |
|
AD位數 |
24位 |
精度 |
0.1℃ |
|
差分輸入模塊NIDV-16 |
|||
|
通道數 |
16，第1、2通道可測量轉速/頻率/計數 |
最高采樣率 |
200KS/s |
|
帶寬 |
40KHz |
電源輸出 |
12V@200mA ，2通道 |
|
抗混濾波器 |
4階Bessel |
精度 |
0.07% |
|
輸入量程 |
80mV到100V |
AD位數 |
16位 |
10A/100mV精密電流適配器 4－20mV精密電流適配器
