500KHz/s流盤；便攜式多通道數據記錄儀DASH 20HF-HS
產品簡介： 4路隔離，16路差分，8路TTL數字輸入通道。 2路專用頻率/計數轉速測量通道。 500KS/S.CH并行采樣，數據直接寫盤。 250GB獨立于操作系統的專用數據采集盤 可抽取式硬盤，用于保密和PC的大容量數據數據交換。分辨率：16bit
售價：￥0
特點：
- 4路隔離，16路差分，8路TTL數字輸入通道。
- 2路專用頻率/計數轉速測量通道。
- 500KS/S.CH并行采樣，數據直接寫盤。
- 250GB獨立于操作系統的專用數據采集盤
- 可抽取式硬盤，用于保密和PC的大容量數據數據交換。
- 分辨率：16bit
- 每通道可單獨設置低通、高通、帶通、帶阻等濾波器，RMS值輸出等
- X-Y顯示、
- FFT分析功能。
- 連續采集＋高速瞬態觸發記錄模式（雙采樣率記錄）
- RMS波形記錄功能
- 自動二次采集功能
- 條件觸發開始采集/條件終止記錄功能
- 多通道And觸發功能
- 數據自動備份功能
- 每通道高速DSP進行實時通道間計算。
- IRIG時鐘同步
- 可擴展到8臺主機同步采集
- 可與DASH 32HF-HS同步采集
- 雙層堅固型屏蔽外殼，抗振抗干擾能力強。
DASH 20HF-HS是一款功能強大，便攜堅固的20通道高速數據記錄儀，可滿足高速瞬態或高速連續記錄的要求。它有20路模擬輸入，4路隔離電壓輸入和16路差分電壓輸入模塊。4路隔離電壓模塊輸入量程250Vrms，16路差分輸入模塊輸入量程35Vrms，采樣率500KS/s。
高速數據采集
DASH 20HF-HS，20通道模擬輸入，8通道數字信號輸入的智能化多功能的數據采集。最高采樣率500 KS/s?？梢栽诟咚俨杉耐瑫r以低速記錄趨勢數據！
20路模擬電壓輸入
20路模擬輸入，4路隔離電壓輸入和16路差分電壓輸入。4路隔離電壓模塊輸入量程250Vrms，采樣率500KS/s；16路差分輸入模塊輸入量程35Vrms，采樣率500KS/s。16位高精度A/D同步采樣。

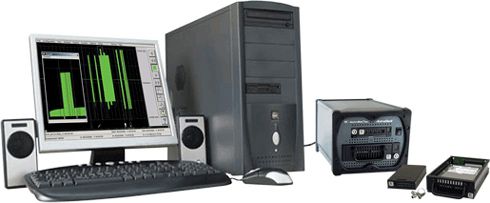

個人電腦連接到AstroDock
AstroDock配件
AstroDock配件可以幫助你更快速的轉移數據，AstroDock通過USB 2.0連接到您的PC?？梢圆迦隓ASH系列的可移動數據硬盤。更方便的在PC機進行數據回放并分析。
你只要從DASH20 HF-HS取下數據采集專用硬盤，插入AstroDock，便可以在你的個人電腦上的查看分析數據了... ...只需要幾秒鐘內。分析完以后你可以取下采集盤重新插入DASH 20HF-HS中，你又可以繼續進行數據采集了。對于大型數據記錄文件，這是非常方便快捷的！

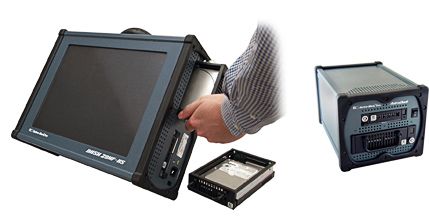

DASH 20HF-HS和AstroDock

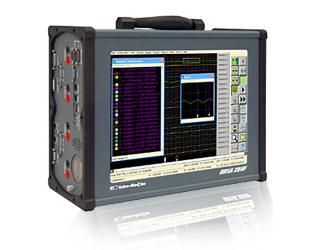

15“彩色觸摸屏
DASH 20HF-HS的15“彩色觸摸屏，讓您實時查看和控制采集非常快捷。操作人性化，高分辨率的顯示屏使顯示更加清晰。熟悉的Windows操作環境和菜單使用起來更加沒有障礙。而且，你可以輕松地定制顯示和操作界面，使他更符合你的操作習慣。
豐富的PC接口
個人電腦在今天的工作中已經必不可少。測試儀器能不能和PC共享數據至關重要。DASH 20HF-HS配備千兆網，DVD刻錄機、PC端離線軟件使你可輕松在PC端處理數據。下載數據或傳遞數據到PC，DASH 20HF-HS都可以輕松完成。DASH 20HF-HS標配PC端回放分析軟件。

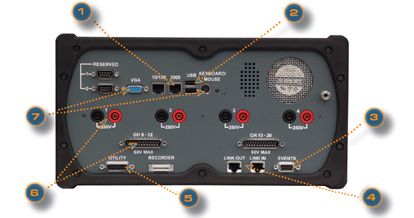

（1）10/100/1000 千兆自適應網口
（2）高速USB 2.0接口
（3）8路的TTL電平輸入
（4）多機同步接口
（5）多功能數字口
（6）20路模擬輸入!
（7）VGA和 鍵盤/鼠標端口
數據保密性
如果你是保密單位，數據需要保密，那么DASH 20HF-HS可抽取式數據采集盤是你的理想選擇。你可以在采集完成后取出你的保密硬盤。通過AstroDock在保密機上進行數據回放分析。
能夠勝任任何環境
如果你的測試設備僅僅只能在試驗室使用，那無疑大大影響它的價值，DASH 20HF-HS是一款能在惡劣環境工作的優良儀器。憑借其堅固緊湊的設計，DASH 20HF-HS幾乎可以勝任任何條件下工作。無論是鋼廠，汽車，電廠或在自己的辦公室，DASH 20HF-HS都是可靠記錄的保證。
技術規格：
|
20 (4 路隔離, 16路差分) |
數字輸入通道 |
8 (TTL) |
|
|
A/D 位數 |
16 位 |
最高采樣率 |
500 KS/s |
|
帶寬 |
100 KHz |
輸入接口 |
隔離：香蕉頭，差分：25針D型頭 |
|
抗混濾波器 |
4 階Bessel |
數字濾波器 |
低通,高通，帶通，帶阻， RMS |
|
頻率測量 |
1、5通道 |
頻率精度 |
±0.005% |
|
工作模式 |
實時、示波器、回放 |
數據采集盤 |
250GB |
|
隔離輸入通道 |
1～4通道 |
輸入量程 |
100 mV到800V |
|
隔離電壓 |
250 Vrms 或 DC |
輸入阻抗 |
1 MΩ |
|
差分輸入通道 |
5～16通道 |
輸入量程 |
80 mVFS to 100 VFS |
|
輸入阻抗 |
250KΩ |
同步 |
8臺主機同步 |
|
電源電壓 |
100 到 250 VAC |
電源頻率 |
47 Hz 到 63 Hz |
|
體積 |
30.8 cm×40.64 cm×16.84 cm |
重量 |
10.9Kg |
|
工作溫度 |
5 to 40 oC |
工作濕度 |
10%RH to 90%RH |
|
安規認證 |
EN 61010-1, 2nd Edition (2001), |
EMC認證 |
FCC Part 15, Subpart B, Class A; EN 61326-1 Class A |
