數據采集及回放系統

DSO3064套裝V , 4通道汽車診斷示波器

初級點火，次級點火　
起動機和充電電路
氧傳感器，空氣流量傳感器，進氣壓力傳感器，車速傳感器，爆燃傳感器，ＡＢＳ輪速傳感器．．．
CAN總線，LIN總線和FexRay
噴油器和燃油泵
電池、交流發電機與起動電機
電熱塞，時間繼電器等．．．

生產廠商： 迪陽公司專賣 產品型號： DSO3064V
產品簡介： 初級點火，次級點火　起動機和充電電路氧傳感器，空氣流量傳感器，進氣壓力傳感器，車速傳感器，爆燃傳感器，ＡＢＳ輪速傳感器．．． CAN總線，LIN總線和FexRay 噴油器和燃油泵電池、交流發電機與起動電機電熱塞，時間繼電器等．．．

售價：￥7900

DSO 3064 （不同的套裝配件 I ）價格：2750元

DSO 3064   （不同的套裝配件 II ）     價格：2980元
DSO 3064   （不同的套裝配件 III）      價格：3400元
DSO 3064    （不同的套裝配件 IV）     價格：3700元
DSO 3064    （不同的套裝配件 V ）      價格：3980元

2：基本配置：

3．可選配件：

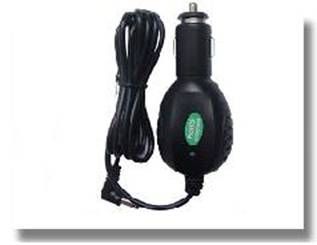

可選電源(HT310)

網口線路板(HT312)

WIFI線路板(HT313)

汽車高壓點火探頭（HT25系列）

20：1衰減器（HT201)

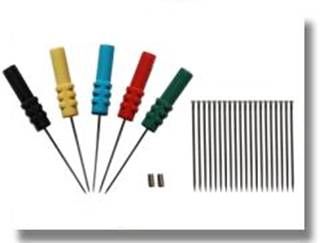

針刺套裝(Needle309)

雙橡膠頭多用途測試線（HT30A)

獨立線圈點火延長線（HT308）

2針引出線（HT301)

交直流電流鉗（CC-65)

交直流電流鉗(CC-650)

交直流電流鉗（CC-1100)

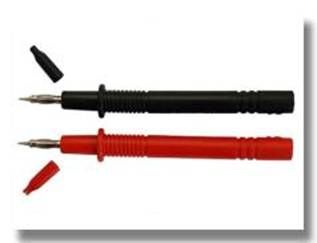

萬用表探頭(HT19)

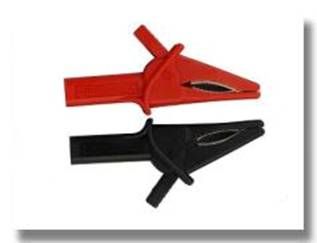

大海豚/短鱷魚夾子(HT18A)

4．其它圖片：

5. 特點

汽車測試：

· 首測項目：進氣歧管真空度&點火，油煙調整閥真空度&點火，排氣點火（怠速），排氣點火（啟動）

· 點火：初級/次級

· 傳感器：空氣流量計，凸輪軸，曲軸，配電器，Lambda傳感器，節流閥位置。。。

· 總線檢測：CAN總線數據觀察，CAN總線信號完整性，CAN總線LH長時間采集，LIN總線

· 執行器：汽油機/柴油機

· 啟動&充電：充電電路電流電壓

示波器：

· 4通道示波器和EXT觸發，60MHz帶寬

· 200MS/s實時采樣率、10K-16M記憶深度每通道。

· 頻率計數器，頻譜分析。

其它:

· 8--36V廣泛的輸入電壓，適合于汽車電源檢測

· USB 2.0接口即插即用，LAN和WIFI接口可選

· 超過20種自動檢測功能，通過/不通過檢測功能，適合工程應用。優秀工業設計，與臺式示波器類似的界面，易于使用。

· 軟件支持：Windows NT,Window 2000,Windows XP,VISTA,Windows 7

· 提供VC、VB、LABVIE二次開發示例源代碼

6. 技術指標

規格		DSO3064
垂直	模擬通道	4
	帶寬	60MHz(-3dB)
	上升時間	5.8ns
	輸入阻抗	電阻: 1MΩ ; 電容: 25 pF
	輸入靈敏度	10mV/div to 5V/div
	輸入耦合	AC/DC/GND
	分辨率	8 bits
	記憶深度	10K-16M/CH
	最大輸入	400V (DC+AC Peak)
水平	實時采樣率	200MS/s
	基準范圍	5ns/div to 1000s/div(1-2-5 sequences)
	基準精度	±50ppm
觸發	觸發源	CH1, CH2,CH3,CH4,EXT
觸發	觸發模式	Edge,Pulse,Viedo,Alternative
X-Y 模式	X-Axis輸入	CH1
	Y-Axis 輸入	CH2
	相移	最大3度
光標和測量	電壓測量	Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase, Vavg, Vrms, Vcrms, Preshoot, Overshoot
	時間測量	Frequency,Period, Rise Time, Fall Time, Positive Width, Negative Width, Duty Cycle
	光標測量	水平、垂直追蹤、自動測量模式
	波形信號處理	+,- , x,÷, FFT, Invert
自動設置		yes
電壓范圍		10mV to 5V/div @ x 1 probe
		100mV to 50V/div @ x 10 probe
		1V to 500V/div @ x 100 probe
		10V to 5000V/div @ x 1000 probe
		100V to 50000V/div @ x 10000 probe
		200mV to 100V/div @ 20:1
電流范圍		CC65(20A),CC65(60A),CC650,CC1100
光標測量		Time/frequency difference, voltage difference
FFT		Rectangular,Hanning,Hamming,Blackman Window
數學		加、減、乘、除
界面		USB 2.0(Lan ,WIFI 可選)
電源		8--36V 廣泛的輸入電壓。適合于汽車電源檢測
機器規格	體積	255 x 190 x 45 (mm)
機器規格	重量	1Kg

7．應用程序：

軟件支持: Windows 2000, Windows XP ,VISTA,Windows 7

8．二次開發：

提供常用開發平臺下的DEMO源代碼(VC、CVI、VB、LABVIEW)和開發

技術支持。
