USB總線；50KHZ 采樣；16-18位數據采集卡

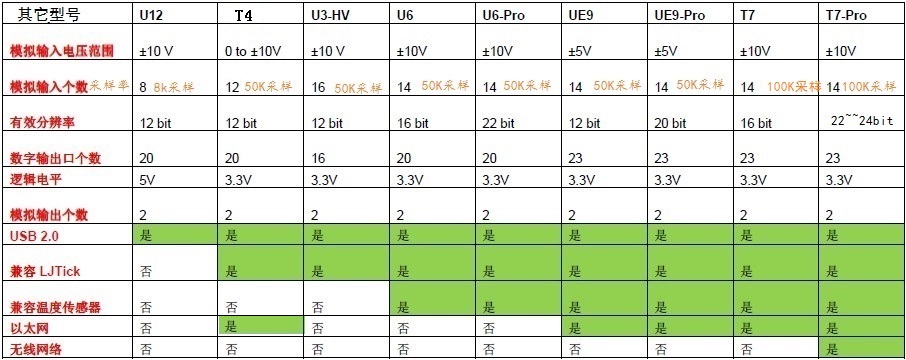

四款其它 USB 采集卡：
U12   USB數據采集卡，瞬態8K采樣,連續1.2K采樣,12位分辨率,8路A/D,2路D/A,20路I/O      990元
U3      USB數據采集卡16路多功能I/O口，可編程為模擬量輸入，I/O 支持多平臺驅動           1580元
UE9    USB數據采集卡14路AI2路AO 23路DIO 2路  12-16 路精度 支持多平臺                     5980元

性能特點：

14個單端或7個差動的模擬量輸入（16-18位分辨率）
U6-Pro增加了24位的低速數模轉換器，其有效分辨率可高達22位
內置可編程放大器，增益：1，10，100
模擬量輸入范圍為±10, ±1, and ±0.1伏
內置CJC溫度傳感器
兩個恒定的電流環輸出（200/10μA）
兩個模擬輸出（12位，0-5伏）
20個可編程數字輸入輸出口
可配置出2個計數器（32位）
可配置出4個定時器（用來測量脈沖參數，PMW輸出，讀取編碼器等等）
支持SPI，I2C和異步串行通訊協議
支持軟件或硬件定時采集
50KHz采樣頻率，命令/響應時間小于1毫秒
驅動可在Windows,Linux,Mac上使用
有C++,VB,Labview,Python等等許多范例
由USB口直接供電，不需要外部電源
尺寸大?。?5mm x 185mm x 30mm
可在工業溫度范圍內使用（-40到+85攝氏度）
輸入輸出口說明：

模擬輸入：

AIN0-AIN13是14個模擬輸入口，AIN0-AIN3在主機接線端口上，要使用其他端口，需使用DB37接線板。輸入電壓范圍是-10-+10V?？蓡味溯斎牖虿顒?dòng)輸入，在最高速采集情況下，其分辨率為16位，低速時分辨率為18 位。輸入阻抗不小于1GΩ，輸入的偏置電流為20納安。命令/響應采集時間最多不超過4毫秒，最小少于1毫秒，取決于采集通道數和通訊的配置。硬件定時連續采集速率在18為分辨率下為4KHz，16位時為50KHz。U6-Pro在普通U6上添加了一個輔助性的低速高分辨率（24位）Σ-Δ模數轉換器。全速時有效分辨率為19.5位，低速時為22位。

模擬輸出：兩個模擬輸出都連到在主機接線端口上，輸出更新速度在1-4毫秒之間，取決于通訊配置。0-5伏，12 為分辨率。

數字I/O：共有20個數字I/O口。4個（FIO0-FIO3）連到在主機接線端口上，所有FIO和3個MIO 可在DB37上獲得，而8個EIO和4個CIO要使用DB15接線板來得到。注：CIO0-CIO2和MIO0-MIO2是相同的。

定時器：4個數字口可以用作為定時器。這些定時器非常靈活，可以做很多事情，比如用來測量脈沖參數，PMW輸出，讀取編碼器等等

計數器：2個數字口可以用作為32位計數器。由于定時器也可以用來計數，所以U6實際上可以有6個計數器

溫度傳感器：內置的溫度傳感器十分靠近AIO0-AIO3接線端口，其精度優于±2度，它可以有效地用于熱電偶的冷端補償

恒定電流環輸出：它們的輸出分別為10μA和 200μA，可以方便地用于電阻的測量，如熱電阻等。

端口保護：所有的端口都有一定的過壓保護， AIN可承受連續的±20伏，F(xiàn)IO可承受連續的±10伏，而其他口的指標是±6伏

計數器：2個數字口可以用作為32位計數器。由于定時器也可以用來計數，所以U6實際上可以有6個計數器

應用說明：

Labjack U6是目前LabJack公司產品中功能最為全面的產品，其價格比UE9還低。目前的應用還暫時限于實驗室或可靠性要求不高的場合，因?yàn)樗鼊倓偯媸啦痪?，相信今后一定?yīng)用更為廣泛。目前已經有計劃要將許多U6的功能移植到UE9身上。目前典型應用如下：

一般的電壓或4-20mA信號采集
直接對熱電偶進行采集
直接對熱電阻或熱敏電阻進行采集
直接對壓力傳感器信號進行采集，如振動信號采集，音頻采集等
組成各種實驗室設備
總之，有了一個U6，幾乎所有的測量問題都可以解決。這是它優于其它產品的主要方面。

相關 產品:

    為了方便用戶的使用，我們提供全面的配件支持，用戶可以根據需要選購：
數字口接線板CB15 - 用于連接數字I/O口（D0-D15）。
繼電器驅動卡 - 轉換數字輸出口為繼電器開關信號，常用于工業控制中。
溫度傳感器 EI1034 – 可直接接入進行測量，溫度測量范圍是-40到120度。
數字式溫濕度傳感器 EI1050 – 可直接接入數字口進行高精度溫濕度測量。
數字口接線板CB37 - 用于連接幾乎所有U6提供的端口
