CS548四通道高清隔離虛擬示波器
產品簡介： CS548是一個獨立的高隔離電壓的四通道示波器,示波卡,并提供各種虛擬示波卡電子電路，電路圖，原理圖,IC資料，二次開發,完整的解決方案，010-62156134
售價：￥98500
我們是Cleverscope公司中國總代理商-可官網上查：

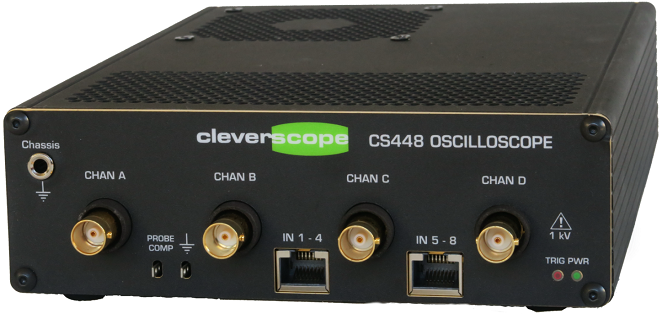

CS448 是一臺 4 通道隔離（高共模抑制比）示波器，可以方便地測量單相/三相開關橋式電路中所有的
信號 特性。例如可以測量 MOSFET 柵極驅動的電壓及電量，開關管的損耗及寄生特性，輸出功率及頻譜測量（EMC 一致性測試），控制電路的增益/相位及穩定度。CS448 包含一個帶隔離輸出的信號發生器產
生激勵信號，8 通道邏輯分析儀測量控制信號。兩臺 CS448 機器可以主/從級聯，采樣時鐘鎖相,成為一臺
8 通道隔離示波器。

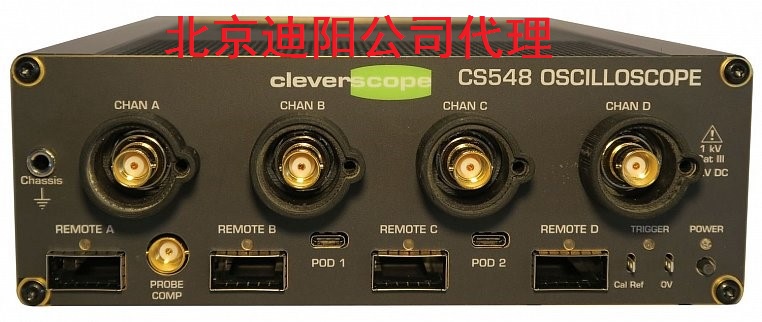

前面板
CS548隔離示波器 是 CS 448的升級款：
CS548 隔離通道示波器專為電力電子系統（包括高壓）測量而設計。
? 1kV 工作隔離電壓
? 1kV 耐壓輸入
內置 1-8 路數字通道:
? 1kV 工作隔離電壓 (2 組，每
組 4 通道)
? 100 Mbps 采樣速率
? 5 pF 對機殼
? 100 kV/us 電壓瞬變特性
? 邏輯門限電平
? 100 dB CMRR @50 MHz
? 14 bit ADC, 100dB 動態范圍
? 200 MHz 帶寬
? 10 pF 對機殼
? 100uV 電壓分辨率@ 0.8V 電壓量程
? 200uV rms 噪聲 @0.8V 電壓量程
? 探頭隔離器，安全保護
下面的測量應用將體現出 CS448 示波器獨一無二的性能特點
共模抑制
通道 A 被用來測試 CMRR，通道 A 輸入 20 dBV 信號， 顯示測試選擇 -120dB 到 -105dB. 刻度為 dB
CMRR. 通道 C 和通道 D 顯示 dBV 信號, 刻度為 dBV，（針對通道 A 的共模信號 ）。激勵信號+20 dBV, 泄
漏信號-125 dBc.
開關橋式電路的應用

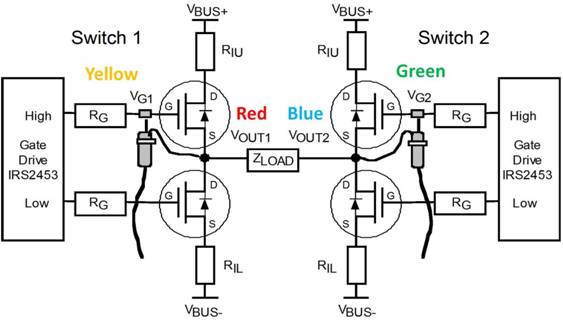

下面的全橋式系統，柵極驅動信號擺幅 500V，在 10ns 內。

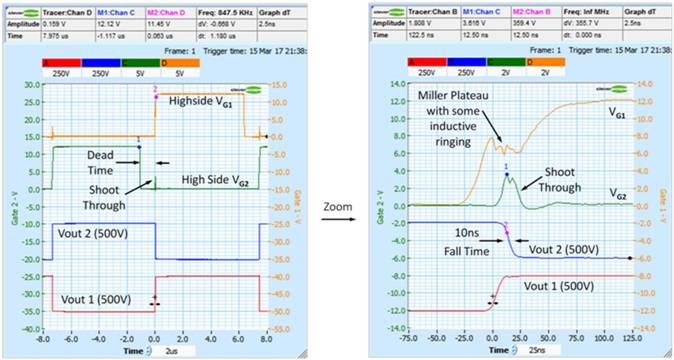

CS448 測量結果:
CS448 高共模抑制比，通道隔離特性，可以直接測量大電壓的柵極驅動（不需要額外的工具）?？梢?/span>觀測死區時間，脈沖時序，柵極充電特性及寄生特性。

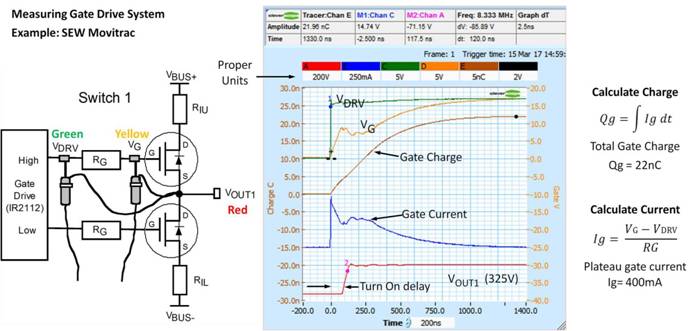

在 SEW 變頻調速器中測量柵極充電特性
CS448 高共模抑制比，通道隔離特性，可以對柵極驅動電阻兩端進行精確差分電壓測量，即使電壓擺
幅高達 325V（37ns 內）.高級數學運算可以用來計算柵極電流,再積分算出電量.

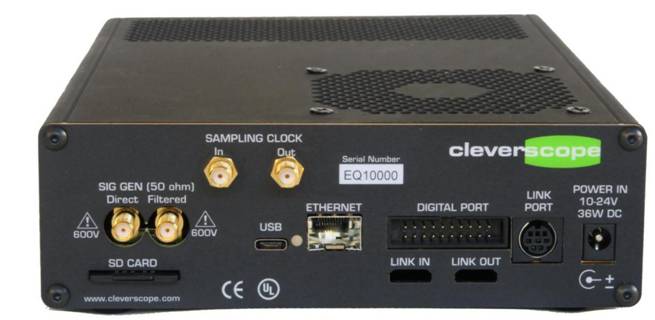

后面板
數字接口:
Link Port 接口:
? 600V 工作隔離電壓
? 0 - 65 MHz 頻率范圍
? 14 pF 對機殼
? 100 dB CMRR @50 MHZ
? 正弦波 任意波(含碼型發生).
100uV rms 噪聲
? 16 雙向接口連接到 Silego
SLG46533V 模擬/數字可編程
? 連接到 CS1070 0- 50 MHz 1A 功
率放大器, CS1110 探頭.
? Trigger In/Out 接口
? 含 UART, SPI 和 I2C I/O
? 觸發和控制
SD 卡接口:
USB 接口:
以太網接口:
? 采集數據可以存儲到 SD 卡中
? USB 3-C 插座
? USB3 @ 200MBps
? USB2 @ 30 MBps
? SFP 插座
? RJ45 插座，10/100/ 1000 Mbps
? 光纖 1Gbps
Link In/Out 接口:
? 用于多臺儀器級聯
? 同步采用始終
? 觸發和控制
電源輸入接口:
? 10- 24V DC, 36W.
? 可以用車載電源插頭.
觸發：
? 兩個 FPGA 的混合信號觸發器
? 觸發器具有時間插值功能，提高觸發精度
? 觸發器可以進行 AND/OR/XOR 組合
? 觸發器可以進行序列觸發，例如觸發 1（事件個數）-時間延時-觸發
2(事件個數),延時時間可以是<T, t1<T<t2, >T , 觸發器之間是完全獨立的
? 數字端口可以是數字信號的上升沿/下降沿，或者是多個數字信號的
0，1，X， 每位之間可以是 AND 或者 OR 的關系
? 模擬觸發器也可以按照數字時序來觸發
（1千伏）的隔離4通道示波器，100 dB的共模抑制比，有50兆赫頻率響應分析儀，LCR測量組件，MSP流盤系統，高分辨率頻譜分析儀，復雜的數學運算功能，Matlab和Excel驅動，外部采樣時鐘，以太網或USB接口，隔離的信號發生器、混合信號的捕獲
我們制造高精度的混合信號采集器，花了十多年時間開發出極其出色的軟件，易于使用和直觀。我們開發的示波器軟件能簡化工程師的日常工作。
苛刻的浮地測量要求主要源自電源控制電路，如馬達控制器、不間斷電源和工控設備。在這些應用領域中，電壓和電流可能會很大，足以給用戶和/或測試設備帶來危險。在測量浮地高壓信號時，有許多選項可以考慮。每個選項都有自己的優點和缺點。
差分測量與浮地測量比較
所有電壓測量都是差分測量。差分測量定義為兩點之間的電壓差。電壓測量分成兩類：
1. 參考地電平測量
2. 非參考地電平測量（也稱為浮地測量）
傳統示波器
大多數傳統示波器把"信號參考"端子連接到保護接地系統上，通常稱為"接地".通過這種方式，所有應用到示波器的信號或示波器提供的信號都會有一個公共連接點。這個公共連接點通常是示波器機箱，通過AC供電設備電源線中的第三條線接地，來保持在（或接近）零伏。這意味著每個輸入通道參考點都捆綁在一個接地參考源上。不應該使用傳統無源探頭，直接在參考地電平的示波器上進行浮地測量。視流經參考引線的電流數量，傳統無源探頭會開始變熱；在電流足夠高時，它會類似熔絲那樣熔化斷開。
浮地測量技術
為進行高壓浮地測量提供的不同選項包括：
■隔離輸入示波器
■差分探頭
■電壓隔離裝置
■"A - B" 測量技術
■示波器"浮地"技術

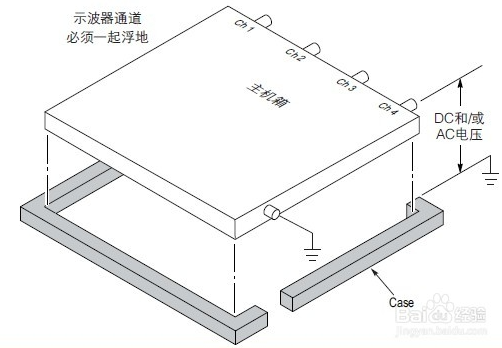

大多數臺式示波器共享下面所示的結構。在這種結構中，在進行多通道測量時，所有輸入信號必須有相同的電壓參考，共享的默認參考是"大地"接地。如果沒有差分前置放大器或外部信號隔離器，這些臺式示波器則不適合進行浮地測量。

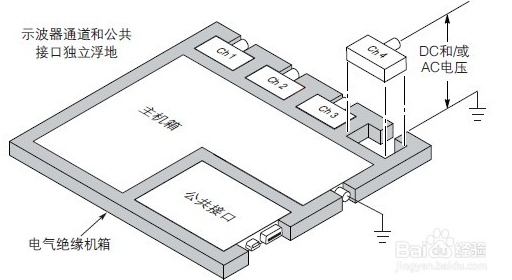

與傳統臺式示波器結構相比，這種隔離通道結構中的電壓參考沒有在儀器內部連接在一起。因此，使用的輸入的每個參考點必須連接到參考電壓上。獨立浮地隔離輸入仍由寄生電容耦合。這可能會發生在輸入?yún)⒖己铜h(huán)境之間，及手動發生在輸入?yún)⒖键c(diǎn)之間?；谶@一原因，建議把參考點連接到系統接地或另一個穩定電壓上。如果輸入的參考點連接到高速和/或高壓信號上，那么您應該了解寄生電容。
USB示波器市場領導者發布CS448四通道高清隔離示波器。這款儀器具有四個差分輸入通道及各種探頭，能夠用于從毫伏至1000 V CAT III 的各種應用的測量。該新型示波器解決了在非接地參考電路元件上進行精確電壓波形測量時長期存在的問題，使電氣工程師可以在出現共模信號的情況下自由進行差分電壓測量，該新型儀器在四個通道上具有200MHz模擬帶寬，14位ADC，500Ms/s采樣率，最多250M捕獲內存，通道間，通道和參考地之間具有1KV CATIII電壓隔離能力，共模抑制比CMRR高達100dB@50MHz, 2臺CS448可以級聯成8通道隔離示波器。
電子工程師經常需要在出現高共模噪音或不斷變化的偏移電壓的情況下進行各種低壓測量。接地參考示波器要求使用兩個輸入通道和A–B 數學函數來觀察感興趣的差分信號。但是，由于需要兩個輸入通道，因此大部分示波器不具備足夠高的共模抑制比(CMRR)，也不具備進行具有充分精確度測量所需的分辨率。在多相配電系統上進行工作的工程師需要測量相間AC 電壓，而不是相地之間的電壓。不能使用接地參考示波器，因?yàn)樗鼤?huì)導致短路。外部差分探頭是一種解決方案，但是它們比較昂貴且較為笨重，每個探頭還必須配備自己的電源。CleverScope CS448四通道高清示波器具有隔離差分輸入及各種探頭的選擇，可以同時解決這些問題。CleverScope 最新設計的FET探頭系統可以精確采集高電壓快速上升沿（10ns內電壓變化高達500V）， CS448 同時還保持了CleverScope 示波器產品其他優越性能，內置帶隔離輸出的信號源，邏輯分析儀，協議分析儀，頻率響應分析儀，阻抗分析儀，數據記錄儀等。另外標配USB3.0 接口，內置SD卡接口，選配千兆以太網（或者千兆光纖接口），進一步提升了CS448 的數據傳輸/存儲能力。
