數據采集及回放系統

2/4 通道PicoScope 4000虛擬示波器

生產廠商： 迪陽公司代理 產品型號： pico4424
產品簡介： 有2通道和4通道，20 MHz模擬帶寬，80 MS/s實時采樣率，12-16 bits分辨率，1%精度和寬輸入范圍，PicoScope 4000系列USB示波器是功能強大的高分辨率示波器。

售價：￥9800

產品	通道數	帶寬	采樣率	緩存	分辨率 (增強)
PicoScope 4224 9800元	2個通道	20 MHz	80 MS/s	32 MS	12 位 (16 位)
PicoScope 4224 IEPE 12800元	2個IEPE通道	20 MHz	80 MS/s	32 MS	12 位 (16 位)
PicoScope 4226 9800元	2個通道 + 外部觸發和任意波形發生器	50 MHz	125 MS/s	32 MS	12 位 (16 位)
PicoScope 4227 12800元	2個通道 + 外部觸發和任意波形發生器	100 MHz	250 MS/s	32 MS	12 位 (16 位)
PicoScope 4424 15800元	4個通道	20 MHz	80 MS/s	32 MS	12 位 (16 位)

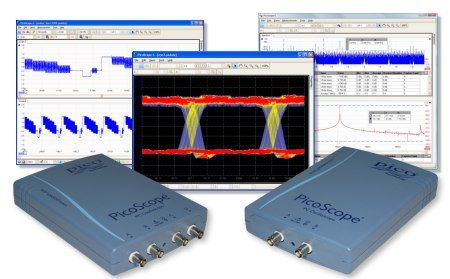

2通道PicoScope 4224和4通道 PicoScope 4424
precision scopes

是高清晰高分辨率示波器，特別適合常規，科研
和現場服務使用。它具有12位分辨率（在增強分
辨率模式下可調整到16位）和1%精度，因此也適
用于噪音，振動和機械分析。

小信號到大電壓都可測量

PicoScope 4000系列示波器輸入范圍從 ±50 mV
to ±100 V滿刻度，所以你可以測量傳感器的小信
號，也可以測量電源電路和馬達驅動的高電壓。

便利和速度都能滿足你需要

你的PicoScope 4000系列示波器由 USB 2.0 接口
供電，所以你不需要隨身攜帶笨重的變壓器或者
電池。USB口也輸送高速數據到你的PC，給你高
速，高分辨率的顯示。利用80 MS/s實時采樣，4000系列是最快的USB供電的12位示波器。

深度存儲器，實現高性能

由于采用先進的32兆緩存，該緩存始終工作，因此在緩存大小和性能之間從來就沒有任何讓步。PicoScope 4000系列始終同時最大化緩存尺寸和顯示刷新率?，F(xiàn)在你可以很容易捕捉每個波形的每個細節而不用降低你的示波器性能。

達到80 MS/s實時采樣率
達到20 MHz帶寬
32 M樣本緩存
達到 4 個通道
免費軟件升級
5年保修

給你全面的軟件包

PicoScope 4224 和 4424 包含 PicoScope示波器軟件。給你一個容易使用的完整的測試和測量實驗室。它也是一款全功能的
示波器，例如數字余輝，數學功能，和自動測量。PicoScope軟件也
可以使 PicoScope 4224 或 4424 具有頻譜分析儀的功能。PicoScope
可以在任何PC上免費使用，它定期升級新功能和增強的功能，可以在
我們的網站上免費下載最新版本。PicoScope

我們知道你可能要寫自己的軟件或者用第三方軟件來控制你的PicoScope
示波器。沒問題。我們也提供免費的軟件開發包包含各種軟件驅動和
實例代碼，并且我們也可以給 Linux用戶32位和64位驅動。

買得起的 IEPE 示波器

通常，如果你想要用IEPE傳感器，你就必需買一臺價格昂貴帶有IEPE接口的示波器，或者買一個同樣昂貴的附加模塊?，F(xiàn)在不用了，我們的PicoScope 4224 IEPE價格能讓你買得起，并且內置IEPE接口，可用于行業標準的IEPE加速度傳感器和麥克風。

給你強大的高分辨率示波器

有2通道和4通道兩個版本，20 MHz模擬帶寬，80 MS/s實時采樣率，12-16 bits分辨率，1%精度和寬輸入范圍，PicoScope 4000系列USB示波器是功能強大的高分辨率示波器，能全面滿足你的要求。

當你擁有PicoScope高分辨率示波器的時候，你也同時擁有一套功能強大的軟件，
使你充分發揮示波器的功效。

PicoScope 6軟件
包括下列功能：

10000個波形緩存
高級觸發
高級縮放控制
任意波形發生器
自動安排坐標軸
自動設置
自動測量
AWG編輯器
CMD-line文件轉換
連續流模式
可定制探頭
數字余輝模式
輕松數據導出
等效采樣
免費升級
線性插值
低通濾波
波罩測試
數學函數
快速觸發模式
參照波形
分辨率增強
串行解碼
信號發生器
Sin(x)/x插值
頻譜分析模式
XY示波器模式

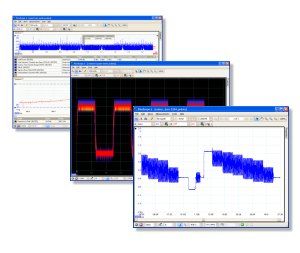

PicoScope示波器軟件

PicoScope是你的全面測試和測量實驗室，操作方便，用途廣泛。

啟動PicoScope, 點擊“自動設置”，你的PC立即變成一臺功能強大的示波器，
同時為你設置好時基和觸發。點擊“余輝模式”就可以轉換成傳統模擬示波器
的熒光屏 - 用于顯示復雜的模擬信號和捕捉毛刺。點擊“頻譜模式”你的示波
器就變成FFT頻譜分析儀。等等，功能繁多。

使用PicoScope中的自動測量功能你可以自動測量所有數值，例如峰-峰電壓，
上升時間，和信噪比 - 把你的 PicoScope 4000 示波器變成一臺萬用表。

“但是我的萬用表能夠測量電阻！”你們的示波器能嗎？用你的示波器一個通
道測量電壓，電流用另外一個通道，然后用內置的數學功能自動顯示電阻。

盡管有那么多先進功能，但PicoScope還是很快并且操作方便。即使你使用
傳統“旋鈕和按鍵”示波器已經多年，但是PicoScope直觀的控件和熟悉的
Windows用戶界面使之特別容易使用。

PicoScope軟件定期升級，不斷增加新功能和不斷完善。你可以從我們的網站上免費下載升級軟件，保證你的示波器始終擁有最新功能和得到加強。

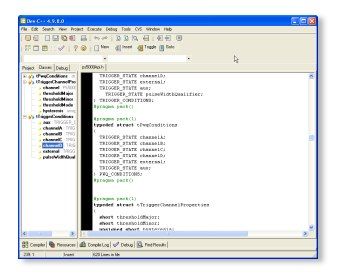

軟件開發組合和Linux驅動

你的PicoScope示波器包含一個軟件開會包(SDK)。該SDK包含一系列軟件驅動和實例代碼，你可以用這些實例代碼寫你自己的軟件或者在你的PicoScope示波器上使用第三方軟件。

我們也為Linux操作系統的用戶提供32 和 64-bit Linux驅動。

4224和4424示波器參數

示波器 - Vertical
型號	PicoScope 4224 （查看 4224 IEPE 參數表）	PicoScope 4424
帶寬	20 MHz (10 MHz 在 ±50 mV 范圍)
上升時間（計算值）	17.5 ns在所有量程除了50 mV；35 ns 在50 mV量程
輸入通道數	2通道	4通道
垂直分辨率	12 位
增強垂直分辨率	16 位
直流精度	±1%
輸入靈敏度	10 mV/div to 20 V/div
輸入特性	1 MΩ 并聯 22 pF
輸入類型	單端，BNC接頭
輸入耦合	軟件可選交流/直流
輸入范圍(滿刻度）	±50 mV to ±100 V 分為 11 個量程
過載保護	±200 V (DC+AC 峰值)

示波器 - 垂直
最大采樣率（單觸發）使用1個通道使用2個通道使用3 或 4個通道	80 MS/s 80 MS/s	80 MS/s 80 MS/s#1 20 MS/s
最大采樣率 (連續流模式)	1 MS/s (在 PicoScope 內記錄長度限制到 20 MS，當使用所提供的 API 時無限制)
緩存	在工作的通道之間共享 32 M采樣點
波形緩存	達到10000個波形
時基范圍	100 ns/div to 200 s/div
時基精度	50 ppm with <= 10 ps 抖動

觸發
源	任何輸入通道
基本觸發	自動, 重復, 單次, 快速，無
高級觸發	上升沿，下降沿，邊沿帶磁滯, 脈沖寬度, 矮脈沖, 漏失, 開窗
最大觸發前延遲	10 x “每格”時基設置
最大觸發后延遲	50 s

頻譜分析儀
帶寬	20 MHz
頻率范圍	DC to 20 MHz
最大二進制數	1,048,576
顯示模式	幅值、平均值、峰值保持
開窗類型	矩形、高斯、三角形、布萊克曼、布萊克曼-哈里斯、漢明、漢恩、平頂

PC 要求
最小	處理器: Pentium II處理器或同級內存: 64 MiB (XP) / 512 MiB (Vista) / 1 GiB (Win 7) 最小操作系統: 32 or 64-bit edition of Microsoft Windows XP SP2, Vista or Windows 7 端口: USB 2.0 compliant port
建議	處理器: 2 GHz Pentium IV 處理器或同級內存: 256 MiB (XP) / 1 GiB (Vista / Win 7) 操作系統: 32 or 64-bit edition of Microsoft Windows XP SP2 (or above), Vista or Windows 7 端口: USB 2.0兼容口

環境
操作環境溫度范圍 Humidity	0 °C 至 45 °C (15 °C至40 °C對于標稱精度) 5% to 80% RH, 非冷凝
存放環境溫度范圍濕度	-20 至 +60°C 5 至 95% RH, 非冷凝

物理尺寸
尺寸	200 x 140 x 35 mm (大約 7.9 x 5.5 x 1.4 in)
重量	<500 g (大約 1.1 lb)

軟件
PicoScope 6 for Windows	PicoScope 6軟件是你全面的測試和測量實驗室。功能包括：捕捉模式 - 示波器，頻譜分析儀和,余輝模式。數學通道 - 求反數，加法，減法，乘法和除法通道，或者用標準的四則運算，指數和三角函數生成你自己的函數。波罩容限測試 - 合格/不合格, 不合格計數, 總數 串行解碼 - 串行總線數據解碼，例如 I2C，CAN總線等等自動測量示波器模式: AC RMS, 周期, DC平均, 占空比, 下降率, 下降時間, 頻率, 高脈沖寬度, 低脈沖寬度, 最大, 最小, 峰與峰, 上升時間和上升率頻譜模式: 峰值上的頻率, 峰值上的振幅, 總功率, 總諧波失真(THD), 總諧波失真加噪音(THD+N), 無雜散動態范圍(SFDR), 信號+噪音+信號失真+信噪比(SINAD), 信噪比(SNR)和互調失真(IMD)。輸出數據格式 - Comma separated values (CSV), tab delimited (TXT), windows bitmap (BMP), graphics interchange format (GIF), portable network graphics (PNG), MATLAB 4 format (MAT)。 PicoScope 6軟件的詳細介紹 >
軟件開發包	適用于各種編程語言的驅動和樣例代碼不斷增加。
