WS6以太網高速數據采集系統

WS6、WS5 以太網連接的數據采集卡是兩款先進的LAN數據采集卡

可通過無線、以太網、USB三種模式連接電腦

WS6、WS5以太網數據采集卡有6種不同的基本型號：

容易實現遠距離測量

無需擔心損壞電腦，消除損壞電腦的風險

在負載下診斷發動機故障

以太網數據采集卡，是用戶在測量中遇到難于解決的問題時，給用戶提供的最佳解決方案

用示波器加速客戶的創業創新步伐

基于PC的以太網數據采集卡的優勢

1、內置UPS不間斷電源,通過WiFi能進行高速無線測量

2、通過網絡和互聯網實現遠距離測量，這樣移動測量就變?yōu)楹茌p松的事情，例如在運輸系統上采集，或移動裝置上采集。

3、由于是無線測量，并且是電隔離的，所以無需與PC電腦連接。

4、獨立測量，能高速200MSa/s實時高速記錄。

5、容易的無線WiFi設置連接，自動發現，無需輸入IP地址

6、有許多二次開發示例的SDK，可以方便地將無線（WiFi）示波器

集成到自己的應用系統中

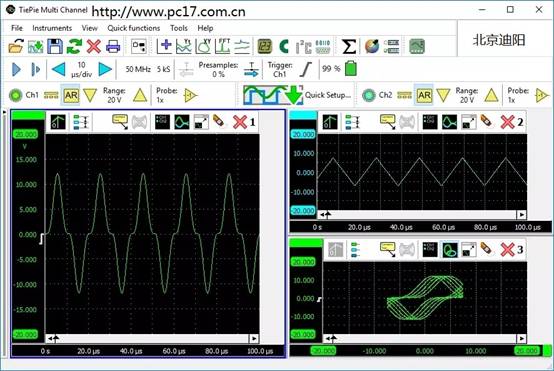

無線、以太網數據采集軟件

使用強大的多通道數據采集軟件，無線、以太網數據采集可以當作示波器、頻譜分析儀、數據記錄器、萬用表、任意波形發生器和協議分析儀用。該軟件包括700多個快速設置，可以在一次單擊中配置無線WiFi數據采集進行測量?？焖僭O(shè)置的方法以樹狀結構圖顯示，按應用程序精心排序。只需點擊幾下鼠標就可以進行復雜的測量。

以太網數據采集卡的連接方式

使用USB 3.0直接連接到PC/筆記本電腦

連接到本地WiFi網絡

通過本地網絡連接

用于現場操作的獨立WiFi網絡

通過internet連接到遠程位置

無線WiFi數據采集卡電池

使用內置電池，無線WiFi數據采集卡，可以在沒有外部電源的情況下測量數小時。當通過無線WiFi連接采集時，這種內置電池?fù)碛凶詈玫碾娏鞲綦x。此外，這種內置電池還具有UPS功能，可在斷電時繼續采集。

WS6無線、以太網數據采集卡

技術含量高的無線WiFi數據采集卡

1 GSa/s采樣，四通道14位高分辨率以太網數據采集卡。

主要規格

8、12、14、16位動態分辨率，0.25%直流垂直精度，0.1%典型值

高達1 GSa/s采樣，高達250 MHz帶寬

每個通道最多256 MB內存

高達200MSa/s的連續存儲硬盤速率

1ppm時基精度

Ws6能無線WiFi連接電腦

使用Ws6以太網數據采集卡，比使用有線連接基于PC的數據采集卡還要容易：只需打開WS6并啟動計算機上的多通道軟件即可。

WS6不需要電源線，無需接口電纜，因?yàn)槭褂玫氖且蕴W(wǎng)連接到計算機上的，由于是電池供電，可以在滿格電池上運行數小時，這樣一來，測量是完全浮動，完全與計算機隔離。WS6無線WiFi示波器可以放在任何難以觸及的測量測試場合，或者測量測試現場不能有電纜或電線進行連接的移動場合。

由于WS6是無線WiFi連接的數據采集器跟計算機沒有接觸，因此不存在損壞計算機的風險。

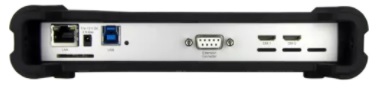

局域網LAN連接方式

當在有線網絡可用的遠程位置進行測量時，Ws6無線WiFi示波器也可以通過其LAN端口使用。通過網絡在任何位置進行測量，而不需要計算機靠近被測對象。

WS6以太網數據采集使用1Gbit LAN網絡連接，可以實現比無線WiFi方式更高的連續存儲測量的性能。

USB 3.0連接方式

當不需要或不可能進行無線測量或局域網連接測量時，WS6無線WiFi示波器也可以通過USB3.0端口連接。這樣還可以更高進行連續存儲測量。此外，當通過USB口連接時，WS6無線WiFi示波器也可以通過CMI耦合電纜與其它示波器組合成多通道或其它測量模式。

WS5/Ws6無線WiFi示波器有很寬范圍的使用環境，可以通過以太網(局域網、WiFi或廣域網)連接使用，也可以通過USB 2.0 / 3.0連接使用。內置電池為無線WiFi示波器提供了完全無線連接測量。測量儀器與電腦之間完全光電隔離，不會損壞計算機，并能與被測物體保持較長距離。這種基于無線PC的高速數據采集為用戶提供了更多的測量應用。

通過WAN連接，可以執行全球范圍的測量。不需要網絡方面的專門知識。多通道軟件給出了可用的USB儀器和網絡儀器的概述。只需打勾即可開始測量。

以太網數據采集卡具有以下優點:

無線采集通過WiFi進行(電流隔離)，因?yàn)閮?nèi)置電池

移動采集是可能的，例如在運輸系統和移動設備上

局域網和廣域網數據采集可用于遠距離采集

可在Wifi和局域網/廣域網上連續實時高速數據采集

USB測量獨立應用程序和高速數據采集高達200msa /s

WiFiScope是如此透明，以至于以太網連接的儀器似乎直接連接到計算機。示波器、頻譜儀、數據記錄儀和電壓表的所有硬件和軟件功能都通過網絡保持可用。不需要特定的網絡知識。

 我們的座右銘再次適用:插入即測量!

 為了降低基于pc的數據采集安裝成本和增加靈活性，WiFi和LAN / WAN測量儀器是解決方案。以前不可能實現的測量應用，例如長距離測量、在不安全或嘈雜的地方進行測量、在移動裝置進行測量或在不同的地方閱讀儀器進行測量，現在都可以實現。有了TiePie工程的WiFi示波器系列，可靠的WiFi和局域網/廣域網測量解決方案現在可以在不影響測量質量的情況下獲得。

以太網數據采集幾種可能的連接方式：

多種連接方式進行高速數據采集

WS5和WS6無線示波器為電子測量增添了新的維度。儀器可以在辦公桌上測量及采集數據，也可從另一個辦公室，或從測試現場，甚至從世界其它角落。用戶只需要一個USB連接或無線連接或有線以太網LAN連接就能測量，這一點是WS6、WS5獨有的。

當標準示波器使用：

無論哪種類型的數據連接，都能使用儀器的最高采樣率進行采集。因此，用WS6-1000以太網數據采集器，用戶可在世界上任何地方以1GSa/s的采樣率進行采集，這與數據連接方式無關。

流盤或高速數據采集模式

在流盤或高速數據采集模式下工作時，儀器連續測量而不丟失數據。實時流盤軟件支持在連續測量的同時可查看測量數據，并將信號鎖住觀察。在高速數據采集模式下，最大采樣速率取決于數據連接的速度。在實時流盤測量中，信號是連續測量的，沒有中斷。在高速數據采集過程中，可以立即查看測量數據，同時還可以瀏覽測量數據，查看已測量的數據。實時流盤存儲在計算機的硬盤上，以便以后查看。

通過USB3.0連接，高速流盤數據采集為最快：200 MSa/s（5 ns掃描間隔）。利用有線以太網LAN連接，高速數據采集速率約為20 MSa/s（50 ns掃描間隔）。有了無線WiFi連接，高速數據采集速率大約是1MSa/s（1秒的掃描間隔）。當然這些流盤速率還取決于所用計算機的性能。

WS6無線示波器的高速數據采集功能，為無線存儲高速連續測量信號提供了多種可能。無線示波器可用于長達一年的連續數據記錄?，F(xiàn)在可以用無線示波器在長距離上高速記錄數據。

9種測量方式：

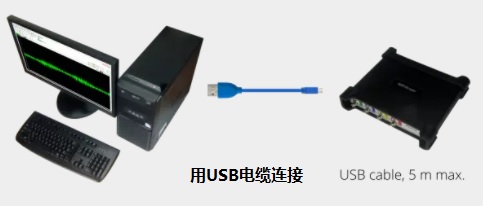

第一種：近距離測量

高達200MSa/s實時流盤數據到計算機。

一臺PC通過USB電纜直接連接到一個WS6無線采集卡

無線示波器可通過USB扣或外接電源供電，并備有UPS不間斷電池供電。

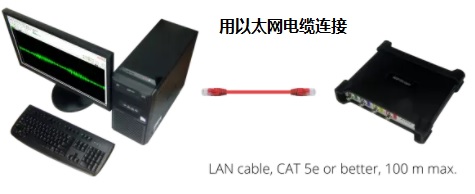

第二種：遠距離測量

用網線可達100米的距離測量。通過增加網絡交換機和額外的網絡電纜，可以以100米為單位的步幅，增加測量距離。網絡方式能高達20 MSa/s的實時高速數據流盤。一臺PC通過網絡LAN電纜直接連接到一個無線示波器。

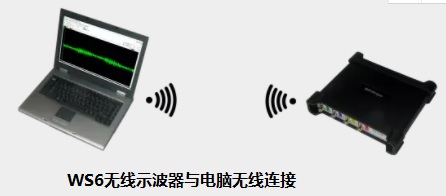

第三種：電隔離測量

在無線WiFi信號范圍內，與計算機能電隔離測量。避免了由接地回路引起的失真，并保護PC免受高壓峰值的影響。無線網數據采集卡的應用程序與計算機不連接下使用。可進行高達1 MSa/s的實時數據記錄，最長可記錄許多天。

一臺PC可無線WiFi直接連接到一個無線示波器上。

無線示波器由內置UPS電池或外部電源供電。

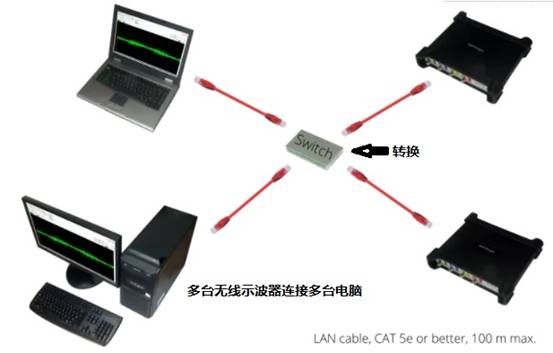

第四種：用多個無線示波器進行遠距離測量

允許連續幾天的高速實時數據流盤，采樣間隔為50 ns或20 MSa/s。

一臺或多臺PC通過網絡LAN電纜連接到一臺或多臺無線示波器上。

無線示波器由其內置UPS電池、以太網電源或外部電源供電。

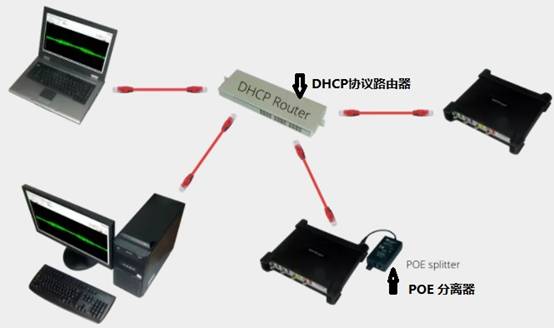

第五種：監視多個過程并在不同位置進行測量

在不同的遠程位置使用多個無線示波器在不同的位置使用多臺pc機進行測量?？蛇M(jìn)行高達20 MSa/s的流盤測量。

一臺或多臺PC連接到有線網絡中的一臺或多臺無線示波器

無線示波器由其內置UPS電池、以太網電源或外部電源供電。

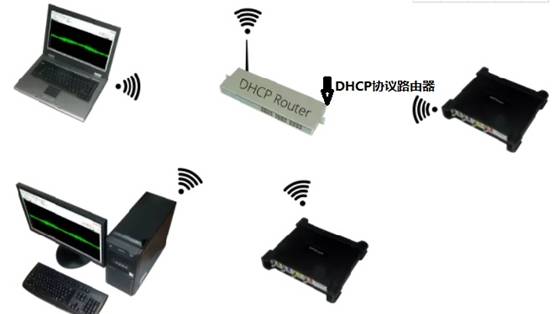

第六種：多臺無線示波器進行電隔離測量

當必須在不同位置測量且不允許接地回路或可能存在較大電位差時，可使用多個無線示波器測量。采樣率高達1 MSa/s的實時流盤測量是可能的。

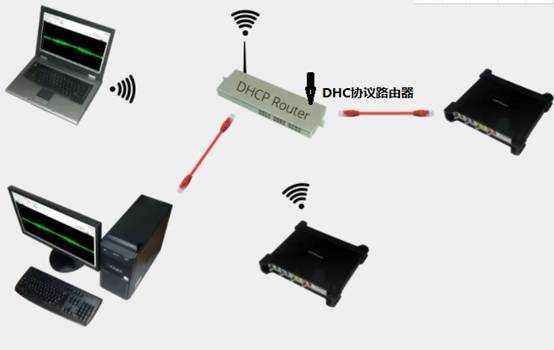

在無線WiFi網絡中，一臺或多臺無線示波器可連接到一臺電腦或多臺電腦。

無線示波器由內置UPS電池或外部電源供電。

第七種：在現有局域網中用多個無線示波器進行電隔離測量

可實現采樣率高達20 MSa/s的高速數據采集。

在有限/無線WiFi網絡中一臺或多臺無線示波器可連接到一臺電腦或多臺電腦

無線示波器由其內置UPS電池、以太網電源或外部電源供電。

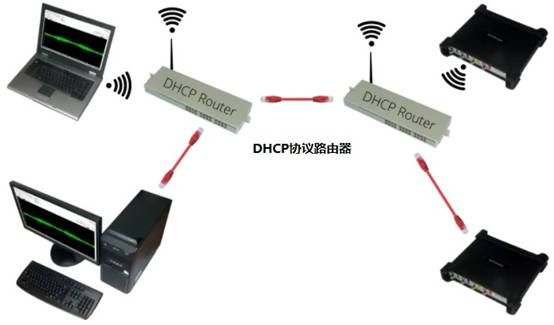

第八種：用多個無線示波器在不同位置進行長距離電隔離測量

高速流盤數據采集與采樣率高達20毫秒/秒是可能的。

在不同的網絡中一臺或多臺遠端無線示波器可連接到一臺電腦或多臺電腦

無線示波器由其內置UPS電池、以太網電源或外部電源供電。

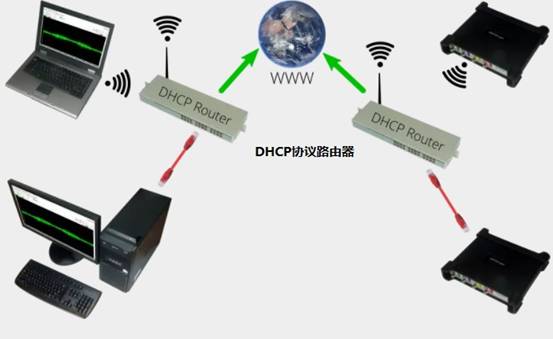

第九種：經互聯網多臺無線示波器進行全球測量

高速流盤數據采集與采樣率高達5 MSa/s是可能的。

通過internet一臺或多臺遠端無線示波器可連接到一臺電腦或多臺電腦

無線示波器由其內置UPS電池、以太網電源或外部電源供電。

WS6這款強大的無線WiFi示波器有高達1 GSa/s的快速采樣、12、14和16位的柔性分辨率，以及所有四個通道64MB的內存。示波器支持高達200 MSa/s的測量數據連續存儲電腦硬盤，并可使用CMI接口與其他示波器同步，形成具有同步時基的多通道組合儀器。默認情況下，CMI接口在WiFiScope WS6上可用?？蛇x件，WiFiScope WS6可以在每個信道上進行確認連接SureConnect連接測試和電阻測量。

WS6無線示波器在質量和靈活性上與其他任何示波器比較都是無與倫比的。

堅固的工業設計

WS6無線示波器采用堅固的設計。它的外殼前部和后部都裝有橡膠保護裝置。這些保護使WS6免受機械沖擊的損壞。橡膠有助于吸收沖擊，并保護WS6前部和后部的連接器，這部分屬于保護區。

此外，橡膠防止WS6示波器滑動。橡膠保護器有特定的凹槽，簡化了儀器的重疊。儀器上還有些孔，這些孔可連接一條帶子，將儀器懸掛在受試者附近。

確認連接SureConnect功能：

WS6無線示波器的確認連接SureConnect功能，使使用者測量信號時立即告訴您測試探針或夾子是否真實的接觸到信號。不用懷疑你的探頭或探針接觸到還是沒有接觸到信號。

關于確認連接SureConnect的更多信息請看PDF文件

電磁干擾預符合性試驗

WS6-1000XMES無線示波器，電磁干擾分析儀的強大功能使用戶能夠快速進行良好的電磁干擾符合性測試。通過這種經濟有效的測試，避免額外訪問昂貴的EMC測試設備，節省了時間和金錢。提供的EMI探頭組TP-EMI-HS6包含三個磁場（H場）探頭和一個電場（E場）探頭。三腳架確保探針可以正確地放置在被測物體上。

多個儀器同步連接：

WS6示波器配備了復雜的CMI同步總線，允許通過耦合電纜將多個WS6示波器相互連接，組成多通道組合儀表。所有儀器將以相同的采樣頻率進行測量（0 ppm偏差?。３送娇偩€外，CMI還包含觸發總線和檢測總線。連接儀器的最大數量僅受可用USB端口數量的限制

高精度的分辨率：

WS6無線WiFi示波器有14位和16位的高分辨率。所以使用WS6示波器測量的信號時的分辨率是多數獨立臺式示波器的256倍，后者通常具有8或9位的低分辨率。WS6精密示波器的高分辨率使測量信號具有更高的精度，因此量化誤差要低得多。

WS6示波器的大內存

當以高采樣率進行測量時，需要長記錄長度/大內存才能在采集緩沖器中記錄完整的信號。其它多數示波器僅有2.5 kSamples或100 kSamples存儲內存，而 WS6示波器每個通道最多有256 MSamples存儲內存，這取決于選定的分辨率和通道的數量。當以14位分辨率和所有四個通道進行測量時，每個通道的可用內存為32 MSamples內存。這給了用戶300到100000倍的內存。大的內存的一個優點是，一次只能準確捕獲快速現象，或者一次可以測量完整的串行通信信號塊。例如，完整的串行通信，如CAN總線信號，可以在一個記錄中進行測量，然后進行審查和分析。

帶寬限制功能：

通常帶寬越大越好，這似乎付合常理，但帶寬越寬，噪聲也就越大。為了減少噪音， WS6示波器有為的每個通道帶寬限制的設置，這樣確保測量噪音很小，測量精度準確，能夠穩定觸發。

詳細說明及技術指標請看北京迪陽世紀官網：www.trmgy.cn

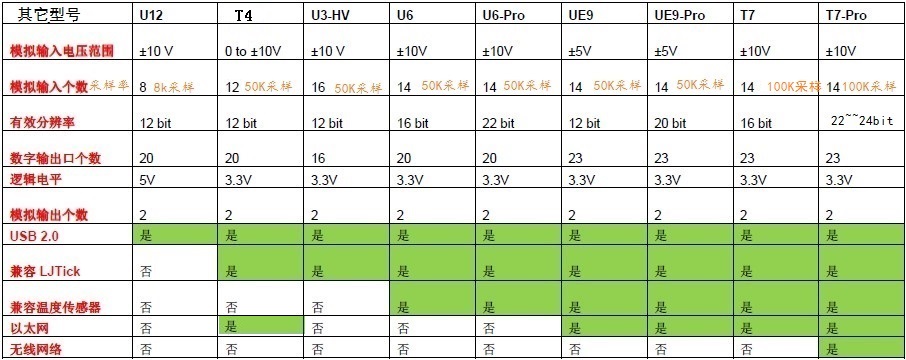

其它以太網數據采集卡：
