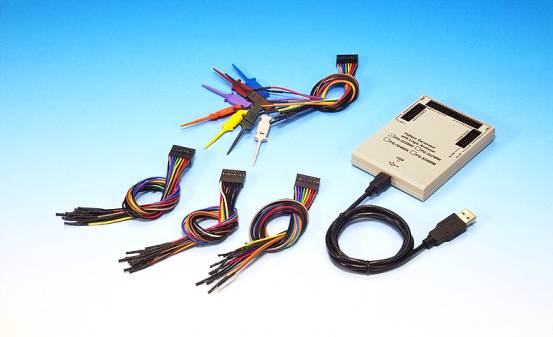

PG32400K,400MHz:32通道USB口邏輯分析儀同圖形發生器

型號:

  PG-32400 K

  [512K]

 PG-32400M

  [2 Mega]

備注:

圖型發生器的更新速率:

邏輯分析儀內時鐘采樣速率:

從 1Sa/s 到 400 MSa/s

    同 1, 2, 5 步



邏輯分析儀外時鐘采樣速率:

 到 200 MSa/s

外部時鐘Ext. clk0 和外部時鐘 Ext.clk1 用標準的TTL (1.4V 門限電壓) 組合 OR, NOR, AND, NAND

記錄長度:

32通道: 256K x 2 /通道

16通道: 512K x 2 /通道

32通道: 1M x 2 /通道

16通道: 2M x 2 /通道

總存儲量 = (256K / 1M) x 2 x 32 通道

每個邏輯通道定義:

Ch 0 ~ Ch31 (圖形發生 +邏輯通道.

GOE ? (全部輸出允許低電平有效).

2 個外部時鐘.

32 個雙向邏輯通道缺省為外部時鐘 Ext.clk0, Ext.clk1

(OR, NOR, AND, NAND)



I/O 帶寬

   DC 到 200 MHz

 同 < 30pF 負載

輸入阻抗:

   100 KΩ // 8pF

 同 100 Ohm 系列

最大. 輸入電壓

      +5.5V to  -0.5 V



I/O 類型 (驅動電流,門限電壓)

   LVC1.5V (10mA, 0.75V)

LVC1.8V (12mA, 0.9V)

 LVC2.5V (16mA, 1.2V)

 LVC3.3V (20mA, 1.4V)

    SSTL2 II 2.5V (16mA, 0 to 2.4V)

 SSTL3 II 3.3V (16mA, 0 to 3V)

驅動電流

(平衡源和接收器)

標準的邏輯輸入/輸出 I/O.

輸出延時

典型值 < 10 ns

輸入/輸出雙向改變

通道斜率

典型值 < 200 ps









觸發位置:

-67M 到 256K / 512K

-67M 到 1Mega / 2Mega

用戶可定義任何觸發位置.

最大. 觸發速率:

100MHz / 10ns



觸發限定:

0, 1, x (任意)

設置所有觸發通道

同時觸發圖形發生器和邏輯通道

電源支持:

無需外接電源

從 USB 口 < 450mA

觸發沿：

在觸發成為“真”或觸發成為“假”時觸發

觸發方式：

單次方式：當觸發條件滿足時，捕捉一次數據緩沖區的值。普通方式：當觸發條件滿足時，捕捉一次數據緩沖區的值，然后再重復捕捉。自動方式：如果在一個設定時間內，一直進行捕捉.

時序狀態：

32通道的數據可用時序波形顯示，每個通道的顏色可以獨立自調整，對每個通道名稱均可用多達9個字母來顯示，并能以任意序列來顯示，用戶也能按ASCII碼二進制，八進制，十六進制，用戶自定義的助記符格式整合和觀察。顯示A游標游標和觸發游標之間的時序。縮放比率為水平方向1/50倍至50倍，垂直方向1倍到2倍。每個通道的顏色能獨立設置

狀態列表：

通道數據能以組的方式進行顯示，并也能按ASCII碼，二進制，八進制，十六進制，用戶自定義的助記符格式顯示，每個通道的數據也能按用戶指定的序列來顯示，顯示A游標B游標和觸游標之間的時序

凈重:

0．5KG

尺寸:

107mm x 77mm x 16mm

打印輸出：

Windows 軟件狀態和時序波形能夠打印在任何與 windows兼容的打印機上。

輸出數據：

數據和設置能以后綴.LA格式保存，為以后的顯示和分析用，數據也能以Excel格式保存，為其它程序調用。

軟件:

支持：WINDOWS2000/XP

國際品質

國內價格

 系列型號(USB口)基本緩存

采樣

速率

通道

最大存儲

實測帶寬

觸發門

限電壓

觸發

功能

全套價格含配件

PG32200K/256K

200MHz

32

256K(max)

100MHz

0 ~ +3V

復雜

2900元

PG32200M/1M

200MHz

32

1M(max)

100MHz

0 ~ +3V

復雜

3900元

PG32400K/512K

400MHz

32

512K(max)

200MHz

0 ~ +3V

復雜

4900元

PG32400M/2M

400MHz

32

2M(max)

200MHz

0 ~ +3V

復雜

5900元

LA2132K/256K

(有三種型號)

LA2132K2/256K

LA2132K8/256K

LA2132K512/256K

250MHz

32

256K(max)

125MHz

LVDS下

200MHz

-3.7 ~ +1.9V

K2，K8，K512分別是2級，8級512級觸發

900元

K2型號

1900元

K8型號

2900元

K512型號

LA2132M/1M 系列

(有三種型號)

LA2132M2/1M

LA2132 M8/1 M

LA2132 M512/1M

500MHz

32

1M(max)

125MHz

LVDS下

200MHz

-3.7 ~ +1.9V

M2，M 8，M512分別是2級，8級512級觸發

1900元

M2型號

2900元

M8型號

3900元

M512型號

LA2132G/4M 系列

(有三種型號)

LA2132G2/1G

LA2132 G8/1 G

LA2132 G512/1G

1GHz

32

4M(max)

125MHz

LVDS下

200MHz

-3.7 ~ +1.9V

G 2，G 8，G 512分別是2級，8級512級觸發

2900元

G2型號

3900元

G8型號

4900元

G512型號
