pico5203(三合一)雙通道數字示波器+頻譜+波形發生器
生產廠商： 迪陽公司代理
產品型號： picoscope5203
產品簡介： PicoScope 5203 , 2通道數,8 位,帶寬250 MHz ,單次采樣1 GS/s ,最大采樣（重復信號）,20 GS/s 緩沖器大小32 MS/通道,帶波形發生器
產品簡介： PicoScope 5203 , 2通道數,8 位,帶寬250 MHz ,單次采樣1 GS/s ,最大采樣（重復信號）,20 GS/s 緩沖器大小32 MS/通道,帶波形發生器
售價：￥23000
在現代PC示波器和昂貴的傳統臺式示波器之間做出選擇很難嗎？
具有領導級的帶寬，采樣率和存儲深度以及內置任意波形發生器，5000系列PC示波器使你的選擇更容易。
250 MHz帶寬
1 GS/s實時采樣率
128MS記錄長度
任意波形發生器
沒有放棄的示波器
.jpg)
在此價位的所有其它示波器都會要你放棄這三種關鍵參數中的一個：帶寬，采樣率或者記錄長度。
但PicoScope 5000系列不讓你放棄任何一種關鍵性能。高帶寬和采樣率
在PicoScope 5000的心臟是它能夠精確地和失真最小地使信號數字化。1 GS/s的實時采樣率使250 MHz
的模擬帶寬更加完備。對于重復信號，一種等效采樣( ETS )模式增加采樣率到20 GS/s。
超大容量緩存
現在大多數數字示波器都有高采樣率，但是它們中的很多只有微小的緩沖存儲器，這意味著你只
能在少量時基上使用最大的采樣率。5204示波器的巨大128MS(128,000,000)記錄長度確保復雜的波形
在全部采樣率下都能被捕捉到。
| 整套包含： .jpg) 代PC示波器和昂貴的傳統臺式示波器之間做出選擇很難嗎.files/image003.gif){kind=small} PicoScope 5000系列示波器模塊2x250MHz可切換探頭 USB線纜通用AC適配器 結實存放箱 PicoScope示波器軟件 終身免費軟件升級 |
PicoScope示波器軟件
PicoScope 5000示波器提供PicoScope 6示波器軟件，它讓你的PicoScope示波器成為示波器，
頻譜分析儀和萬用表。PicoScope 6同上代軟件一樣容易使用，并且生成相同效率的屏幕空間應用，
但是現在有更多的響應和更現代的用戶界面。軟件的新功能包括可牽引的軸線，改良的放大工具和
波形回放工具，它能夠自動記錄至少32個波形。
好東西放入一個小包中
PicoScope 5000 PC示波器占用你寶貴的桌面空間非常少。創新的防滑外套設計使PicoScope 5000示波器
能夠水平使用也能垂直使用 - 特別是你的桌面空間有限時。
與傳統的臺式示波器不同，PicoScope 5000 PC示波器輕量和小巧完全能夠放入你的筆記本電腦包，
但是對于額外的保護你可以用所配的結實存放包。除了緊湊的設計，存放包能夠安全地存放和保護你的示波器，
測試線，探頭和電源器 - 還有足夠的地方放用戶手冊和軟件CD。
PicoScope 5000 PC示波器包括做測試所必需的所有東西。PicoScope 5000 PCO提供的存放包中包含USB線，
兩根250 MHz x1/x10示波器探頭，示波器軟件和通用電源適配器，讓你在世界的任何地方使用。
滿足你全部需要的示波器
帶有領先水平的帶寬，采樣率和存儲器深度，和一大串先進的高端特點，PicoScope 5000 PC示波器
帶給你所需要的功能和性能。PicoScope 5000系列示波器容易使用和高性價比是傳統臺式示波器的
最佳替代品。PicoScope 5204是PC示波器設計的先鋒，同時對于有預算的項目，PicoScope 5203
具有5204的全部性能，但是存儲器減小為32MS。
作為一家公司，我們已經花費了至少17年的時間傾聽用戶的要求。這種反饋和我們無與倫比的經驗產生
的結果是PicoScope 5204雙通道示波器。它具有領先級的帶寬，采樣率和存儲器深度，以及一大串先進的高端功能。
高級觸發具有大多數示波器所具有的標準觸發，PicoScope 5000系列還具有更多的觸發，幫助你捕捉你需要的數據。
高級觸發包括：
脈沖寬度
脈沖少于/大于指定時間寬度可以被觸發。
脈沖少于/大于指定時間寬度可以被觸發。
窗口
如果信號進入或外出一個指定的窗口 - 由2個門限值定義 - 一個觸發事件能夠被生成?？蛇x擇地，
如果信號進入或外出一個指定的窗口 - 由2個門限值定義 - 一個觸發事件能夠被生成?？蛇x擇地，
該事件能夠被脈沖寬度，以及其它觸發源限定。
Dropout
觸發在信號停止切換用戶定義的時間量之后，能夠被其它觸發源限定。
觸發在信號停止切換用戶定義的時間量之后，能夠被其它觸發源限定。
延遲
一旦觸發事件已經被確認，該模塊能夠被配置觸發到第n個事件并且也能夠被用戶定義的時間量延遲。
一旦觸發事件已經被確認，該模塊能夠被配置觸發到第n個事件并且也能夠被用戶定義的時間量延遲。
邏輯值
觸發范圍，識別用戶定義的邏輯狀態和式樣。有4個邏輯觸發源：CHA, CHB, EXT and AUX I/O。
觸發范圍，識別用戶定義的邏輯狀態和式樣。有4個邏輯觸發源：CHA, CHB, EXT and AUX I/O。
任意波形發生器
PicoScope 5000系列示波器具有內置的信號發生器輸出。這能夠從存儲的波形庫中產生標準的波形包括正弦波，
方波，三角波，上斜，下斜，sin(x)/x，高斯，半正弦波，白噪音和DC水平。你也可以使用功能強大的內置
12bit, 125 MS/s任意波形發生器( AWG )定義你自己的波形。
.jpg)
頻譜分析儀
點擊一個按鍵，一個波形捕捉窗口被打開顯示所選通道的頻譜圖。該頻譜分析儀允許在頻率領域觀察頻率達
到250 MHz的信號。全范圍的設置讓你控制頻譜帶，窗口類型和顯示模式的數量。
高速數據采集
如果128 M樣本記錄長度不夠用，提供的驅動和軟件開發組合讓用戶寫自己的軟件或者接入常見的第3方軟件包。
該驅動支持?jǐn)?shù)據流動功能，無縫的連續數據能夠經由USB 2.0被傳輸?shù)絇C的RAM或者硬盤，驅動達到6 MS/s。
| 任意波形發生器 |
PicoScope 5000系列示波器包含了一個集成的任意波形發生器（AWG），這個12位，125MS/s的AWG可產生幾乎所有形狀的波形。
生成的波形可以被用來輸入到你要測試的設備中進行分析，因?yàn)樗拇龠M(jìn)，以確認正確的操作，或以突出故障。
輕松定義復雜的波形
你可以使用一個文本文件來編程任意波形發生器，該文件最多可以有8192個樣本點，使你可以定義復雜波形。
因?yàn)镻icoScope可以導出CSV和TXT文件，你甚至可以用你的PicoScope 5000示波器捕捉波形，然后用AWG把波形重現。

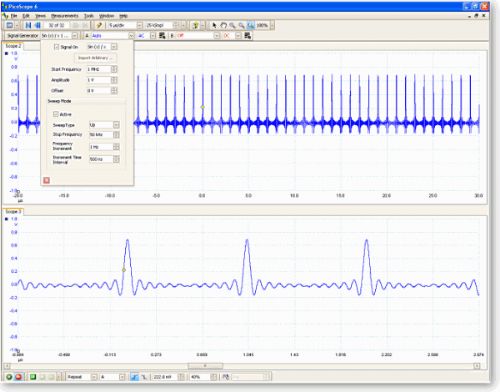

.gif "Using the Arbitrary Waveform Generator in PicoScope")
任意波形發生器支持單、雙和四指數模式，使波形緩沖器得到充分的應用。
| 單模式。發生器重復地輸出緩沖區中原始的內容。這個模式可生成非對稱的波形，也可以用這個模式來生成對稱的波形，但如果用雙模式和四模式時，緩存空間將會得到更有效的利用。 | .gif) |
| 雙模式。該發生器輸出緩沖區中從頭到尾的所有內容，然后又按反方向從緩沖區中輸出一次作為第二次掃描。這使你只能指定一個具有雙重對稱的波形，如高斯函數，波形的另一半是由發生器自己來填充的。 | .gif) |
| 四模式。該發生器輸出緩沖區里的內容，然后又以相反的方向重新輸出一遍作為第二次掃面。第三和第四次的掃描跟第一和第二次掃面的動作是一樣的，只不過是把波形的數據反向。這使你只能制定一個與波形前四分之一周期部分成四重對稱的波形，如正弦波。另外的由發生器四分之三波形是由發生器填充的。 | .gif) |
自帶的強力工具
其自帶的任意波形發生器是一個強力的工具，是你的測試平臺一個很有價值的補充。當其余示波器、頻譜分析儀
和數據采集裝置都集成在一起時，它就成為一個特殊工具中的一部分了。一個緊湊的測量模塊——PicoScope 5000系列示波器，
擁有四大強大性能的工具。
| 5000 系列高性能示波器軟件 |

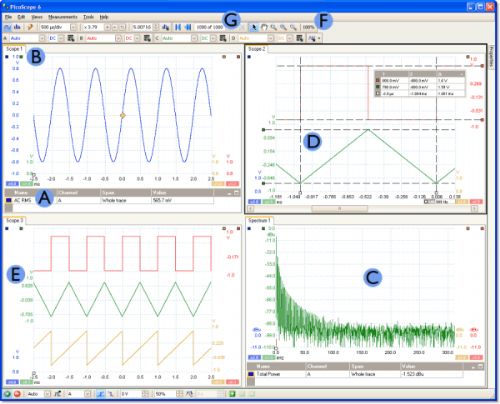

示波器控制
顯示區保持整齊使數據觀察最佳化，常用的控制例如電壓范圍選擇，時基，存儲器深度，通道選擇等放置在前面板上，
方便快速進入。更多先進的控制和功能位于選擇菜單上。
.gif)
| 10000個波形緩存 高級觸發 高級縮放控制 任意波形發生器 自動安排坐標軸 自動設置 自動測量 AWG編輯器 CMD-line文件轉換 連續流模式 可定制探頭 數字余輝模式 輕松數據導出 等效采樣 免費升級 線性插值 低通濾波 波罩測試 數學函數 快速觸發模式 參照波形 分辨率增強 串行解碼 信號發生器 Sin(x)/x插值 頻譜分析模式 XY示波器模式 |
自動測量
該功能顯示計算的測量值和參數用于故障診斷，分析或者觀察，這是一個強大的功能。每個捕捉窗口 屏幕能夠顯示很多需要的自動測量值。
功能強大的視覺捕捉和分析
.jpg){kind=small}
多種觀察方式：在PicoScope軟件上觀察捕捉的數據可能不那么簡單，但是該軟件的強大之處也在于能 用多種觀察方式展現數據。PicoScope軟件能夠用16個窗口顯示波形數據并且全部可調尺寸和形狀，
可以充分利用電腦整個顯示屏。
.jpg){kind=small}
頻譜分析：PicoScope也是一個容易使用的頻譜分析儀。設置你自己的顯示參數，或者壓下自動設置按 鍵就可以馬上顯示。你可以同時看示波器顯示和頻譜顯示。
顯示工具
.jpg){kind=small}
標尺：每個軸線都有一對標尺能夠被拖放到屏幕上，可以方便地測量時間，幅值和頻率。.jpg){kind=small}
軸線拖動：在每個顯示窗內的每個通道的垂直軸線可以方便地調整，方法是點擊該軸線值 并向上或向下拖動。當一個通道的數據遮蔽另一個通道的數據時該功能特別有用。
.jpg){kind=small}
先進的放大和滑動工具：當用這套瀏覽和放到工具操作數據顯示窗口時，你現在可以享受更大的自由和簡便。 這些包括選取框放大工具，你可以在你想放大的區域畫一個框即可。
.jpg){kind=small}
波形回放工具：PicoScope軟件現在具有一個循環波形緩沖存儲器，能夠自動記錄至少10000個波形， 可以滾動和重放數據，當你試圖查找間歇性事件時，該功能特別有用。
| 5000 系列高性能示波器參數 |
| 示波器 - 垂直 | ||
| 型號 | PicoScope 5203 | PicoScope 5204 |
| 帶寬(在探頭尖) | 250 MHz | |
| 上升時間（計算值） | 1.4 ns | |
| 輸入通道數 | 2 通道 | |
| 垂直分辨率 | 8 位 | |
| 12 位 | ||
| DC 精度 | ±3% | |
| 輸入特性 | 1 MΩ 并聯 15 pF | |
| 輸入類型 | 單端，BNC接頭 | |
| 輸入耦合 | 軟件可選 AC/DC | |
| 輸入范圍（滿量程） | ±100 mV to ±20 V 分為 8 個量程 | |
| 過載保護 | ±100 V (DC+AC 峰值) | |
| 示波器 - 水平 | ||
| 最大采樣率（單觸發） 一個通道在用 兩個通道在用 | 1 GS/s 500 MS/s | |
| 最大采樣（重復信號） | 20 GS/s | |
| 最大采樣率（連續流動模式） | 1 MS/s (在示波器內記錄長度極限為 20 MS。使用附帶的 API 時，記錄長度無限。 | |
| 32 MS/通道 16 MS/通道 | 128 MS/通道 64 MS/通道 | |
| 緩存大?。ㄔ诹鲃?dòng)模式下） | 每通道 2 M 采樣點 | |
| 達到 10000 個波形 | ||
| 時基范圍 | 5 ns/div to 200 s/div | |
| 時基精度 | 50 ppm | |
| 觸發 | |
| 觸發模式 | 正常 , 自動, 重復, 單個, 等效，快速 |
| 基本觸發 | 上升/下降沿觸發 |
| 脈沖寬度，丟失, 開窗, 延遲, 邏輯，邊沿帶磁滯 | |
| 外部觸發 觸發門限 分辨率 輸入特性 帶寬 過載保護 | 可變，可達 ±20 V 12 mV 典型 BNC, 1 MΩ 150 MHz ±100 V |
| 頻譜分析儀 | |
| 頻率范圍 | DC to 250 MHz |
| bin 最大數 | 1,048,576 |
| 分辨率 | 8 bits |
| 顯示模式 | 幅值、平均值、峰值保持 |
| 窗型 | 矩形、高斯、三角形、布萊克曼、布萊克曼-哈里斯、漢明、漢恩、平頂 |
| 任意波形緩沖器 | 10 to 8192 個樣本 |
| 標準波形 | 正弦, 方形, 三角, 斜(向上 / 向下), sin (x)/x, 高斯, 半正弦, 噪音, DC |
| Bandwidth | DC to 20 MHz |
| 特殊模式 | 觸發, 門控 |
| 采樣率 | 125 MS/s |
| 輸出特性 | BNC, 50 Ω |
| 分辨率 | 12 位 |
| 振幅 | ±250 mV to ±2 V ( ±2.5 V 帶DC偏置 ) |
| DC 偏置 | ±1 V |
| 附加輸入/輸出（AUX IO） | |
| 輸入阻抗 | 100 kΩ |
| 輸出阻抗 | 600 Ω |
| 最大輸入電壓 | 5 V |
| 輸入門限 | 1.65 V (名義) |
| PC 要求 | |
| 最小 | 處理器: Pentium II處理器或同級 內存: 64 MiB (XP) / 512 MiB (Vista) / 1 GiB (Win 7) 最小 操作系統: 32 or 64-bit edition of Microsoft Windows XP SP2, Vista or Windows 7 端口: USB 2.0 compliant port |
| 建議 | 處理器: 2 GHz Pentium IV 處理器或同級 內存: 256 MiB (XP) / 1 GiB (Vista / Win 7) 操作系統: 32 or 64-bit edition of Microsoft Windows XP SP2 (or above), Vista or Windows 7 端口: USB 2.0兼容口 |
| 環境 | |
| 操作環境 溫度范圍 Humidity | 0 °C 至 45 °C (15 °C至40 °C對于標稱精度) 5% to 80% RH, 非冷凝 |
| 存放環境 溫度范圍 濕度 | -20 至 +60°C 5 至 95% RH, 非冷凝 |
| 物理尺寸 | |
| 尺寸 | 170 x 255 x 40 mm (6.7 x 10.0 x 1.6 in ) |
| 重量 | 0.9公斤 ( 31.7 oz ) |
| 軟件 | |
| PicoScope 6 for Windows | PicoScope 6軟件是你全面的測試和測量實驗室。功能包括： 捕捉模式 - 示波器，頻譜分析儀和,余輝模式。 數學通道 - 求反數，加法，減法，乘法和除法通道，或者用標準的四則運算，指數和三角函數生成你自己的函數。 波罩容限測試 - 合格/不合格, 不合格計數, 總數 串行解碼 - 串行總線數據解碼，例如 I2C，CAN總線等等 自動測量 示波器模式: AC RMS, 周期, DC平均, 占空比, 下降率, 下降時間, 頻率, 高脈沖寬度, 低脈沖寬度, 最大, 最小, 峰與峰, 上升時間和上升率 頻譜模式: 峰值上的頻率, 峰值上的振幅, 總功率, 總諧波失真(THD), 總諧波失真加噪音(THD+N), 無雜散動態范圍(SFDR), 信號+噪音+信號失真+信噪比(SINAD), 信噪比(SNR)和互調失真(IMD)。 輸出數據格式 - Comma separated values (CSV), tab delimited (TXT), windows bitmap (BMP), graphics interchange format (GIF), portable network graphics (PNG), MATLAB 4 format (MAT)。 PicoScope 6軟件的詳細介紹 > |
| Linux 驅動 | 32-bit 和 64-bit |
| 軟件開發包 | 適用于各種編程語言的驅動和樣例代碼不斷增加。 |
| 語言支持 | |
| 軟件 PicoScope 6 | 全面支持: English, Fran?ais, Deutsch, Italiano, Espa?ol 菜單和對話支持: 中文 (簡體), 正體中文 (繁體), e?tina, Dansk, suomi, Ελληνικ, Magyar, Norsk, Polski, Português, roman, Русский, Svenska, Türk?e |
| 文檔 用戶指引 安裝指引 編程指引 | English English, Fran?ais, Deutsch, Italiano, Espa?ol English |
| 常規 | |
| 附加硬件（內含） | PicoScope 6 軟件, 驅動, SDK 結實存放箱 2 x 250 MHz x1/x10 示波器探頭 USB 2.0 線 交流適配器 |
| 電源 AC 適配器 | 6 V ±5% @ 2.5 A 提供的外部適配器 |
| 符合 | 歐洲 EMC 和 LVD 標準 FCC 法規 Part 15 Class A RoHS 兼容 |
| 保修 | 5 年 |
注意: 當使用PicoScope 6軟件時標稱的參數才適用。
