WS5、WS6以太網虛擬示波器
生產廠商： 迪陽公司代理
產品型號： WS5或WS6
產品簡介： WS5\WS6以太網示波器1 GSa/s采樣，2~4通道14位高分辨率以太網LAN示波器。8、12、14、16位動態分辨率，0.25%直流垂直精度，0.1%典型值，高達250 MHz帶寬，每個通道最多256 MB內存， 高達200MSa/s的連續存儲硬盤速率
產品簡介： WS5\WS6以太網示波器1 GSa/s采樣，2~4通道14位高分辨率以太網LAN示波器。8、12、14、16位動態分辨率，0.25%直流垂直精度，0.1%典型值，高達250 MHz帶寬，每個通道最多256 MB內存， 高達200MSa/s的連續存儲硬盤速率
售價：￥19800
WS5、WS6以太網LAN示波器
可通過三種方式連接電腦：以太網、無線、USB ，靈活配置
技術含量高的以太網LAN示波器1 GSa/s采樣，四通道14位高分辨率以太網LAN示波器。
主要規格
8、12、14、16位動態分辨率，0.25%直流垂直精度，0.1%典型值
高達1 GSa/s采樣，高達250 MHz帶寬
每個通道最多256 MB內存
高達200MSa/s的連續存儲硬盤速率
1ppm時基精度
WS5、WS6能以太網LAN連接電腦
WS6、WS5無線數據采集卡有6種不同的基本型號：
| 型號： | 采樣速率 | 通道 | 最大存儲 | 連續存盤速率 | 帶波形發生器 |
| WS6-1000 | 1 GSa/s | 4 | 256MB | 200MSa/s | 無 |
| WS6-500 | 500M Sa/s | 4 | 256MB | 100MSa/s | 無 |
| WS6-200 | 200MSa/s | 4 | 256MB | 40MSa/s | 無 |
| WS5-540 | 500MSa/s | 2+1輸出 | 64MB | 20MSa/s | 40MSa/s |
| WS5-530 | 500MSa/s | 2+1輸出 | 64MB | 20MSa/s | 30MSa/s |
| WS5-220 | 200MSa/s | 2+1輸出 | 64MB | 10MSa/s | 10MSa/s |
WS5、WS6以太網LAN示波器可以放在任何難以觸及的測量測試場合，或者測量測試現場不能有電纜或電線進行連接的移動場合。
由于WS6是無線連接的示波器跟計算機沒有接觸，因此不存在損壞計算機的風險。
局域網LAN連接方式
當在有線網絡可用的遠程位置進行測量時，Ws6以太網LAN示波器也可以通過其LAN端口使用。通過網絡在任何位置進行測量，而不需要計算機靠近被測對象。
WS6以太網LAN示波器使用1Gbit LAN網絡連接，可以實現比以太網LAN方式更高的連續存儲測量的性能。
USB 3.0連接方式
當不需要或不可能進行以太網測量或局域網連接測量時，WS6以太網LAN示波器也可以通過USB3.0端口連接。這樣還可以更高進行連續存儲測量。此外，當通過USB口連接時，WS6以太網LAN示波器也可以通過CMI耦合電纜與其它示波器組合成多通道或其它測量模式。
WS5/Ws6以太網LAN示波器有很寬范圍的使用環境，可以通過以太網(局域網、LAN或廣域網)連接使用，也可以通過USB 2.0 / 3.0連接使用。內置電池為以太網LAN示波器提供了完全以太網連接測量。測量儀器與電腦之間完全光電隔離，不會損壞計算機，并能與被測物體保持較長距離。這種基于以太網PC的示波器為用戶提供了更多的測量應用。
通過WAN連接，可以執行全球范圍的測量。不需要網絡方面的專門知識。多通道軟件給出了可用的USB儀器和網絡儀器的概述。只需打勾即可開始測量。
LAN示波器具有以下優點:
以太網測量通過LAN進行(電流隔離)，因?yàn)閮?nèi)置電池
移動測量是可能的，例如在運輸系統和移動設備上
局域網和廣域網數據采集可用于遠距離測量
可在LAN和局域網/廣域網上連續實時高速數據采集
USB測量獨立應用程序和高速數據采集高達200msa /s
LANScope是如此透明，以至于以太網連接的儀器似乎直接連接到計算機。示波器、頻譜儀、數據記錄儀和電壓表的所有硬件和軟件功能都通過網絡保持可用。不需要特定的網絡知識。
我們的座右銘再次適用:插入即測量!
為了降低基于pc的數據采集安裝成本和增加靈活性，LAN和LAN / WAN測量儀器是解決方案。以前不可能實現的測量應用，例如長距離測量、在不安全或嘈雜的地方進行測量、在移動裝置進行測量或在不同的地方閱讀儀器進行測量，現在都可以實現。有了TiePie工程的LAN示波器系列，可靠的LAN和局域網/廣域網測量解決方案現在可以在不影響測量質量的情況下獲得。
以太網示波器幾種可能的連接方式：
多種連接方式進行高速數據采集
WS5和WS6以太網示波器為電子測量增添了新的維度。儀器可以在辦公桌上測量及采集數據，也可從另一個辦公室，或從測試現場，甚至從世界其它角落。用戶只需要一個USB連接或以太網連接或有線以太網LAN連接就能測量，這一點是WS6、WS5獨有的。
當標準示波器使用：
無論哪種類型的數據連接，都能使用儀器的最高采樣率進行采集。因此，用WS6-1000以太網示波器，用戶可在世界上任何地方以1GSa/s的采樣率進行測量，這與數據連接方式無關。
流盤或高速數據采集模式
在流盤或高速數據采集模式下工作時，儀器連續測量而不丟失數據。實時流盤軟件支持在連續測量的同時可查看測量數據，并將信號鎖住觀察。在高速數據采集模式下，最大采樣速率取決于數據連接的速度。在實時流盤測量中，信號是連續測量的，沒有中斷。在高速數據采集過程中，可以立即查看測量數據，同時還可以瀏覽測量數據，查看已測量的數據。實時流盤存儲在計算機的硬盤上，以便以后查看。
通過USB3.0連接，高速流盤數據采集為最快：200 MSa/s（5 ns掃描間隔）。利用有線以太網LAN連接，高速數據采集速率約為20 MSa/s（50 ns掃描間隔）。有了以太網LAN連接，高速數據采集速率大約是1MSa/s（1秒的掃描間隔）。當然這些流盤速率還取決于所用計算機的性能。
WS6以太網示波器的高速數據采集功能，為以太網存儲高速連續測量信號提供了多種可能。以太網示波器可用于長達一年的連續數據記錄?，F(xiàn)在可以用以太網示波器在長距離上高速記錄數據。
9種測量方式：

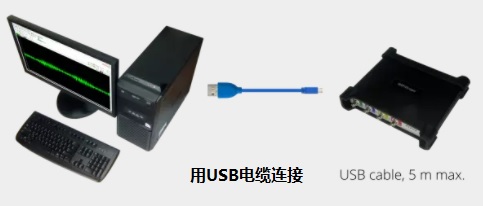

第一種：近距離測量
高達200MSa/s實時流盤數據到計算機。
一臺PC通過USB電纜直接連接到一個WS6以太網示波器
以太網示波器可通過USB扣或外接電源供電，并備有UPS不間斷電池供電。

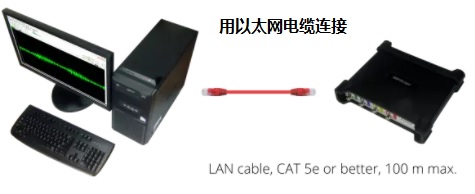

第二種：遠距離測量
用網線可達100米的距離測量。通過增加網絡交換機和額外的網絡電纜，可以以100米為單位的步幅，增加測量距離。網絡方式能高達20 MSa/s的實時高速數據流盤。一臺PC通過網絡LAN電纜直接連接到一個以太網示波器。
第三種：電隔離測量
在以太網LAN信號范圍內，與計算機能電隔離測量。避免了由接地回路引起的失真，并保護PC免受高壓峰值的影響。以太網示波器的應用程序與計算機不連接下使用。可進行高達1 MSa/s的實時數據記錄，最長可記錄許多天。
一臺PC可以太網LAN直接連接到一個以太網示波器上。
以太網示波器由內置UPS電池或外部電源供電。

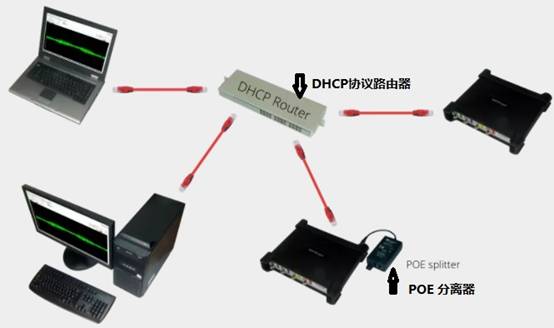

第四種：用多個以太網示波器進行遠距離測量
允許連續幾天的高速實時數據流盤，采樣間隔為50 ns或20 MSa/s。
一臺或多臺PC通過網絡LAN電纜連接到一臺或多臺以太網示波器上。
以太網示波器由其內置UPS電池、以太網電源或外部電源供電。

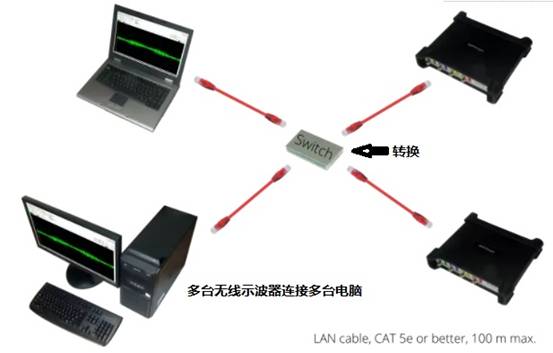

第五種：監視多個過程并在不同位置進行測量
在不同的遠程位置使用多個以太網示波器在不同的位置使用多臺pc機進行測量?？蛇M(jìn)行高達20 MSa/s的流盤測量。
一臺或多臺PC連接到有線網絡中的一臺或多臺以太網示波器
以太網示波器由其內置UPS電池、以太網電源或外部電源供電。

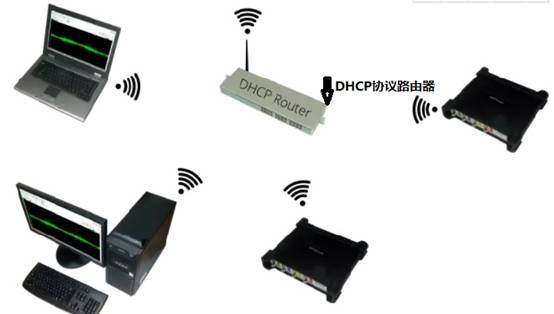

當必須在不同位置測量且不允許接地回路或可能存在較大電位差時，可使用多個以太網示波器測量。采樣率高達1 MSa/s的實時流盤測量是可能的。
在以太網LAN網絡中，一臺或多臺以太網示波器可連接到一臺電腦或多臺電腦。
以太網示波器由內置UPS電池或外部電源供電。

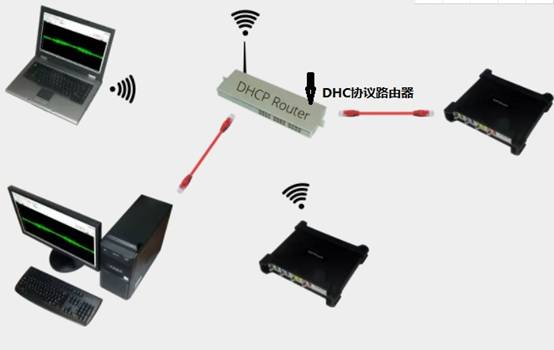

第七種：在現有局域網中用多個以太網示波器進行電隔離測量
可實現采樣率高達20 MSa/s的高速數據采集。
在有限/以太網LAN網絡中一臺或多臺以太網示波器可連接到一臺電腦或多臺電腦
以太網示波器由其內置UPS電池、以太網電源或外部電源供電。
高速流盤數據采集與采樣率高達20毫秒/秒是可能的。
在不同的網絡中一臺或多臺遠端以太網示波器可連接到一臺電腦或多臺電腦
以太網示波器由其內置UPS電池、以太網電源或外部電源供電。

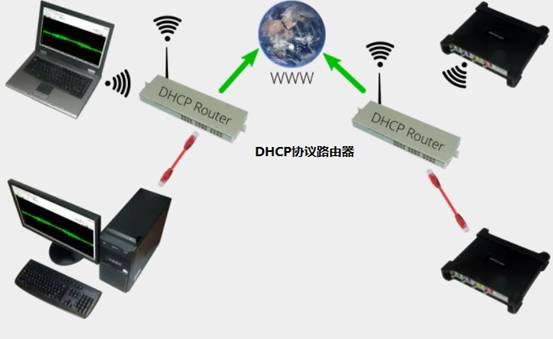

第九種：經互聯網多臺以太網示波器進行全球測量
高速流盤數據采集與采樣率高達5 MSa/s是可能的。
通過internet一臺或多臺遠端以太網示波器可連接到一臺電腦或多臺電腦
以太網示波器由其內置UPS電池、以太網電源或外部電源供電。
WS5、WS6這款強大的以太網LAN示波器有高達1 GSa/s的快速采樣、12、14和16位的柔性分辨率，以及所有四個通道64MB的內存。示波器支持高達200 MSa/s的測量數據連續存儲電腦硬盤，并可使用CMI接口與其他示波器同步，形成具有同步時基的多通道組合儀器。默認情況下，CMI接口在LANScope WS5、WS6上可用。可選件，LANScope WS6可以在每個信道上進行確認連接SureConnect連接測試和電阻測量。
WS5、WS6以太網示波器在質量和靈活性上與其他任何示波器比較都是無與倫比的。
更詳細技術指標請看北京迪陽世紀官網： www.trmgy.cn
