USB口:200MHz:16通道邏輯分析儀

生產廠商： 迪陽公司代理 產品型號： LAP-16128U
產品簡介： 孕龍邏輯分析儀,取樣頻率：內部100Hz~200MHz，外部最高75MHz,16個通道,4MB內存,每個通道256KBits的記憶深度,010-62156134

售價：￥2980

型號:	通道	簡介	價格
LAP-C16032	16	100M, 每通道32K, 壓縮存儲8M	1580
LAP-C16064	16	100M, 每通道64K, 壓縮存儲16M	1980
LAP-C16128	16	200M, 每通道128K, 壓縮存儲32M	2980
LAP-C162000	16	200M, 每通道2048K, 壓縮存儲32M	11800
LAP-C32128	32	200M,每通道128K, 壓縮存儲32M	11800
LAP-C321000	32	200M,每通道1M, 壓縮存儲255M	14800
LAP-C322000	32	200M,每通道2M, 壓縮存儲255M	18800
LAP-B702000X	70	400M,每通道2M, 壓縮存儲2M x 232 M	29800

支持系統：Win98 SE/ME/2000 Pro/XP
支持接口：USB 1.1 / 2.0，采USB供電不須另接電源
取樣頻率：內部100Hz~200MHz，外部最高75MHz
16個量測信道,4MBits的記憶容量,每個量測信道256KBits的記憶深度
多次觸發：1到65535次,觸發分頁：最多可分8192頁
安規認證：CE，F(xiàn)CC，BSMI

整體規格
模塊型式	計算機外接型	觸發方式	邊緣和準位
連接接口	USB2.0(兼容USB1.1)	預先觸發	Yes
操作系統	Win 98SE/ME/2000/XP	延后觸發	Yes
電源供應	由USB供電	觸發階層	1階
量測信道	16	多次觸發	1 ~ 65535 次
記憶容量	4M Bits	觸發分頁	最多 8192 頁
記憶深度	256K Bits	限定子信道	16
內部取樣頻率	100Hz ~ 200MHz	限定子方式	準位
外部取樣頻率	Max 75MHz	限定子延遲	開始、結束邊緣和準位
觸發信道	16 信道	數據壓縮功能	16個信道壓縮

電氣規格
項目	Min	Type	Max
工作電壓	4.5V	5V	5.5V
靜態消耗電流			200mA
工作消耗電流			400mA
靜態消耗功率			1W
工作消耗功率			2W
相位誤差			1.5ns
量測信道輸入電壓	-30V		+30V
參考電壓	-6V		+6V
輸入阻抗		500 KΩ/10 pf
工作溫度	5℃		70℃
儲存溫度	-40℃		80℃

特殊功能介紹

1.具有外部按鈕執行邏輯分析儀取樣功能

在LAP-16128U邏輯分析儀的硬件上，有一個START的按鈕，當邏輯分析儀軟件在開啟的狀態 ，可利用此按鈕來讓邏輯分析儀執行取樣的動作。此按鈕能讓您更快速的操作邏輯分析儀取得被測物的數據。

2.壓縮技術

孕龍LAP-16128U邏輯分析儀加入了波形壓縮的專利技術，壓縮顧名思義可以了解是將被測物的訊號做實時且不損失資料的壓縮，壓縮的目的是將有限的記憶空間透過壓縮的技術得到比實際硬件記憶容量還大的資料，壓縮技術的加入可讓您獲得更多的取樣資料，資料的分辨率更高且不失寶貴的記憶空間。LAP-16128U的壓縮率達255倍，也就是當記憶容量選擇在128K時，最大可擷取的資料量達128K x 255 =32MBits(Per Channel) ，當然壓縮率會隨著被分析的資料內容而定。

3.Enable (限定子)

孕龍LAP-16128U邏輯分析儀加入了波形限定的技術，Enable(限定子)的功能是將輸入的被測信號，利用一可設定的信道信號的判斷電路，來過濾掉不需要的信號，可達到充分利用內存存放有價值的被測信號。
當輸入的各個信道的信號組合符合我們所設定限定子Enable 的資料組合時，此段的數據是可以讓邏輯分析儀取樣并存入內存中，待存放結束后再傳回計算機中的邏輯分析儀軟件作顯示，而當輸入的各個信道的信號組合不符合我們所設定限定子Enable 的數據組合時此段的數據是不會讓邏輯分析儀取樣并且不會存入內存中，當邏輯分析儀存放結束后再傳回計算機中的邏輯分析儀軟件作顯示，顯示的資料中是不會包含此段的資料。

4.Enable Delay(限定子延遲)

孕龍LAP-16128U邏輯分析儀加入了波形限定延遲的專利技術，Enable Delay 是將Enable的效果予以延長或縮短時間，利用Enable Delay 的設定值可以將原來Enable 的設定的區域予以變換為Enable 的反向區域，或是將Enable 的區域縮短或延長，或是反向的區域縮短或延長。

5.Trigger Page(分頁技術)

孕龍LAP-16128U邏輯分析儀加入了Trigger 分頁的專利技術，Trigger Page 簡短的說明就是將您的資料分頁。以目前所選擇的內存長度為一頁，觸發點的所在頁即為第一頁，分析完第一頁的資料后，只要被測物的資料每一次都是相同的，且觸發狀態的設定不變，就可以將Trigger Page設為2再重新激活邏輯分析儀，待邏輯分析儀停止擷取數據且完成顯示時，波形顯示區內的內容即為第二頁的資料，第二頁的資料就是緊接著第一頁后的資料。

6.Trigger Count(觸發次數計算)

孕龍LAP-16128U邏輯分析儀加入了Trigger Count的技術，Trigger Count的功能是將有一個以上符合觸發值的被測信號，您可以決定您的觸發點是要在第幾個符合觸發設定的點作觸發，第一次碰到觸發的設定狀態時就觸發時，這個Trigger Count就要設定為1(預設)，第二次碰到觸發的設定狀態時才觸發時，這個Trigger Count就要設定為2，以此類推Trigger Count 最大可設至65535次。一個 pod 是邏輯分析儀的連接量測信道的收集端點。

7.真實時間觸發

孕龍LAP-16128U邏輯分析儀的觸發判斷使用1個Clock就可判斷出

一條USB 2.0 連接線

8Channel測試線二條

2Channel測試線一條

1Channel測試線一條

20個測試鉤

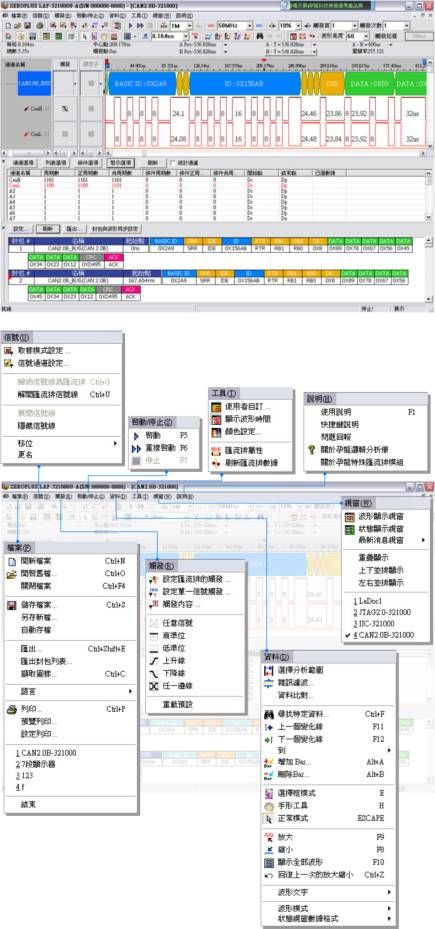

軟件圖:
