產品型號： DPR500
產品簡介： DPR500 脈沖收發器還允許外部設備（如?A/D?數字化儀板或示波器）與脈沖發生器操作同步。為便于實現這一點，當儀器配置為內部觸發模式時，同步（觸發/同步）連接器上輸出窄脈沖，同時產生激勵脈沖。 北京迪陽世紀科技公司代理的OKOS公司AL8xgte-x高速PCIe數據采集卡，能很好與DPR500、DPR300脈沖發射接收器組合，構成一套完整的超聲波檢測系統，目前已在多個領域運行。
產品簡介： DPR500 脈沖收發器還允許外部設備（如?A/D?數字化儀板或示波器）與脈沖發生器操作同步。為便于實現這一點，當儀器配置為內部觸發模式時，同步（觸發/同步）連接器上輸出窄脈沖，同時產生激勵脈沖。 北京迪陽世紀科技公司代理的OKOS公司AL8xgte-x高速PCIe數據采集卡，能很好與DPR500、DPR300脈沖發射接收器組合，構成一套完整的超聲波檢測系統，目前已在多個領域運行。
售價：￥98000
工廠配置的接收器型號提供 50MHz 至 500MHz 的帶寬，最大接收器增益分別為 72dB 和 80dB。單接收器和雙接收器 DPR500 型號支持單通道和雙通道系統實施。
可互換的遠程脈沖發生器允許快速重新配置系統。所有 DPR500 遠程脈沖發生器都會產生“尖峰"換能器激勵脈沖。
遠程脈沖發生器型號涵蓋廣泛的換能器頻率，并提供脈沖回波和直通操作模式。
電腦控制。
提供用于 Windows 7 和 10（32 和 64 位版本）的獨立 JSR Dot Net 控制面板軟件和軟件開發工具包 (SDK)。
JSR DPR500脈沖發射接收器為用戶提供高度的系統可配置性。 DPR500 出廠配置為單通道或雙通道儀器，每個通道配備一個接收器。接收器型號提供 50、300 或 500 MHz 的帶寬。接收器和遠程脈沖器的組合提供可控的換能器阻尼、激勵脈沖幅度、脈沖能量、脈沖重復率、接收器增益、接收器高通和低通濾波器、脈沖回波或直通操作以及內部/外部脈沖器觸發。
許多可互換的遠程脈沖發生器型號可用于適應各種換能器頻率、阻尼和能量要求。遠程脈沖發生器設計為靠近超 sheng 換能器放置，以zui大限度地減少脈沖發生器和換能器之間的電纜長度，從而zui大限度地減少電纜反射，改善換能器阻尼，并提高信號質量。
使用單元與單元之間的菊花鏈互連，可以從一臺計算機控制多個 DPR500 單元。 DPR300 裝置也可以是這個菊花鏈的一部分。
DPR500 雙脈沖發射接收器是一種模塊化儀器，由一個單元中的兩個脈沖接收器系統組成。它被設計成在計算機的控制下運行。提供了一個軟件程序，允許用戶在 PC 或兼容計算機的控制下執行所有儀器功能。
或者，本手冊中提供的編程信息允許用戶開發控制 DPR500 的自定義軟件程序。在典型應用中，美國JSR的DPR500脈沖收發器在遠程脈沖發生器回波連接器上產生高壓電激勵脈沖。兩個離散的脈沖能量級可用于調節該激勵脈沖的強度。所選脈沖發生器的類型決定了脈沖的形狀。超聲波傳感器通過短長度的 50_同軸電纜連接到回波連接器上，并且傳感器將來自電激勵脈沖的能量轉換成超聲脈沖，然后傳播到測試材料或介質中。DPR500 中的四個離散阻尼級允許微調傳感器響應。
雙通道脈沖收發器的結構：
DPR500 超聲波雙脈沖接收器系統由一個尺寸為 12 英寸長、8.25 英寸寬和 3.5 英寸的外殼組成。此外殼包含用于脈沖發生器的接收器、電源和控制裝置。脈沖發生器的尺寸范圍為 2 英寸 x 3 英寸 x 1.2 英寸到 2 英寸 x 3 英寸 x 1.52 英寸。DPR500

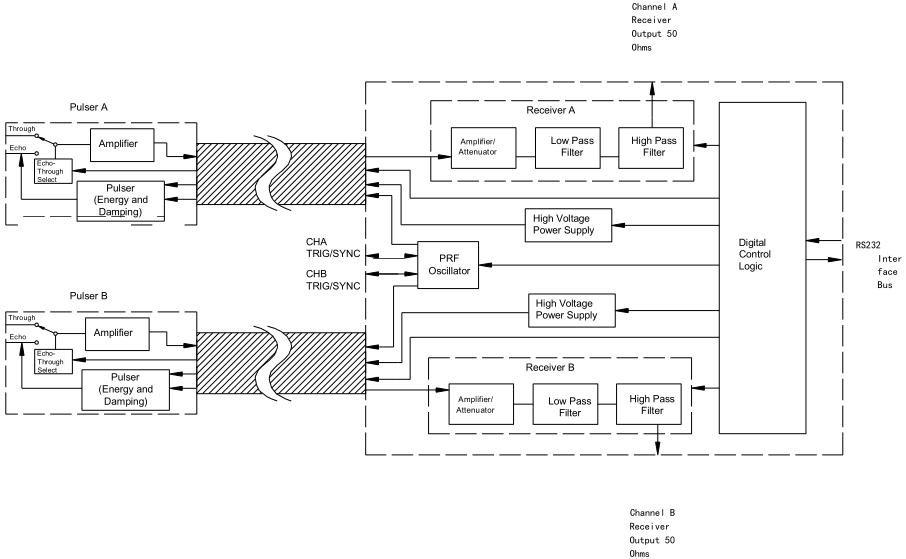

超聲波脈沖發射接收器DPR500系列的結構示意圖如下：
當 DPR500 配置為脈沖回波操作模式時，任何從接口或測試材料內缺陷反射的聲音回聲都由傳感器轉換
成電信號，由 DPR500 接收器進行處理。這些電信號被脈沖發生器中的前置放大器放大，然后被低噪聲接收器放大。信號通過可調高通和低通濾波器和可調增益級。DPR500 接收器增益范圍、帶寬和濾波器值取決于購買的接收器類型。放大和過濾的信號在儀器的接收器輸出連接器上可用。
超聲波脈沖發射接收器DPR500 也可用于傳輸模式操作，其中單獨的接收傳感器用于檢測已經通過測試材料或介質傳播的聲脈沖。二個傳感器通過連接器與 DPR500 遠程脈沖發生器相連，接收到的信號按照上述方式處理，以進行脈沖回波模式操作。
DPR500 脈沖收發器還允許外部設備（如 A/D 數字化儀板或示波器）與脈沖發生器操作同步。為便于實現這一點，當儀器配置為內部觸發模式時，同步（觸發/同步）連接器上輸出窄脈沖，同時產生激勵脈沖。

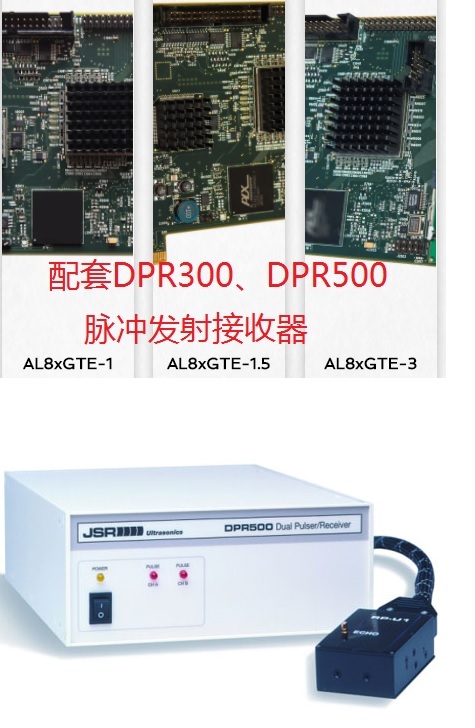

北京迪陽世紀科技公司代理的OKOS公司AL8xgte-x高速PCIe數據采集卡，能很好與DPR500、DPR300脈沖發射接收器組合，構成一套完整的超聲波檢測系統，目前已在多個領域運行。
脈沖發射器Pulser
型號Model RP-L2 RP-H2 RP-H4 RP-U2 RP-U4 RP-U5
脈沖類型
Pulse Type 負尖峰脈沖
最大脈沖幅度
Pulse Amplitude -155V -185V -170V -230V -220V -40V
最大脈沖能量
Pulse Energy 316.2μJ 11.7μJ 10.6μJ 8.0μJ 8.0μJ 2.5μJ
最大脈沖重復頻率
Repetition Rate 5KHz 20KHz 50KHz 20KHz 50KHz 50KHz
阻尼
Damping
34、44、104、330Ω 25、33、50、100Ω 17、21、50、100Ω
接收器Receiver
型號Model DPR500-L01 DPR500-H02 DPR500-H01
增益Gain -13 to 66dB,1dB步長 -22 to 50dB,1dB步長
帶寬Bandwidth 1KHz-50MHz 5MHz-300MHz 5MHz-500MHz
相位Phase 0度（noninverting非反向）
噪聲Noise
(參考輸入) 80 μVp-p
@ 50 MHz BW,60dB 101 μVp-p
@ 300 MHz BW,50dB 112 μVp-p
@ 500 MHz BW,50dB
輸入輸出阻抗
I/O Impedance 50Ω
高通濾波
HighPass Filter 1.0、2.5、5.0、7.5、12.5MHz 5.0、30MHz
低通濾波
Low Pass Filter 3、7.5、10、15、22.5MHz 150MHz 300MHz
最大輸出信號 5.2dBm 5.5dBm
主機參數
輸入電源AC Input 100-240VAC，50-60Hz，40W
操作溫度Operation Temp. 0-50℃
主機尺寸Dimension 寬216x高89x深305mm
主機重量Weight 6.8Kg
計算機接口PC Interface RS-232,RJ45 8-conductor cable
軟件Software 帶控制軟件，且用戶可開發
可互換的遠程脈沖發生器允許快速重新配置系統。所有 DPR500 遠程脈沖發生器都會產生“尖峰"換能器激勵脈沖。
遠程脈沖發生器型號涵蓋廣泛的換能器頻率，并提供脈沖回波和直通操作模式。
電腦控制。
提供用于 Windows 7 和 10（32 和 64 位版本）的獨立 JSR Dot Net 控制面板軟件和軟件開發工具包 (SDK)。
JSR DPR500脈沖發射接收器為用戶提供高度的系統可配置性。 DPR500 出廠配置為單通道或雙通道儀器，每個通道配備一個接收器。接收器型號提供 50、300 或 500 MHz 的帶寬。接收器和遠程脈沖器的組合提供可控的換能器阻尼、激勵脈沖幅度、脈沖能量、脈沖重復率、接收器增益、接收器高通和低通濾波器、脈沖回波或直通操作以及內部/外部脈沖器觸發。
許多可互換的遠程脈沖發生器型號可用于適應各種換能器頻率、阻尼和能量要求。遠程脈沖發生器設計為靠近超 sheng 換能器放置，以zui大限度地減少脈沖發生器和換能器之間的電纜長度，從而zui大限度地減少電纜反射，改善換能器阻尼，并提高信號質量。
使用單元與單元之間的菊花鏈互連，可以從一臺計算機控制多個 DPR500 單元。 DPR300 裝置也可以是這個菊花鏈的一部分。
DPR500 雙脈沖發射接收器是一種模塊化儀器，由一個單元中的兩個脈沖接收器系統組成。它被設計成在計算機的控制下運行。提供了一個軟件程序，允許用戶在 PC 或兼容計算機的控制下執行所有儀器功能。
或者，本手冊中提供的編程信息允許用戶開發控制 DPR500 的自定義軟件程序。在典型應用中，美國JSR的DPR500脈沖收發器在遠程脈沖發生器回波連接器上產生高壓電激勵脈沖。兩個離散的脈沖能量級可用于調節該激勵脈沖的強度。所選脈沖發生器的類型決定了脈沖的形狀。超聲波傳感器通過短長度的 50_同軸電纜連接到回波連接器上，并且傳感器將來自電激勵脈沖的能量轉換成超聲脈沖，然后傳播到測試材料或介質中。DPR500 中的四個離散阻尼級允許微調傳感器響應。
雙通道脈沖收發器的結構：
DPR500 超聲波雙脈沖接收器系統由一個尺寸為 12 英寸長、8.25 英寸寬和 3.5 英寸的外殼組成。此外殼包含用于脈沖發生器的接收器、電源和控制裝置。脈沖發生器的尺寸范圍為 2 英寸 x 3 英寸 x 1.2 英寸到 2 英寸 x 3 英寸 x 1.52 英寸。DPR500
超聲波脈沖發射接收器DPR500系列的結構示意圖如下：
當 DPR500 配置為脈沖回波操作模式時，任何從接口或測試材料內缺陷反射的聲音回聲都由傳感器轉換
成電信號，由 DPR500 接收器進行處理。這些電信號被脈沖發生器中的前置放大器放大，然后被低噪聲接收器放大。信號通過可調高通和低通濾波器和可調增益級。DPR500 接收器增益范圍、帶寬和濾波器值取決于購買的接收器類型。放大和過濾的信號在儀器的接收器輸出連接器上可用。
超聲波脈沖發射接收器DPR500 也可用于傳輸模式操作，其中單獨的接收傳感器用于檢測已經通過測試材料或介質傳播的聲脈沖。二個傳感器通過連接器與 DPR500 遠程脈沖發生器相連，接收到的信號按照上述方式處理，以進行脈沖回波模式操作。
DPR500 脈沖收發器還允許外部設備（如 A/D 數字化儀板或示波器）與脈沖發生器操作同步。為便于實現這一點，當儀器配置為內部觸發模式時，同步（觸發/同步）連接器上輸出窄脈沖，同時產生激勵脈沖。
北京迪陽世紀科技公司代理的OKOS公司AL8xgte-x高速PCIe數據采集卡，能很好與DPR500、DPR300脈沖發射接收器組合，構成一套完整的超聲波檢測系統，目前已在多個領域運行。
脈沖發射器Pulser
型號Model RP-L2 RP-H2 RP-H4 RP-U2 RP-U4 RP-U5
脈沖類型
Pulse Type 負尖峰脈沖
最大脈沖幅度
Pulse Amplitude -155V -185V -170V -230V -220V -40V
最大脈沖能量
Pulse Energy 316.2μJ 11.7μJ 10.6μJ 8.0μJ 8.0μJ 2.5μJ
最大脈沖重復頻率
Repetition Rate 5KHz 20KHz 50KHz 20KHz 50KHz 50KHz
阻尼
Damping
34、44、104、330Ω 25、33、50、100Ω 17、21、50、100Ω
接收器Receiver
型號Model DPR500-L01 DPR500-H02 DPR500-H01
增益Gain -13 to 66dB,1dB步長 -22 to 50dB,1dB步長
帶寬Bandwidth 1KHz-50MHz 5MHz-300MHz 5MHz-500MHz
相位Phase 0度（noninverting非反向）
噪聲Noise
(參考輸入) 80 μVp-p
@ 50 MHz BW,60dB 101 μVp-p
@ 300 MHz BW,50dB 112 μVp-p
@ 500 MHz BW,50dB
輸入輸出阻抗
I/O Impedance 50Ω
高通濾波
HighPass Filter 1.0、2.5、5.0、7.5、12.5MHz 5.0、30MHz
低通濾波
Low Pass Filter 3、7.5、10、15、22.5MHz 150MHz 300MHz
最大輸出信號 5.2dBm 5.5dBm
主機參數
輸入電源AC Input 100-240VAC，50-60Hz，40W
操作溫度Operation Temp. 0-50℃
主機尺寸Dimension 寬216x高89x深305mm
主機重量Weight 6.8Kg
計算機接口PC Interface RS-232,RJ45 8-conductor cable
軟件Software 帶控制軟件，且用戶可開發
共12種型號可供選擇：
| 通道 A | 通道 B |
| 50 MHz | 無 |
| 50 MHz | 50 MHz |
| 50 MHz | 300 MHz |
| 50 MHz | 500 MHz |
| 300 MHz | 無 |
| 300 MHz | 50 MHz |
| 300 MHz | 300 MHz |
| 300 MHz | 500 MHz |
| 500 MHz | 無 |
| 500 MHz | 50 MHz |
| 500 MHz | 300 MHz |
| 500 MHz | 500 MHz |
