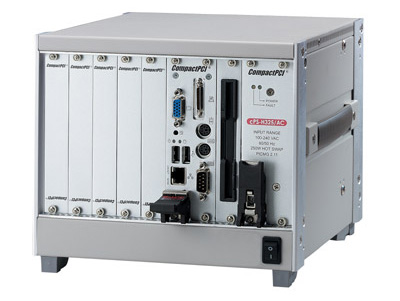

80MHz雙通道CPCI總線任意波形發生卡
生產廠商： 迪陽公司
產品型號： DYCPCI2320s
產品簡介： 80MHz,14bit,二通道CPCI任意波形發生卡,任意波達10MHz
產品簡介： 80MHz,14bit,二通道CPCI任意波形發生卡,任意波達10MHz
售價：￥6900
CPCI2320s: 雙通道；14位80M波形發生卡
產品說明：
特性：
- 安裝和配置容易，支持即插即用，系統對其進行自動配置
- 14bits的D/A 分辨率
- 每臺集成2CH并行同步波形輸出
- 自動校準零點
儀器概述：
cPCI2320是一款采用直接數字綜合 (DDS)技術的雙通道任意波形發生卡，實現PCI總線結構插卡。采用大容量FPGA和SRAM技術實現DDS控制器驅動生成獨立雙路任意波形發生，輸出從0.02Hz到10MHz，調節步長為0.02Hz。支持內部基準和外部時鐘驅動。軟件驅動的快速掃頻輸出可以產生頻率/相位調制輸出的效果。
收到觸發信號后，可連續輸出波形直到收到軟件的停止命令，也可計數輸出波形達到所設置的波形個數后停止輸出。計數個數在1～4G間設置。在收到軟件停止命令后，軟件可選擇使立即停止輸出或?qū)?dāng)前波形完整輸出后再停止。
常規使用時可以選擇正弦波、方波、三角波、鋸齒、TTL、白噪聲、高斯噪聲、直流、梯形、指數、調頻、調幅、ASK、PSK、FSK等常規波形，對波形進行調頻、調幅處理，亦可輸入用戶指定波形文件或數學表達式生成所需的波形。支持對 cPCI2320進行二次開發，嵌入到自己的目標系統中，可廣泛用于需要各種復雜信號源或激勵源的情況，自動測控系統、通信系統測試、生產線產品測試、頻率特性試驗、實驗室仿真等領域，具有很高的集成度、頻率分辨率、可靠性和性價比。
收到觸發信號后，可連續輸出波形直到收到軟件的停止命令，也可計數輸出波形達到所設置的波形個數后停止輸出。計數個數在1～4G間設置。在收到軟件停止命令后，軟件可選擇使立即停止輸出或?qū)?dāng)前波形完整輸出后再停止。
常規使用時可以選擇正弦波、方波、三角波、鋸齒、TTL、白噪聲、高斯噪聲、直流、梯形、指數、調頻、調幅、ASK、PSK、FSK等常規波形，對波形進行調頻、調幅處理，亦可輸入用戶指定波形文件或數學表達式生成所需的波形。支持對 cPCI2320進行二次開發，嵌入到自己的目標系統中，可廣泛用于需要各種復雜信號源或激勵源的情況，自動測控系統、通信系統測試、生產線產品測試、頻率特性試驗、實驗室仿真等領域，具有很高的集成度、頻率分辨率、可靠性和性價比。
應用：
- 任意波形產生
自動測試系統
技術指標：
|
最高刷新率：
|
80Msps
|
|
單臺通道數：
|
2CH波形輸出
|
|
DA分辨率：
|
14bit
|
|
頻率分辨率：
|
0.02Hz
|
|
波形頻率：
|
0.1Hz（DC）～5MHz
|
|
波形長度：
|
1024Ksa/ch
|
|
波形幅度：
|
±10V ±1V
|
|
波形個數：
|
0～4096個或循環
|
|
DAC時鐘：
|
0~80MHz連續可調
|
|
頻率穩定度：
|
＜10ppm
|
|
輸出阻抗：
|
50Ω
|
|
低通濾波：
|
5MHz、1MHz、100KHz、10KHz、1KHz程控
|
|
直流精度：
|
±0.2%（FS）
|
|
交流精度：
|
±0.5%
|
|
諧波失真：
|
-56dBc（10Hz～500KHz）、 -56dBc+20log（f/500K）
|
|
總線接口：
|
cPCI
|
|
尺寸：
|
160mm×100mm
|
|
重量：
|
0.5Kg
|
應用程序：
cPCI2320波形控制軟件，控制面板為虛擬儀器風格的中文圖形界面，集成了豐富的常用功能，運行支持Windows98\2000\XP操作系統。（詳細信息參看下表）提供常用開發平臺下的DEMO源代碼(VC、CVI、VB、LABVIEW)和開發技術支持。
|
自檢功能：
|
板卡通過/失敗測試
|
|
測頻/計數：
|
無
|
|
掃頻控制：
|
無
|
|
波形計算：
|
X軸反相、Y軸反相、加、減、乘、拼接等
|
|
多卡擴展：
|
無
|
|
觸發同步：
|
軟件觸發、外觸發
|
|
波形個數：
|
0～4095個或循環
|
|
軟件平臺：
|
Windows9x/NT/2000/XP
|
|
二次開發：
|
可為用戶開發專用的測控軟件
|
訂購信息：
|
型 號
|
最高DAC時鐘
|
D/A精度
|
通道數
|
波形長度
|
|
cPCI2320s
|
80MHz
|
14位
|
2CH
|
1024Ksa/CH
|
|
|
|
|
|
|
配件：
安裝光盤一張，BNC線2根，信號輸出線2根，20芯數據線一根。
