全系列PCIe高速數據采集卡(性價比優)
![北京迪陽公司代理多家歐美公司的高速數據采集卡,提供PCI,PXI,PCIe,USB總線數據采集卡,有完整的技術支持和選型指南，并提供詳細的二次開發技術資料,采集卡價格范圍:[1980--99800元]](/uploadpic/2010391693image005.jpg "CSxxxx")
生產廠商： 迪陽公司代理
產品型號： CSxxxx
產品簡介： 北京迪陽公司代理多家歐美公司的高速數據采集卡,提供PCI,PXI,PCIe,USB總線數據采集卡,有完整的技術支持和選型指南，并提供詳細的二次開發技術資料,采集卡價格范圍:[1980--99800元]
產品簡介： 北京迪陽公司代理多家歐美公司的高速數據采集卡,提供PCI,PXI,PCIe,USB總線數據采集卡,有完整的技術支持和選型指南，并提供詳細的二次開發技術資料,采集卡價格范圍:[1980--99800元]
售價：￥29800
其它系列的超高速數據采集卡:請點擊daqcard.pdf
ATS860 雙通道 8Bit 250MS/s 高速PCI 數據采集卡
概述：ATS860是目前市場上性價比最好的 250MS/s PCI 數據采集卡。擁有兩個同步250MS/s ADCs，全可編程前端和任選的雙端口內存，使得ATS860成為一款許多應用理想的數據采集卡，如超聲測試、NMR 譜分析和雷達測試應用。
.jpg)
.jpg)
.jpg)
ATS860特性:
● 每通道250MS/s實時采樣
● 雙通道 8Bit 同步采樣
● 100MHz 全功率帶寬
● ±20mV 到±10V電壓輸入范圍
● 44.5dB 信噪比
● NIST 可追蹤校準
● 每通道16MB 采樣存儲深度
● 任選256MB采樣存儲器
● 觸發輸入輸出連接插頭
● 半長PCI 卡
● API 面板控制軟件允許快速起動
● 二次開發SDK C/C++ ，VB 和 LABVIEW
● AzarDSO示波軟件和數據連續存盤記錄軟件
其他型號的高速數據采集卡：
| ATS9373 –雙通道PCIe，12位, 4 GS/s采樣，2GHz帶寬2GB緩存 |
| ATS9360 -雙通道PCIe，12位, 1.8 GS/s采樣800MHz帶寬2GB緩存 |
| ATS9870 -雙通道PCIe， 8位, 1 GS/s采樣 450MHz帶寬2GB緩存 |
| ATS9350 -雙通道PCIe，12位, 500 MS/s采樣250MHz帶寬2GB緩存 |
| ATS9351 -雙通道PCIe，12位, 500 MS/s采樣250MHz帶寬2GB緩存 |
| ATS9626 -雙通道PCIe，16位, 250 MS/s采樣DC 125MHz帶寬2GB緩存 |
| ATS9462 -雙通道PCIe，16位, 180 MS/s采樣 80 MHz帶寬1GB緩存 |
| ATS9440 -雙通道PCIe，14位,125 MS/s,采樣 65 MHz帶寬1GB緩存 |
Gage Octopus 系列多通道PCI高速采集卡具有單個PCI插槽8通
道125MHz/12Bit/每通道同時采樣,板載內存可達4GB，多塊Octopus
PCI卡可組成高達64個通道采集系統。
.jpg)
.gif)
特性：
● 2，4，8數字化通道
●10，25，50，65，100，125MS/s 采樣/每通道
●12Bit/14Bit/16Bit 垂直分辯率
● 128MS到4GS板載采集內存
● 100MHz 帶寬
● 全特性模擬前端，軟件控制輸入范圍(±100mV，±200mV
±500mV, ±1V, ±5V, ±10V) 藕合方式 (AC , DC)，阻抗(1MΩ或50Ω)
● 外觸發，絕對最大輸入電壓±15V，電壓范圍±1V，±5 V，帶寬>100MHz
操作系統 Windows Vista / XP
應用軟件：標準板示波軟件，數據采集軟件
SDK C/C++/VB.net for Windows
SDK for Labview
AL8100C 四通道/100MHz, 雙通道/200MHz, 單通道/400MHz ,8Bit,PCI數據采集卡
.jpg)
模擬部份：
● 4個模擬輸入通道
● AC/DC 耦合，軟件可選
● 50Ω輸入阻抗/高輸入阻抗，每通道軟件分別可選
● 全輸入電壓范圍20mVp-p ~ 2Vp-p
● 高帶寬 DC-80 MHz -3dB
● 細微偏移控制±500mV
● 8位垂直分辨率
● 100MS/s采樣在所有四通道，200MS/s采樣在雙通道，400MS/s采樣在單通道
● 采樣速率 400MHz,200MHz,100MHz,50MHz,25MHz ,12.5MHz 至 781KHz
觸發源：
● 軟件觸發
● 內部觸發連接輸入，TTL，可編程極性
● 外部觸發輸入（BNC連接）可編程觸發域值-5V至+5V和極性。
● 50Ω和1KΩ輸入阻抗，軟件可選。
● 信號域值觸發
● 編碼位置觸發，適用于掃描應用
觸發輸出
● TTL輸出 2V
● 可編程極性輸出
● 脈沖表示采集的開始和結束
軟件
ALDigiScope示波軟件，C/C++，/VB ，VC.Net
Agilent U1071A, Acqiris DP1400 高速PCI數據采集卡，雙通道，2Gs/s采樣
主要特性：
● 雙通道，8 Bit 數據采集卡
● 最高每通道1G采樣速率，單通道方式最高2G采樣速率
● 256K采樣點到256M采集存儲器
● 50 Ω輸入阻抗時，最高可達1 GHz 帶寬，測量范圍50 mV 至5 V輸入量程
● 1 MΩ輸入阻抗時，最高250 MHz 帶寬，測量范圍50 mV 至50 V輸入量程
● 低功耗（小于16 W）任選256MB存儲器 （小于20 W ）
● 自動同步總線適用于觸發信號和時鐘分布
● 任選的同步多緩存采集讀取模式，便于增強測量吞吐率
● 設備驅動接口包括Windows?, VxWorks, LabViewRT和Linux
應用程序語言包括MATLAB?, C/C++, Visual Basic, LabVIEW和 LabWindows/CVI
應用程序語言包括MATLAB?, C/C++, Visual Basic, LabVIEW和 LabWindows/CVI
相關產品型號：
U1071A-001 雙通道，8Bit ,1GS/s 采樣，單通道2GS/s 采樣 256K至256MB存儲器
U1071A-002 雙通道，8Bit ,500MS/s 采樣，單通道1GS/s 采樣 256K至256MB存儲器
U1071A-004 雙通道，8Bit ,200MS/s 采樣，0.5G/s到 1GS/s 采樣 256K至256MB存儲器
Agilent U1069A, Acqiris DP214/235/240 高速PCI數據采集卡,單通道，2Gs/s采樣
主要特性：
● 2 GS/s 采樣率
● 雙和單通道方式
● 高達1 GHz 帶寬
● 最高16MS采樣存儲器
● 2 GS/s 采樣率
● 雙和單通道方式
● 高達1 GHz 帶寬
● 最高16MS采樣存儲器
● 全特性50 Ω 輸入阻抗，具有內部校驗
● 前端設計帶內部校準和輸入保護
● 完全的預觸發和后觸發
● 前端設計帶內部校準和輸入保護
● 完全的預觸發和后觸發
● 多用途I/O連接，適用于觸發，時鐘，參考，和控制信號
● 內置5ps觸發時間內插器(TTI) 適于精確時間測量
● 低死區時間(< 800 ns) 連續記錄時間戳
● 設備驅動接口包括Windows?, VxWorks, LabViewRT和Linux
應用程序語言包括MATLAB?, C/C++, Visual Basic, LabVIEW和 LabWindows/CVI
● 內置5ps觸發時間內插器(TTI) 適于精確時間測量
● 低死區時間(< 800 ns) 連續記錄時間戳
● 設備驅動接口包括Windows?, VxWorks, LabViewRT和Linux
應用程序語言包括MATLAB?, C/C++, Visual Basic, LabVIEW和 LabWindows/CVI
相關產品型號：
U1069A-001 單通道 2GS/s
U1069A-002 雙通道 500MHz , 單通道1GS/s 256K 至 16MB
U1069A-003 雙通道 1GS/s , 單通道2GS/s 128K 至 8MB
U10701A Acqiris DP310 單通道 , 12Bit/420MS/s 4MB高速采集卡
Acqiris DP308單通道 , 12Bit/200MS/s 4MB高速采集卡
Acqiris DP306單通道 , 12Bit/100MS/s 4MB高速采集卡
.jpg)
● 100MS/s DC 耦合標準輸入，300MS/s AC 耦合 HF 輸入
● 帶寬 DC-100MHz (3dB)
● 最大輸入電壓 15V AC
● 4MB 采樣存儲器，可擴展到256MB
● 高速PCI 總線傳輸每秒100MB/s
● 軟件驅動 windows/xp二次開發 C/C++/VB /Labview/MatLab 應用代碼例程
AL8xGT-Express 1, 2 和 3GHz A/D 采集卡
AL83GT PCI-E 使用雙1.5GS/s, 8Bit A/D 轉換器數字化模擬輸入信號
采樣速率從3GS/s到250KHz,雙通道同步采集，軟件觸發，編碼觸發
.jpg)
模擬輸入部分： 觸發源：
● 1或2個模擬輸入通道 ● 軟件觸發
● AC/DC 耦合，軟件可選 ● 編碼觸發
● 50Ω/50KΩ輸入阻抗-軟件可選 ● 內部觸發連接 （TTL）3針插頭
● 電壓輸入范圍：125mV,250mV,500mV,1V,2V 峰-峰值 ● 外部觸發輸入，可編程域值（BNC）
● 帶寬：DC-1000MHz -3dB,AC 100KHz-1000MHz ● 任意通道信號域值觸發組合每通道可遍程域值
A/D轉換 采樣控制
● 2通道 ● 預觸發和后置觸發延遲采集
● 最大采樣率:單次單通道 3GS/s ，雙通道 ● 自動重置
同步采樣1.5GS/s (3GHz 配置)
● 最小采樣率：250KS/s 單次內時鐘
采樣率 內存
● 采樣率：3GHz,2GHz 或 1GHz (取決于配置) ● 512MB 標準，可至4GB
下至（100/256） ● 每通道可達4G采樣
● 采集過程快速卸載
● 優化為最大重復速率，在預觸
后置觸發模式
時鐘 總線接口
● 內部和外部參考 ● PCI-E x1接口
● PCI主設備操作
● DMA傳送，支持分散/集中
● 中斷完成DMA傳送
連接頭 常規
● 1或2個BNC連接頭適用于模擬信號輸入 ● PCI-E板卡尺寸4.25”x9.375”
● BNC連接頭適用于時鐘/參考輸入輸出
● BNC連接頭適用于觸發輸入輸出
● 16位數字I/O或ENCTRIG連接頭，
多達四路編碼器 （多路復用）
● 內部觸發I/O連接頭（3針管腳）
● PCI接口卡邊緣連接頭（64位）
相關產品型號：
.jpg)
AL8xGT 8位 1或2通道 最高3GS/s數據采集卡 512KB 標準內存，最大4GB 內存
AL81G 8Bit 1個通道 最高1GS/s 采樣 板載內存64MB ，任選256MB 存儲器
AL8500 8Bit 1個通道 最高500MS/s 采樣 板載內存64MB ，任選256MB 存儲器
AL8200 8Bit 1個通道 最高200MS/s 采樣 板載內存64MB ，任選256MB 存儲器
ULTRAVIEW 超高速PCI-E數據采集卡，具有超深度
板載內存（8GB），和可配置的Xilinx Virtex FPGA
1.AD12 系列12 Bit,500MS/s PCI Express 超高速采集卡
.jpg)
AD12 系列具有兩個500MS/s 12Bit ADCs,板載4GB或8GB DDR2 DRAM，能夠直接以每秒1.4GB/s傳輸數據到計算機內存，采樣速率由板上的振蕩器或外部時鐘輸入控制，頻率范圍從10MHz ~500MHz,雙通道同步進行采樣,邏輯控制由Xilinx XC5VLX控制
特性：
● A/D 轉換 12 Bit
● 信噪比 63dB
● 模擬輸入范圍 -350mV ~ + 350mV ( 不要超過800mV )
● 模擬輸入阻抗 50ohms // 2pF
● 模擬輸入帶寬 3MHz ~ 2.3GH (3dB BW )
● 采樣速率 20MHz ~ 500MHz
● 任選的外觸發輸入信號 AC 藕合
軟件包括示波軟件，圖形顯示，存儲回放。二次開發（VC，VB）
相關產品型號：
| 產品名稱 | 最大采樣速率 | 最小采樣速率 | 分辨率 | 內存 | A/D 通道 |
| 3 GS/s | 500 MS/s | 8 bits | 4 or 8 GB | 1, 2 | |
| 500 MS/s | 20 MS/s | 12 bits | 4 or 8 GB | 1, 2 | |
| 400 MS/s | 20 MS/s | 14 bits | 4 or 8 GB | 1, 2 | |
| 160 MS/s | 10 MS/s | 16 bits | 4 or 8 GB | 1, 2 |
Razor Composcope 12~~16位, 200MHz 多通道數據采集卡
.gif)
.jpg)
● 2或4通道數據高速采集卡
● 100MHz 或200MHz 最大采樣速率
● 12~~16位 垂直分辯率
● 128MS 至 2G 板載內存
● 65MHz 或 125MHz 輸入帶寬
● 全尺寸，單槽PCI 卡
● 全特性前端，軟件控制電壓輸入范圍，耦合，阻抗
● 33Bits,66MHz PCI標準200MHz傳輸?shù)絇C內存
● 易于用外部和參考時鐘輸入輸出集成
● 外部觸發輸入輸出
● 可編程示波軟件 CompuScope 數據采集
● 二次開發 C/C++/VB, LabView ,MABLAB
性價比最優產品：
Gage BASE-8 PCI總線 單通道，8Bit，500MHz 采樣 存儲深度128K至 256MB
價格：36800元
ATS860 PCI 總線 雙通道8Bit ,250MHz 采樣,16MB至256MB存儲深度
價格：29800元
TP801-AWG PCI總線 雙通道，8Bit ,100MS/s 采樣 128K 存儲深度，
帶2MHz 12Bit任意信號波形發生器 價格：12800元
DAS/4020 PCI總線 4通道 12Bit ，20MHz ,同步采集卡，32K FIFO 價格：9800元

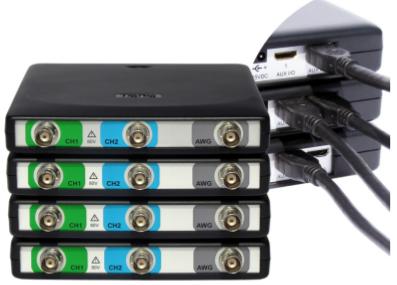

USB系列高速數據采集卡:
二個輸入通道，一個輸出通道。
型號 最大采樣 / 連續存硬盤速率 最大輸出頻率 最大緩存長度 價格
HS5-530XM 500MS/s 20MS/s 30MHz 32MB/64MB 16800元
HS5-220XM 200MS/s 10MS/s 20MHz 32MB/64MB 14800元
HS5-110XM 100MS/s 5MS/s 10MHz 32MB/64MB 12800元
HS5-55XM 50MS/s 2MS/s 5MHz 32MB/64MB 11800元
12~~16位可變分辨率，通道數：1~~8通道，二次開發，VB,VC,Labview 驅動，Matlab 驅動
