USB總線，40MHz采樣，16通道基于PC的示波器

    4~~64多通道測量基于PC數字存儲示波器

     SE440: 4通道,40MHz/s采樣,256K存儲,14位,價格:13000元

     SE840: 8通道,40MHz/s采樣,256K存儲,14位,價格:29800元

     SE1640: 16通道,40MHz/s采樣,256K存儲,14位,價格:69000元

型號:(Scope4pc)是一款標準的多通道測量基于PC數字存儲示波器.(通過USB連接臺式機或筆記本電腦) 標準的設計使儀器很容易擴展到 4 到 32 通道 (每個USB能連接8 個通道). 便攜式高性能基于PC的示波器能完成瞬態捕捉,和捕捉數據到計算機. 這最新一代Scope4pc示波器,每通道有可調節的 256K存儲深度, 采樣速率在觸發前或觸發后能調節到最佳位置, 在捕捉數據時有很大彈性,用縮放功能即使在高速采樣時也能觀察細節,諸如毛刺和瞬態記錄. 示波器不但包含采樣而且有復雜的觸發選項,用通道1~~4 或外觸發輸入作為觸發源, 復雜的觸發特性提高了脈沖捕捉能力, 脈沖寬度觸發,窄脈沖觸發,脈沖記數,脈沖記數和最小脈沖,示波器可用單通道或多通道作為同步觸發源,所有標準模塊都是通過運行在PC機里的軟件來控制的, 允許用戶使所有通道同步捕捉數據.

Scope4pc 硬件:

• 通道基于的示波器
• 通過臺式計算機或筆記本連接
• 用到電源支持
• 安裝在幾分鐘內用戶不需要打開機
• 用標準的探頭
• 每通道采樣速率:40MHz/s
•  每通道帶寬:20MHz/s
• 每通道數據存儲深度達字節
• 14位垂直分辨率
• 每個通道同步觸發.
• 可調節的采樣速率低速中等高速和最高速
• 可調節的前后觸發允許用戶調節捕捉數據之前和捕捉數據之后觸發數量
• 有附加的外部觸發輸入在設備的后面板上

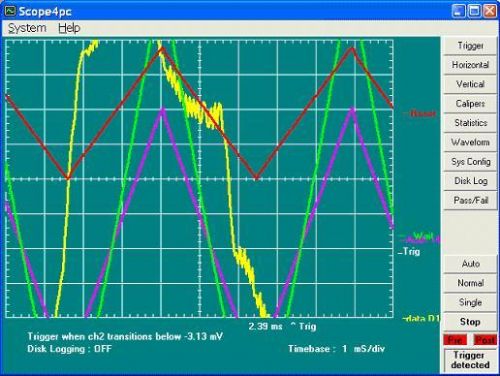

• Scope4pc 軟件:

·         能運行在和

·         友好的親合力強的用戶界面易于使用

·         自動查尋示波器硬件型號硬件

·         靈活的觸發選項復雜觸發在單通道或多通脈沖寬度觸發窄脈沖觸發脈沖記數脈沖記數和最小脈沖

·         有彩色指示和標簽指示辯別每個通道

·         能從硬盤把數據波形保存回放

·         能把保存回放系統設置到硬盤

·         能自動存儲數據到硬盤

·         個測量線能形象的測量電壓和時間參數

·         縮放功能觀察數據更清晰

·         分離的通過失敗測試能自動保存數據到硬盤

·         數據輸出到或

    軟件免費下載





注意事項:示波器應用在電壓允許的范圍內.
