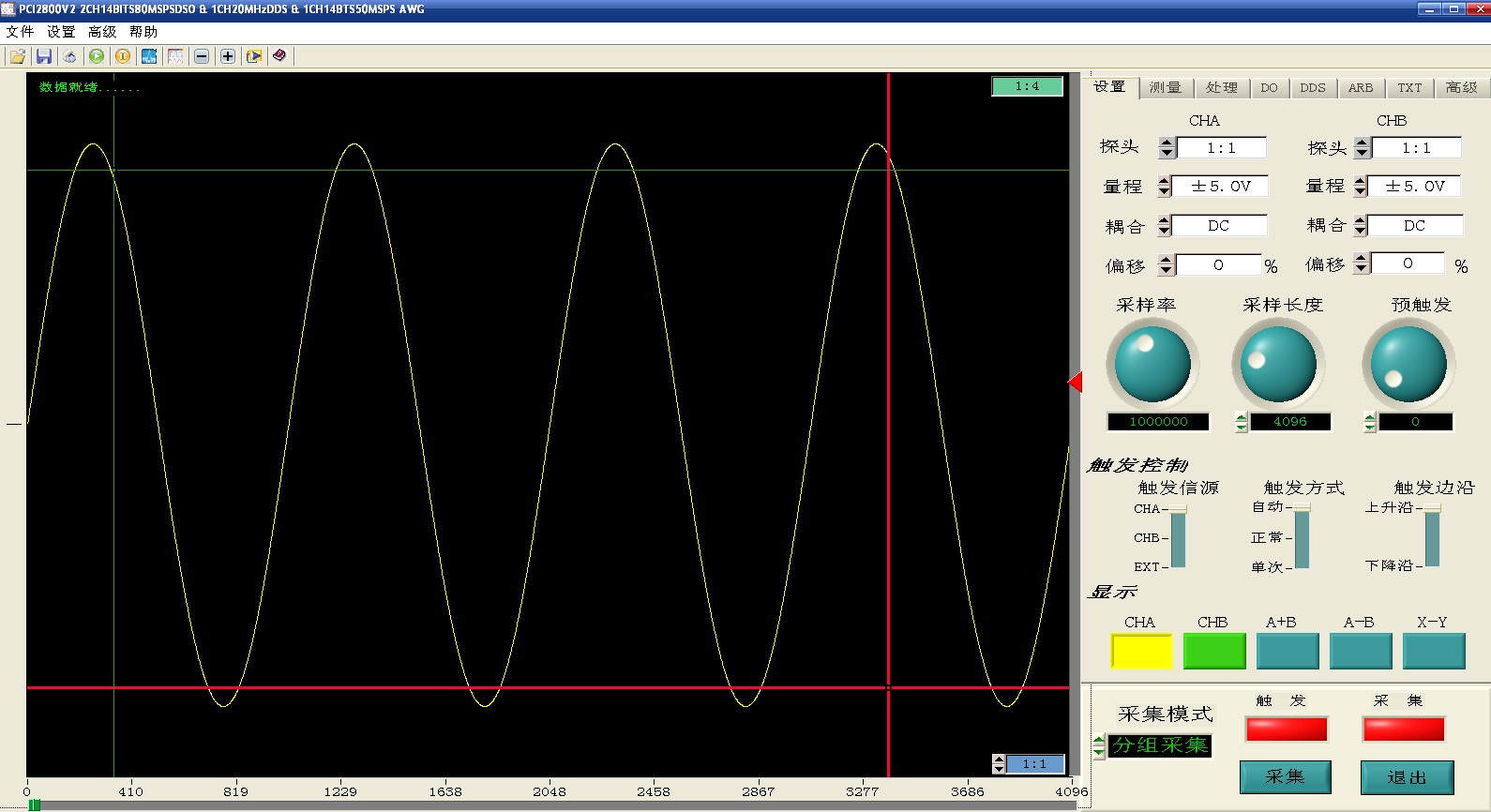

|   PCI2800V2是PCI8200的升級版，實現了功能的完善和改進。 PCI2800V2：示波+波形+掃頻 多功能卡 2個通道的并行數據采集最高采樣率80Msps，輸入電壓40V，板載1Msa/ch內存； 1個通道的任意波形發生器， 1個通道的正弦波發生器, 輸出電壓峰值可到19.99V/50MHz 1個通道的+5V電壓程控輸出，具有過流保護功能； 1個通道的外觸發端口； 8個程控I/O輸出功能: PCI2800V2是一款集數據采集、信號產生、掃頻于一體的產品，繼承了PCI8200的優點并進一步實現功能的精細程度。將它插入計算機PCI槽上，再運行DsoView虛擬示波器軟件、性能優良的數字存儲示波器。它具有數據采集、測量信號、過程監測、多種觸發等功能，因此大量應用于高速的數據采集系統、自動測試系統、自動控制系統。 PCI2800V2采集部分主要性能指標 | 最大采樣率： | 100Msps | | 單臺通道數： | 并行雙通道 | | AD分辨率： | 14bits，系統精度:≤±0.3% | | 存儲容量： | 每通道最大1Msa/CH | | 量程： | ±100mV～±20V（共分9擋） | | 輸入方式： | BNC單端雙極性電壓輸入 | | 輸入阻抗： | 1MΩ；輸入電容≤25pF | | 輸入信號帶寬： | 0Hz～20MHz | | 通道間相位差： | ≤0.3°(0Hz～1MHz) | | 帶內波動： | ≤±0.1Db(0Hz～300KHz) | | 時基范圍： | 100MHz~1KHz分15擋 | | 耦合方式： | AC/DC | | 觸發模式： | 正常、自動、單次 | | 觸發邊沿： | 上升、下降 | | 觸發模式： | 正常、自動、單次 | | 觸發通道： | CHA、CHB、EXT | | 通道間隔離度： | ≥80dB | | 尺寸： | 187mm×112mm | | 重量： | 0.2Kg | PCI2800V2 信號發生部分主要性能指標 | 參數 | 任意波形部分(ARB) | 正弦波形部分(DDS掃頻) | | 波形頻率 | 0.1Hz(DC) ～5MHz | 0.1Hz～50MHz | | 頻率分辨率 | △F=0.02Hz | 0.02Hz | | DAC時鐘 | 0~80Msps | | | 通道數 | 1CH | 1CH | | 波形長度 | 16Ksa | | | 垂直分辨率 | 14bits | 14bits | | 頻率穩定度 | ＜10ppm | ＜10ppm | | 波形幅度 | 0～±10V | 0～±10V | | 波形個數 | 循環輸出 | | | 輸出阻抗 | 50Ω,輸出電流50mA Vpeak=50mA | 50Ω,輸出電流50mA Vpeak=50mA | | 低通濾波 | 無 | 無 | | 直流精度 | ±0.3%（FS） | ±0.5%（FS） | | 交流精度 | ±0.3%（FS） | ±0.5%（FS） | | 諧波失真 | -65dB(<1KHz)、 -58dBc(100KHz) | | | 軟件平臺 | Windows2000/XP | | 二次開發 | 提供常用開發平臺下的DEMO源代碼(Vc++、Cvi、Vb、LabView下例程及源代碼
| |
售價：￥19800
