USB口(五合一功能)1GHz虛擬示波器
產品簡介： USB口無源連接,2通道,1GHz采樣,250MHz帶寬,32M存儲帶頻譜分析,波形發生器,及二次開發.
售價：￥29800

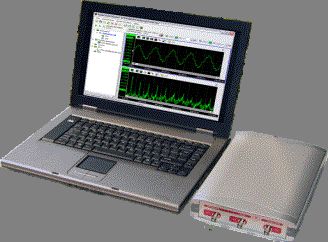

TiePie 示波器HS805
如果用多通道軟件：HS805就是一臺（數字存儲示波器,FFT頻譜分析
儀, 任意波形發生器, 瞬態\連續波形記錄儀, 數字多用表，I2C協議分
析儀，CAN總線分析儀，串口分析儀，SM總線，PM總線，TWI總
線，Access總線，音頻分析，MIDI、DMX分析）綜合測試儀。
1G采樣/每秒，250MHz帶寬，32M存儲深度+ 20MHz任意波形發
生器
即插即用測量：
●示波器
●頻譜分析
●電壓表
●數據采集，瞬態波形記錄
HS805技術指標：
●2個模擬輸入通道
●單通道1GS/s，雙通道500MHz采樣
●± 0.01%精度
●每通道32M存儲深度
●垂直分辨率8位
●幅度精度%1
●0.2V~80V全電壓測量范圍，按
●AC/DC耦合
●1MΩ // 20pF 輸入阻抗
●最大輸入電壓200V ( DC+AC峰值<10KHz )
●帶寬250MHz (-3dB)
觸發系統
●觸發源CH1、CH2、AND、OR、外部模擬，外部數字、AWG起始
、AWG停止、AWG新的周期
●觸發種類：上升沿、下降沿、窗口內外觸發。
●0~32M 預觸發 （0 ~ 100% ，1個采樣分辨率）
●模擬外部觸發BNC
●電壓范圍：200mV ~ 80V
●耦合AC/DC
●帶寬20MHz
●最大輸入電壓200V ( DC+AC峰值<10KHz )
●數字外部觸發，擴展連接插頭
●范圍0~5V ,TTL電平
任意波形產生
●14Bits@ 200MHz采樣
●電壓幅度 +12V ~ -12V
●DC 耦合
●輸入阻抗50Ω
●帶寬到20MHz
●DC 電平-12V ~ +12V 、12Bits 分辨率
●最大采樣速率200MHz
●采樣源 內部 0.01%
●32M內存
●正弦、方波、三角波、DC、噪聲、任意波
外部電源：220V/50Hz/0.85A
外部PC連接USB2.0 480MHz 、USB1.1 全速兼容
操作系統：WIN/XP/Vista32
物理尺寸：56 x 180 x 276 mm
軟件 CD for windows/xp/vista32,說明書

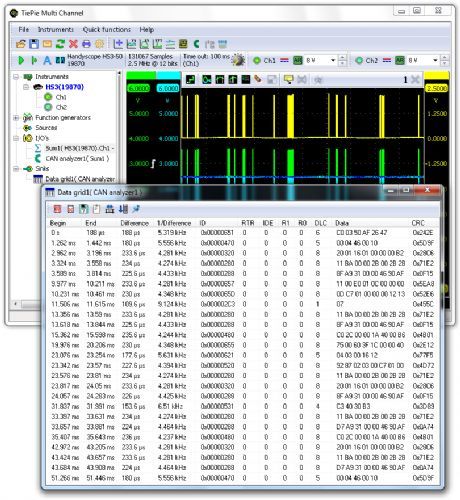

CAN、I2C、RS232、RS485協議分析儀：
