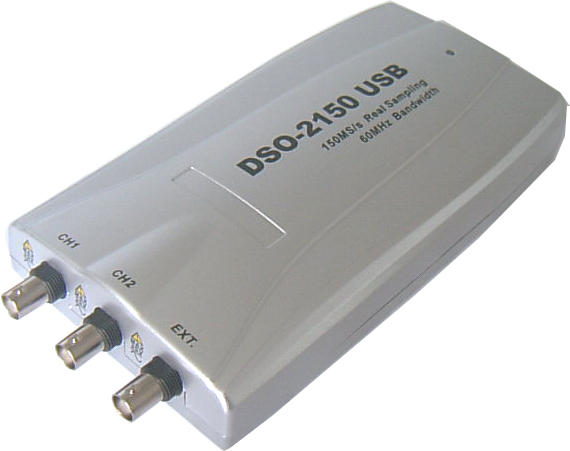

150MHz采樣，32K存儲：雙通道數字示波器+頻譜
生產廠商： 迪陽公司
產品型號： dso2150U
產品簡介： USB 接口,免電源,2通道,150MHz采樣,60MHz帶寬, 數據到EXCEL,FFT 頻譜,二次開發,Labview驅動.
產品簡介： USB 接口,免電源,2通道,150MHz采樣,60MHz帶寬, 數據到EXCEL,FFT 頻譜,二次開發,Labview驅動.
售價：￥1980
有六款型號:
DSO2090U: 100MHz 采樣虛擬示波器+頻譜分析儀 測量帶寬:40MHz 1780元
DSO2150U:150MHz 采樣虛擬示波器+頻譜分析儀 測量帶寬:60MHz 1980元
DSO2250U:250MHz 樣虛擬示波器+采頻譜分析儀 測量帶寬:80MHz 3900元
DSO5200U:200MHz 實時采樣,50GHz/s等效:14存儲:測量帶寬:200MHz 2900元
DSO5200AU:200MHz 實時采樣,50GHz/s等效:512K存儲:帶寬:200MHz 3900元
其它 5 款產品的技術指標請看相關介紹:
| | |
| | |
| | |
| | |
4. 特點
流線型設計,體積小巧, USB2.0接口,免電源,與臺式示波器類似界面,易于上手.
更適合于筆記本電腦，生產線維修調整，便于出差使用。
小的尺寸:190(L)x100(W)x35(H) ,便于攜帶.
.高刷新率, 高采樣率,150MS/s實時采樣.
軟件支持: Windows98,Windows Me, Windows NT, Windows 2000, Windows XP ,VISTA
20余種自動測量功能, PASS/FAIL Check 功能,適于工程應用.
波形平均,余輝,亮度調節,反向,加,減,乘,除,X-Y顯示
波形數據可以按時間和電壓輸出到EXCEL,BMP,JPG。
FFT 頻譜分析
一臺電腦可同時連多臺示波器,輕松擴展通道數.
二次開發庫提供,Labview\VB\VC\Delphi\C++Builder 開發示例提供
5. 技術指標：
| 通道 | 2通道 |
| 帶寬 | 60MHz |
| 最大實時取樣率 | 150MS/s |
| 阻抗 | 1MΩ 25pF |
| 耦合 | AC/DC/GND |
| 垂直分辨率 | 8Bit |
| 電壓量程 | 10mV-5V, 9Steps |
| 垂直精度 | ±3% |
| 時基量程 | 4ns-1h, 38 Steps |
| 垂直位置可調 | 有 |
| 輸入保護 | Diode 嵌位 |
| X-Y | 有 |
| 自動設置 | 有 (30Hz to 60MHz) |
| 外觸發輸入 | 有 |
| 水平方式 | 自動, 標準, 單次 |
| 觸發斜率 | +/- |
| 觸發電平可調 | 有 |
| 觸發類型 | 模擬 |
| 觸發源 | CH1, CH2, EXT |
| 預觸發 | 0-100% 選擇 |
| 存儲深度 | 10K-32KB/CH |
| 單次帶寬 | DC to 60MHz |
| 取樣率選擇 | 有 |
| 輝線顯示 | 點/線, 波形平均,余輝,亮度調節. |
| 網絡 | 開/關 |
| 垂直模式 | CH1, CH2, Dual, ADD |
| 光標測量 | 有 |
| 算法 | 快速富氏變換,反向,加,減,乘,除. |
| 光標顯示 | 頻率,電壓 |
| 數據點 | 10K-32K 每通道 |
| 配套 | S/W CD, probes, manual, USB cord |
6．應用程序：
軟件支持: Windows98,Windows Me, Windows NT, Windows 2000, Windows XP ,
VISTA
7．二次開發：
提供常用開發平臺下的DEMO源代碼(VC、CVI、VB、LABVIEW)和開發
技術支持。
