可以將哪些硬件配件連接到 USB 示波器？

   有多種硬件配件可用于 USB 示波器。本常見問題解答回顧了一些較受歡迎的選項，包括各種探頭以及多臺 USB 示波器的無線同步和機箱，這些機箱可以將 USB 示波器與其他儀器（如任意波形發生器和萬用表）組合和同步。

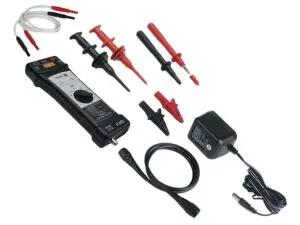

圖 1. 差分探頭讓您無需接地即可測量信號。（圖片：tiepie）

探頭和更多探頭探頭是擴展USB 示波器

實用性的關鍵工具。示例包括有源和無源差分探頭和電流探頭。差分探頭擴展了單端輸入示波器的實用性。有源差分探頭適用于高共模電壓測量。它們可用于各種應用，包括電源電路測量和從串行通信總線捕獲差分信號。高壓有源差分探頭（圖 1) 可處理 ±7000 V (DC + 峰值 AC)，帶寬為 DC 至 70 MHz (-3 dB)，衰減率為 100:1/1000:1，精度為 ±2%。其他型號可處理 ±700 V (DC + 峰值 AC)，并可用于高達 100 MHz 的信號。一些額定值為 ±60 V (DC + 峰值 AC) 的低壓有源差分探頭可處理高達 200 MHz 的信號。

高壓單端無源探頭專為測量高壓接地參考信號而設計。高壓無源差分探頭也可供使用。例如，您可以使用 25:1 衰減探頭測量高達 ±1000 V 的電壓。連接到示波器后，PC 軟件會自動檢測探頭并相應地調整顯示屏上的垂直軸。

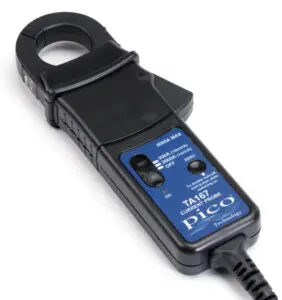

圖 2. 鉗位電流測量探頭可用于 USB 示波器。圖片：Pico Technology )

通用低壓差分探頭可能具有 1:1 電壓比和 15 MHz 帶寬。它適用于測量 ±10 mV 至 ±50 V 的信號，并具有接地參考夾，可消除探頭和被測設備之間的共模電壓差。電池供電的電流測量探頭也可用于測量高達幾千安培的交流和直流電流信號（圖 2）。

無線同步

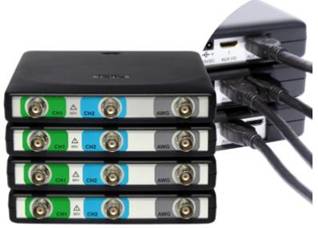

當所需通道數超出示波器的能力，且必須在廣闊區域進行測量時，多臺 USB 示波器的無線同步非常方便。無線同步模塊可使用 RF 無線觸發連接同步相距最遠 400 米的多臺示波器。該系統包括所連接示波器中采樣時鐘的自動時間同步。PC 上的軟件會自動檢測連接的示波器數量，并將通道組合成單個虛擬儀器。

圖 3. 這款 USB 函數發生器可讓您向被測設備添加刺激信號。（圖片：Tiepie）

超越示波器

許多測試應用不僅僅需要示波器。例如，如果您需要刺激信號，您可以將波形發生器、射頻信號發生器或脈沖發生器等臺式儀器與 USB 示波器結合使用。邏輯分析儀和頻譜分析儀可讓您測量數字信號或進行射頻測量。圖 3顯示了帶有自帶軟件的 USB 函數發生器（北京迪陽世紀科技有限公司 有售 www.trmgy.cn）?；蛘?，您可以使用包含內置函數發生器的 USB 示波器。

 摘要

USB 示波器是用途極為廣泛的儀器。有多種硬件附件可供使用，以擴展其實用性，并同步示波器組或與其他 USB 儀器組合的操作。可用的 PC 軟件簡化了大多數附件的使用。
