PCIe 分析儀和干擾器有什么區別？

 本常見問題解答介紹了分析儀和干擾器如何單獨和作為團隊工作、標準垂直實現與服務器等高密度系統中的水平 PCIe 實現的不同連接需求，以及 PCIe 分析儀如何與其他分析儀協同工作以測試橋接器。

PCIe 專為服務器、存儲設備、圖形和成像等高性能應用而設計。這些高性能系統必須可靠，并且必須支持互操作性。這些要求增加了充分測試 PCIe 接口的挑戰。

例如，NVMe 使系統能夠利用高性能 SSD 中的并行性級別。針對 PCIe 的使用進行了優化，減少了 I/O 開銷，并能夠以較低的延遲添加多個長命令隊列。

分析器可以提供對流量的詳細可視性，并支持高級跟蹤分析。它們使用數據包監控和記錄來測量總線吞吐率和鏈路性能。觸發、錯誤報告和分析可以幫助加快錯誤識別和補救。這些對于測試來說都很棒，但對于故障排除來說還需要更多。這就是干擾器的作用所在。

協議分析儀和干擾器可讓您測試和排除 PCIe 互連的性能故障。PCIe 的速度一代比一代快一倍。當今的協議測試和鑒定可能具有挑戰性。此外，專為 PCIe 開發的非易失性存儲器快速(NVMe) 固態硬盤 (SSD) 內存協議等高級應用程序需要進行復雜的測試才能確保最大性能。這就是分析儀和干擾器協同工作的地方。

本常見問題解答介紹了分析儀和干擾器如何單獨和作為團隊工作、標準垂直實現與服務器等高密度系統中的水平 PCIe 實現的不同連接需求，以及 PCIe 分析儀如何與其他分析儀協同工作以測試橋接器。

PCIe 專為服務器、存儲設備、圖形和成像等高性能應用而設計。這些高性能系統必須可靠，并且必須支持互操作性。這些要求增加了充分測試 PCIe 接口的挑戰。

例如，NVMe 使系統能夠利用高性能 SSD 中的并行性級別。針對 PCIe 的使用進行了優化，減少了 I/O 開銷，并能夠以較低的延遲添加多個長命令隊列。

分析器可以提供對流量的詳細可視性，并支持高級跟蹤分析。它們使用數據包監控和記錄來測量總線吞吐率和鏈路性能。觸發、錯誤報告和分析可以幫助加快錯誤識別和補救。這些對于測試來說都很棒，但對于故障排除來說還需要更多。這就是干擾器的作用所在。

PCIe 干擾器是一種內聯錯誤注入工具，可以實時操縱流量并模擬操作環境。干擾器可以自動執行預定義的測試?yán)獭?/span>

分析儀和干擾器通常作為配套套件提供。干擾器插在被測設備和 PCIe 主機系統之間。帶狀電纜可以將干擾器連接到分析儀，使兩臺設備協同工作。例如，這些設備可以相互交叉觸發，分析儀指示干擾器注入錯誤信號，干擾器觸發分析儀開始捕獲數據流進行分析（圖 1）。

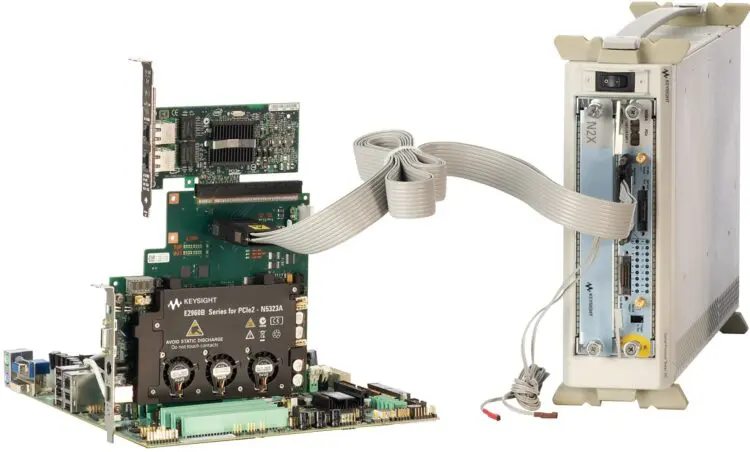

圖 1. 干擾器位于中間左側，并通過帶狀電纜連接到右側的分析儀。（圖片：Keysight Technologies）

分析儀通常連接到 PC，PC 上駐留著各種軟件包來控制特定的測試程序并顯示結果。干擾場景可能包括修改、替換、插入和刪除 PCIe根復合體與被測設備之間的流量中的數據包。一些干擾器可以插入可糾正、不可糾正和致命錯誤，它們還可以插入總線錯誤并在 PCIe 邊帶總線上斷言或取消斷言命令。測試包可用于各種測試需求，例如標準化可靠性、可訪問性和可維護性 (RAS) 測試。

并非所有系統都使用垂直 PCIe 連接。高密度系統（例如服務器）使用水平插入 PCIe 設備。對于這些系統，不能使用標準插入器，需要水平連接。還有分析儀可以與其他高速串行總線分析儀同步操作，以測試和驗證跨橋操作（圖 2）。

圖 2. 該分析儀可與其他串行總線分析儀同步操作，以測試橋接操作。（圖片：Teledyne Lecroy）

摘要

PCIe 分析儀和干擾器是確保連接穩定可靠的重要測試設備。它們需要以協調的方式運行，以對 PCIe 系統進行全面測試和故障排除。一些 PCIe 分析儀還設計為與其他類型的協議分析儀配合使用，以測試橋接器的性能。
