Multi-Channel 多通道儀器軟件幾乎能解決所有測量問題

當工程師在研發一些項目的時侯，往往用到很多測量儀器，這些測量儀器在案頭上用起來很不方便，而且價格非常昂貴，不知所錯，為了打破這種尷尬，TiePie 虛擬組合儀器應運而生，特別是配套多通道儀器軟件可以解決幾乎所有問題并可用作：

示波器

頻譜分析儀

數據記錄儀

萬用表

任意波形發生器

協議分析儀

也可以二次開發構建自己的測量系統，更多內容請看官網：www.trmgy.cn

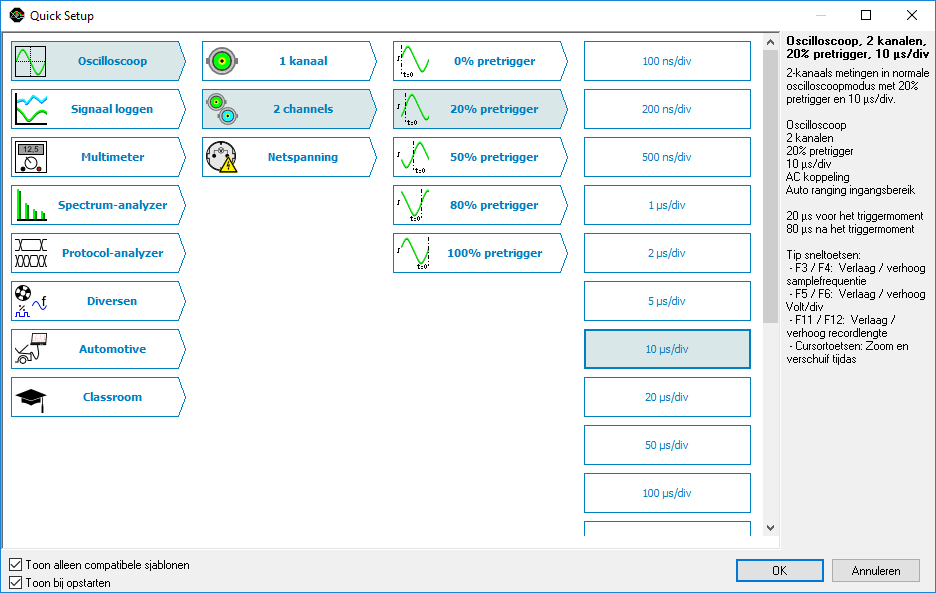

有快速設置功能

為了簡化測量設置，多通道示波器軟件具有大量快速設置，幾乎適用于所有應用?？焖僭O(shè)置包含特定測量的所有基本設置以及與所選快速設置相關的附加信息，例如如何連接儀器和/或附件?？焖僭O(shè)置還可以包括參考示例信號。閱讀快速設置后，可以立即進行相關測量，或者根據需要對設置進行微調。

快速設置以樹形結構清晰地排列，并按應用程序分組。只需點擊幾下鼠標即可執行復雜的測量。

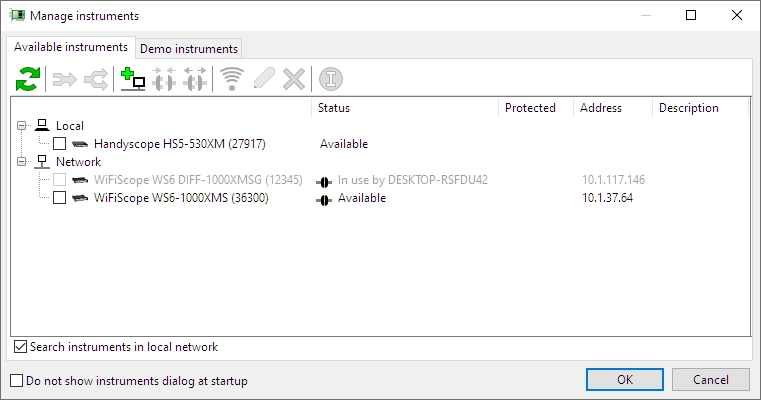

網絡支持

使用具有以太網連接（LAN、WiFi 或 WAN）的 Handyscope 系列示波器進行遠程測量非常透明，就像以太網連接的儀器直接連接到 PC 一樣。多通道示波器軟件支持標準以太網儀器。示波器、頻譜分析儀、數據記錄器和電壓表的所有軟件和硬件功能仍然可以通過網絡使用。不需要有關網絡的特定知識。網絡儀器顯示在可用儀器的概述中。只需選擇網絡儀器即可開始測量。

TiePie 工程座右銘也適用于此：插入即測量！

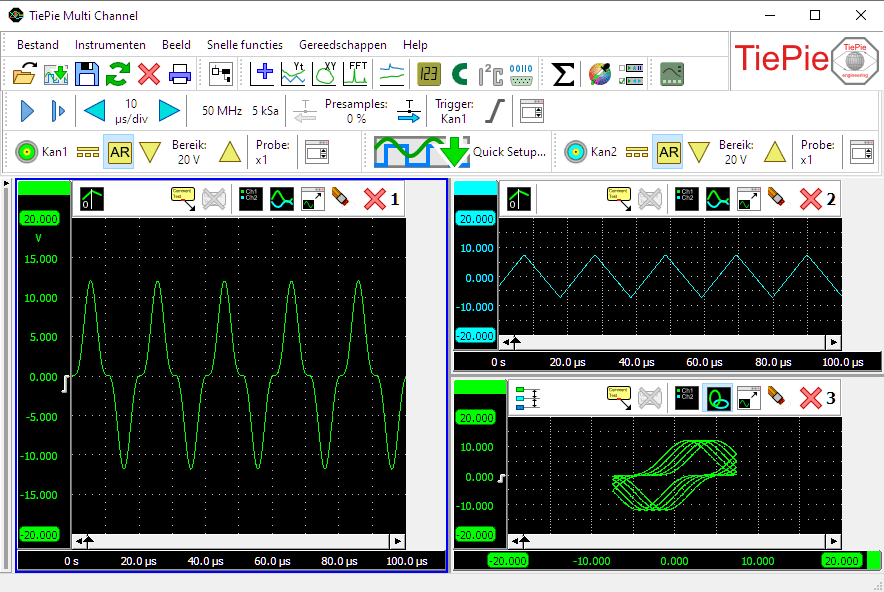

示波器功能

示波器是一種可以顯示相對于時間 ( Yt ) 或相對于另一個信號電壓 ( XY ) 繪制的信號電壓的儀器。

多通道示波器軟件 中的示波器可以具有一個或多個大型、完全可定制的圖形，每個圖形顯示同一信號的不同部分。測量的信號可以復制到參考通道，以將當前信號與先前測量的信號進行比較。

示波器中的光標可用于在屏幕上進行測量，并且t=0 線可指示觸發時刻?？梢詾樾盘柼峁┟枋鲂悦Q，并且可以使用圖例來輕松識別顯示的信號。 可以放置 文本標簽來突出顯示信號中有趣的部分。

為了顯示信號的所有細節，示波器可以 在垂直和水平方向上無限放大。所有縮放操作都可以輕松撤消。

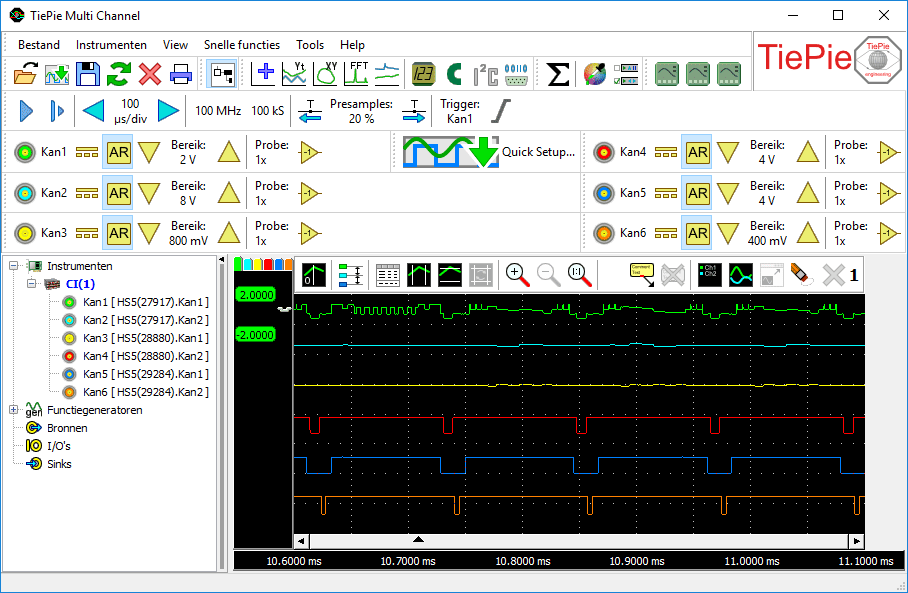

組合并同步更多儀器

當兩個或四個測量通道不夠時，Handyscope 和 WiFiScope 系列測量儀器可以將更多儀器組合并同步到具有多個輸入通道的單個示波器中。只需一根互連電纜即可將多個儀器組合成一個具有多個通道的組合且同步的儀器。

多通道示波器軟件 自動將各個儀器組合成一個大型組合示波器，具有許多彼此完全同步的通道，并且可以在單個應用程序中操作。您將收到一臺示波器。

算術函數

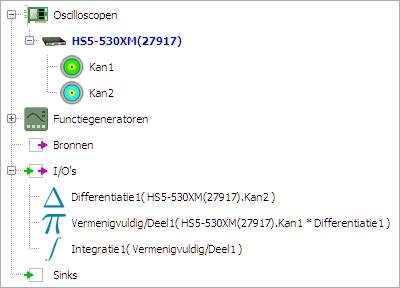

多通道示波器軟件 提供多種算術運算，例如加法、減法、乘法、除法、積分、微分、平方根、對數等。這些運算以運算塊（也稱為I/O）的形式提供，并可用于編輯測量值。

將這些算術運算結合起來，可以提供無與倫比的功能來創建復雜的算術運算，以徹底分析您的測量結果并從讀數中提取所有所需的信息。算術運算的結果可以顯示在一個或多個圖表中，以數字顯示器或表格的形式顯示，并且可以以各種常見的文件格式寫入磁盤。

頻譜分析儀功能

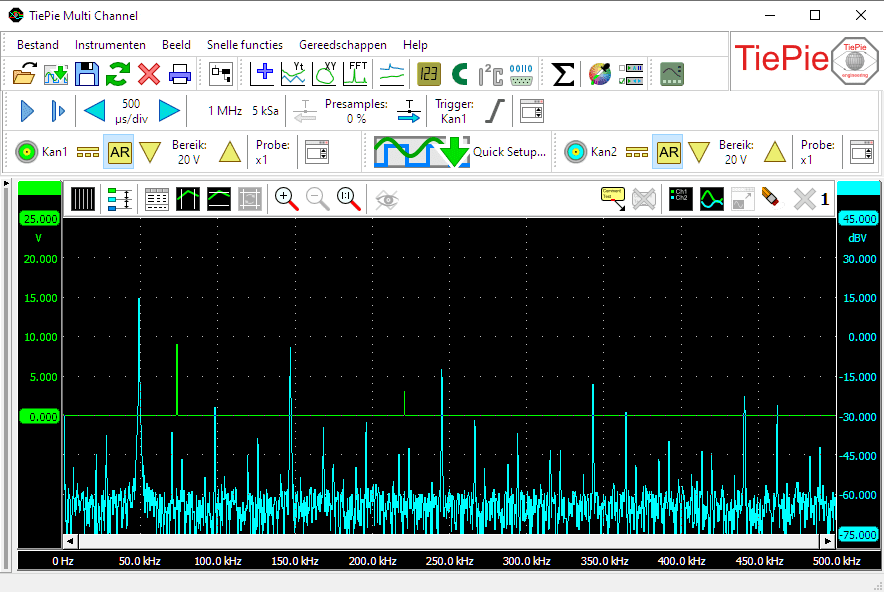

頻譜分析儀是一種在頻域中以圖形方式顯示信號幅度作為頻率函數的儀器。它顯示了信號中存在哪些頻率分量以及它們的強度。

使用頻譜分析儀，可以比使用示波器更清晰地顯示信號上的小諧波失真。正弦波在時域中可能看起來不錯，但在頻域中諧波失真變得可見。

在示波器的時域中，噪聲信號可能看起來完全隨機，但在頻譜分析儀的頻域中，可能會發現某個頻率占主導地位。

在頻域中，很容易確定調制信號（AM 和 FM）的載波頻率、調制頻率、調制深度和調制失真。

數據記錄儀功能

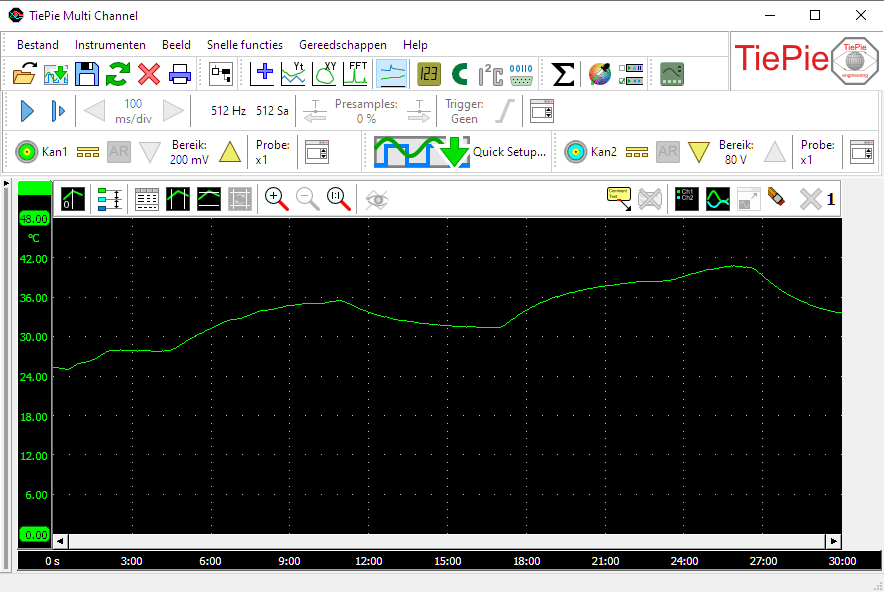

數據記錄器是一種直接記錄儀器，用于測量和顯示相對于時間 (Yt) 或另一個信號電壓繪制的信號電壓。

數據記錄器是測量緩慢變化信號（例如房間溫度）的理想儀器。雖然整個過程的過程都被記錄下來，但每一個變化都是立即可見的。

數據記錄器的另一個應用是捕獲長的、非重復的信號，例如太長而無法完全放入儀器內部存儲器的串行通信信號。

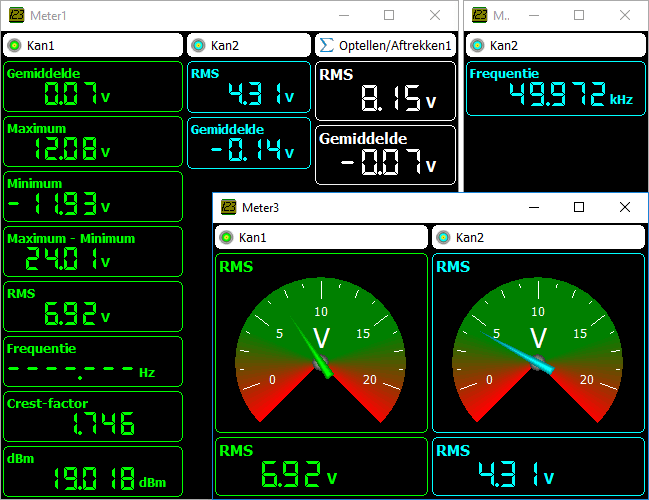

萬用表功能

萬用表是一種對信號進行測量，然后確定該信號的一個或多個特定屬性并將其顯示為數字的儀器。

萬用表可用于測量或監視信號的特定屬性，例如有效值、頻率、最大值等。多通道示波器軟件萬用表可以具有任意數量的完全可配置的顯示器，這些顯示器將測量值顯示為數字或通過帶有指針的時鐘。當將電路調整到某個值（例如偏移為零）時，帶有指針的時鐘顯示非常有用。

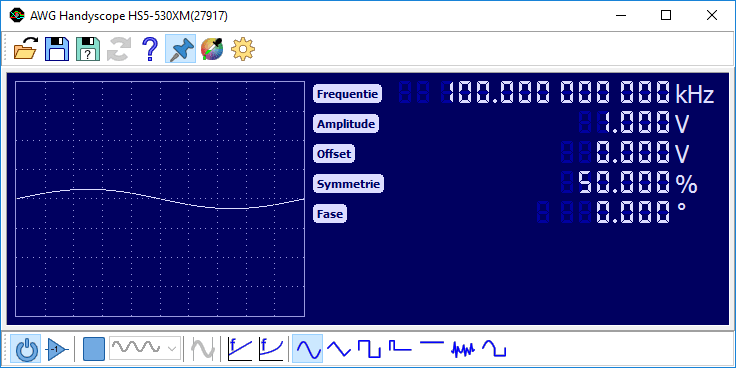

任意波形發生器功能

任意波形發生器是一種可以生成連續信號和一次性信號的儀器。與大多數傳統函數發生器一樣，信號可以具有預定義的標準形狀，例如正弦波或方波。然而，信號也可以具有由用戶定義的任意形式。這些信號可以使用多通道示波器軟件或外部程序創建。先前用示波器測量的信號也可以輸出。

函數發生器是電路測試中必不可少的工具。它可用于向被測電路提供信號，以檢查電路的功能。

任意波形發生器的一個具體應用是能夠輸出模擬某些外部條件的信號，而無需該外部條件。一個例子是從汽車發送先前測量的曲軸信號并將其提供給汽車的發動機管理系統。然后可以在發動機不運行的情況下測試發動機管理系統的各個部分。依賴于串行通信信號的系統也可以通過這種方式進行測試。

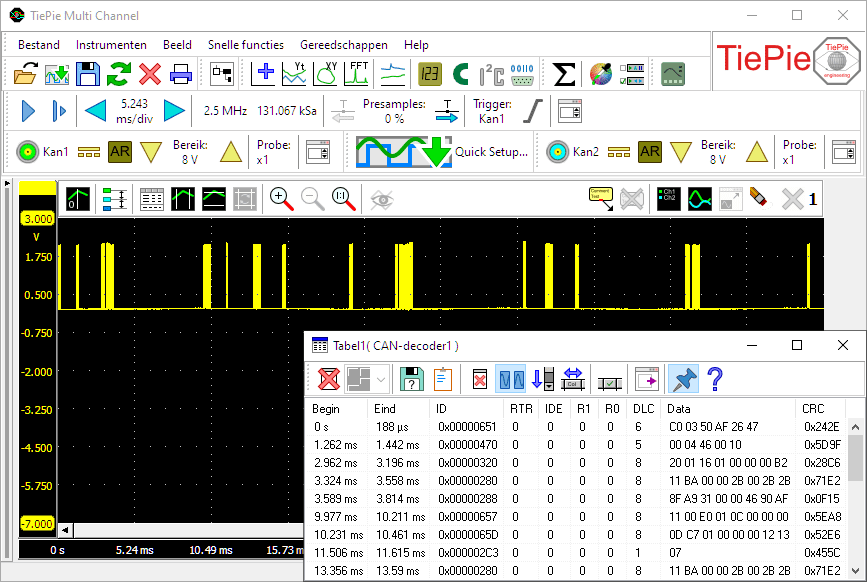

協議分析儀功能

協議分析儀是一種按照某種協議分析電子設備之間通信所使用的一個或多個信號的測量儀器。協議分析器檢查信號并對傳輸?shù)男畔⑦M行解碼。解碼后的信息可以顯示在圖表、儀表接收器和 桌面接收器中。

在開發通信總線的硬件和/或軟件實現時，協議分析器是一個有用的工具。在查找現有通信系統中的錯誤時，它也很重要。

多通道示波器軟件 包含以下協議分析儀：

CAN總線解碼器

J1939解碼器

I 2 C 解碼器

UART/串行解碼器

SPI解碼器

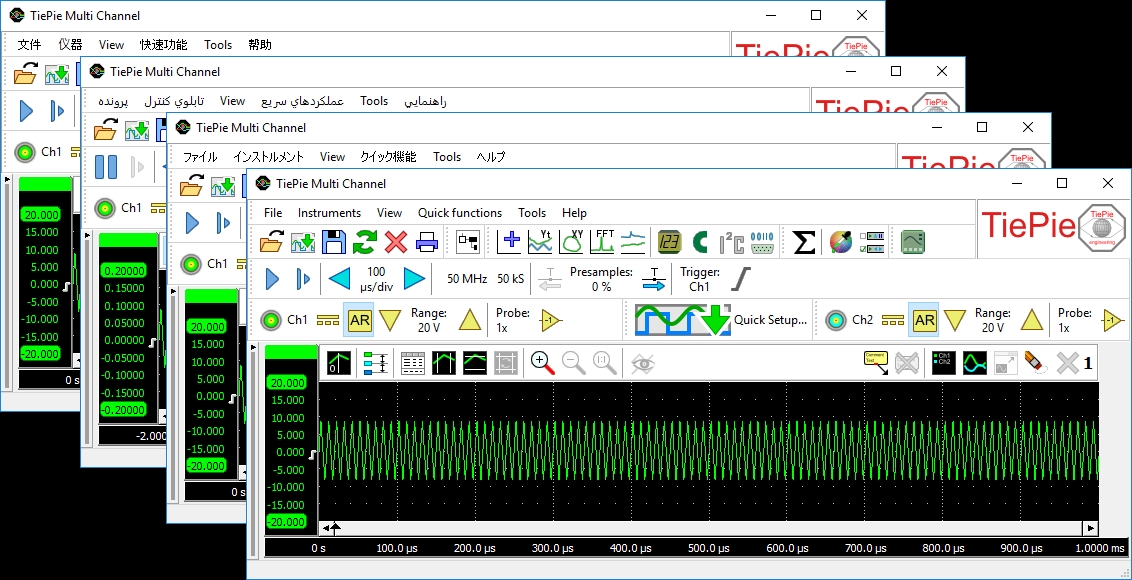

多語言界面

多通道示波器軟件 的用戶界面可以設置為多種不同的語言?？梢允褂靡韵抡Z言：

非洲/非洲 弗里斯蘭語 / 弗里斯蘭語 葡萄牙語/Português

巴西葡萄牙語 / Português do Brasil 希臘語 / Ελληνικ? 羅馬尼亞語/羅馬語

繁體中文 / 繁體中文 匈牙利語/馬扎爾語 俄語 / Русский

簡體中文 / 簡體中文 意大利語/意大利語 塞爾維亞語/斯普斯基語

丹麥語/丹麥語 日語 / 日本語 西班牙語/西班牙語

德語/德語 韓語 / ??? 瑞典語/斯文斯卡語

英語（美國）/英語（美國） 拉脫維亞語 / latvie?u 泰語 / ???

波斯語 / 波斯語 立陶宛語/Lietuvi? 捷克/切什蒂納

芬蘭語/芬蘭語 荷蘭語 / 荷蘭語 土耳其語/Türk?e

法語/法語 波蘭語/波蘭語
