HS6虛擬示波器，確定李沙育XY圖的面積
李沙育圖形是將被測頻率的信號和頻率已知的標準信號分別加至示波器的Y軸輸入端和x軸輸入端，在示波器顯示屏上將出現一個合成圖形，合成的圖形就是李沙育圖形。導言
在某些應用中,需要確定XY圖所附的區域。這方面的一個例子是確定磁芯的功率損失。當磁通密度與磁場強度相對應時,生成的XY圖將會包圍一定的面積,這與能量損失成正比。

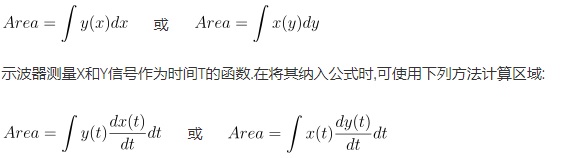

XY圖所附的面積可計算為:
或
為了用示波器實現這個公式,需要區分兩個信號中的一個,將它與另一個信號乘以,并將乘法結果進行整合。在一個信號周期內,積分結果的幅差等于XY圖中的區域。
要求
測量的
要用XY模式測量信號,需要一個至少有兩個通道的示波器。例如: WS6 , WS6 , WS5 , WS4不同的 , 手鏡HS6 , 手鏡HS5 , 手鏡HS4 , 手鏡HS4 以及 手鏡HS3 適合在XY模式下測量。
分析
泰皮工程 多通道示波器軟件 有幾個 I/O街區 它可以用來處理測量數據。為了這個申請, I/O的區別 …… 綜合主管/干事 以及 乘以/除以I/O 會被使用。
生成測試信號
任何兩個信號都可以在XY模式下測量和顯示,但為了演示的目的,本示例使用兩個相關的信號,這兩個信號是由具有兩個輸出通道的函數生成器生成的。第一個信號是方波信號,第二個信號是三角形信號。兩個信號具有相同的頻率和恒定的相位差.這些信號是用手鏡HS5測量的。
安裝硬件
首先將手鏡HS5連接到計算機上,啟動了多通道示波器軟件。
現在將CH1連接到一個發電機輸出,CH2連接到另一個發電機輸出。
安裝軟件
在我們的示例中,我們使用函數生成器來生成兩個信號。兩者都產生-2到+2V信號.一個是方波,另一個是三角波。
輸入敏感度、時間基數和觸發器不需要特殊設置,只需確保在適當?shù)妮斎敕秶鷥?nèi)測量2至3個輸入周期的信號即可。
添加XY圖

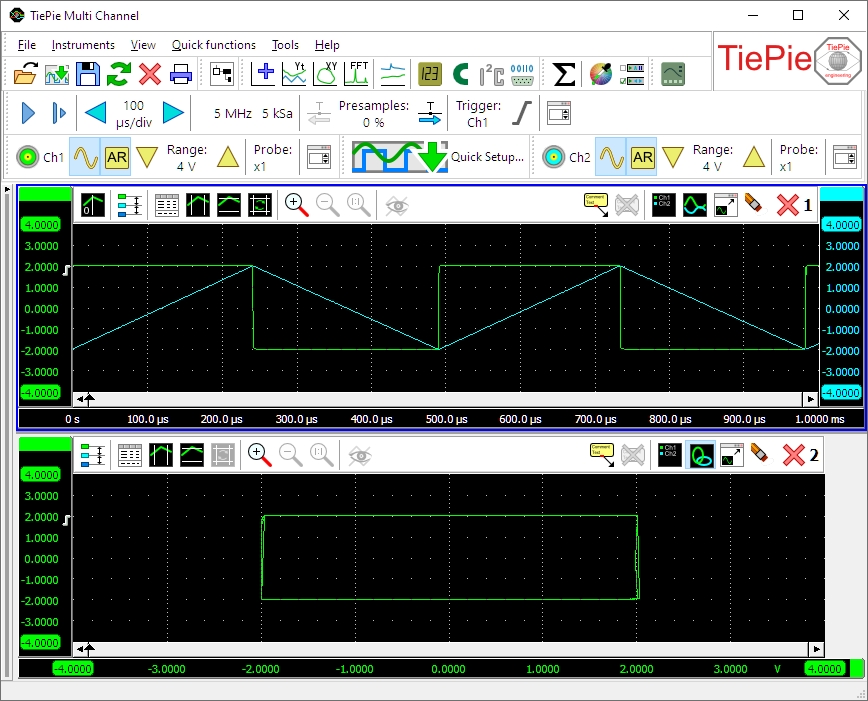

當多通道示波器軟件啟動時,它得到一個YT圖,用于連接儀器的輸入通道。在本例中,我們希望同時查看YT圖和XY圖,因此需要添加XY圖。點擊 XY模式 按下按鈕 快速功能 工具欄,以創建一個新的圖與通道1對通道2.
添加I/O塊
為了對測量信號進行所需的計算,需要?jiǎng)?chuàng)建和連接若干I/O塊。參考該條 創建和連接對象 關于這個問題的更多信息。
I/O的區別
計算中的第一個操作是區分兩個信號中的一個。在這個例子中,我們將區分CH2上的信號。創造一個 I/O的區別 并將CH2連接到分化I/O。
乘以I/O
計算中的第二個操作是將分化的結果乘以其他信號。創造一個 乘以/除以I/O 將分化I/O和CH1連接到乘法/除法I/O。此I/O默認值為倍數,因此無需更改設置。
綜合主管/干事
計算中的最后一個運算是將乘法的結果積分.創造一個 綜合主管/干事 把乘以/除以I/O和它連接起來?，F(xiàn)在用YT信號將集成I/O拖拽到圖表上。
光標

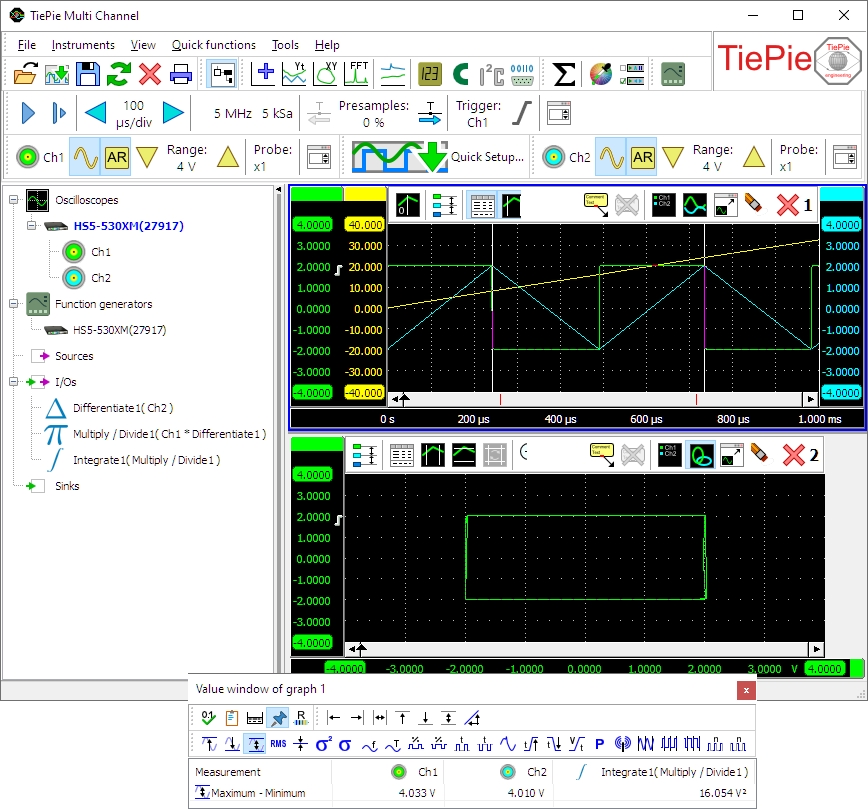

輸入信號在一段時間內的幅差與XY圖所包圍的區域相對應。在YT圖中,用 垂直光標 按鈕和調整一個垂直光標標記一個周期的開始和另一個垂直光標標記相同時期的輸入信號的結束。
在這個例子中,我們只對"最小值"測量感興趣,所以所有其他光標測量都可以關閉。請注意,"左右"的測量結果相同。
正如你在圖片中看到的,測量的結果確實是封閉的區域。您可以通過計算XY圖中所包含的網格平方來驗證這一點。
在某些應用中,需要確定XY圖所附的區域。這方面的一個例子是確定磁芯的功率損失。當磁通密度與磁場強度相對應時,生成的XY圖將會包圍一定的面積,這與能量損失成正比。
XY圖所附的面積可計算為:
或
為了用示波器實現這個公式,需要區分兩個信號中的一個,將它與另一個信號乘以,并將乘法結果進行整合。在一個信號周期內,積分結果的幅差等于XY圖中的區域。
要求
測量的
要用XY模式測量信號,需要一個至少有兩個通道的示波器。例如: WS6 , WS6 , WS5 , WS4不同的 , 手鏡HS6 , 手鏡HS5 , 手鏡HS4 , 手鏡HS4 以及 手鏡HS3 適合在XY模式下測量。
分析
泰皮工程 多通道示波器軟件 有幾個 I/O街區 它可以用來處理測量數據。為了這個申請, I/O的區別 …… 綜合主管/干事 以及 乘以/除以I/O 會被使用。
生成測試信號
任何兩個信號都可以在XY模式下測量和顯示,但為了演示的目的,本示例使用兩個相關的信號,這兩個信號是由具有兩個輸出通道的函數生成器生成的。第一個信號是方波信號,第二個信號是三角形信號。兩個信號具有相同的頻率和恒定的相位差.這些信號是用手鏡HS5測量的。
安裝硬件
首先將手鏡HS5連接到計算機上,啟動了多通道示波器軟件。
現在將CH1連接到一個發電機輸出,CH2連接到另一個發電機輸出。
安裝軟件
在我們的示例中,我們使用函數生成器來生成兩個信號。兩者都產生-2到+2V信號.一個是方波,另一個是三角波。
輸入敏感度、時間基數和觸發器不需要特殊設置,只需確保在適當?shù)妮斎敕秶鷥?nèi)測量2至3個輸入周期的信號即可。
添加XY圖
當多通道示波器軟件啟動時,它得到一個YT圖,用于連接儀器的輸入通道。在本例中,我們希望同時查看YT圖和XY圖,因此需要添加XY圖。點擊 XY模式 按下按鈕 快速功能 工具欄,以創建一個新的圖與通道1對通道2.
添加I/O塊
為了對測量信號進行所需的計算,需要?jiǎng)?chuàng)建和連接若干I/O塊。參考該條 創建和連接對象 關于這個問題的更多信息。
I/O的區別
計算中的第一個操作是區分兩個信號中的一個。在這個例子中,我們將區分CH2上的信號。創造一個 I/O的區別 并將CH2連接到分化I/O。
乘以I/O
計算中的第二個操作是將分化的結果乘以其他信號。創造一個 乘以/除以I/O 將分化I/O和CH1連接到乘法/除法I/O。此I/O默認值為倍數,因此無需更改設置。
綜合主管/干事
計算中的最后一個運算是將乘法的結果積分.創造一個 綜合主管/干事 把乘以/除以I/O和它連接起來?，F(xiàn)在用YT信號將集成I/O拖拽到圖表上。
光標
輸入信號在一段時間內的幅差與XY圖所包圍的區域相對應。在YT圖中,用 垂直光標 按鈕和調整一個垂直光標標記一個周期的開始和另一個垂直光標標記相同時期的輸入信號的結束。
在這個例子中,我們只對"最小值"測量感興趣,所以所有其他光標測量都可以關閉。請注意,"左右"的測量結果相同。
正如你在圖片中看到的,測量的結果確實是封閉的區域。您可以通過計算XY圖中所包含的網格平方來驗證這一點。
