用TiePie汽車示波器測量柴油噴射器的回流方法

測量柴油噴射器的回流

下載測量

進行柴油機回流流量測量

柴油回流流量傳感器RS400信息

類型: 柴油回流流量傳感器

電力供應: 12V來自電池

信號類型: 幅度變

信號級別: -

柴油回流流量傳感器的工作

在一個通用的鋼軌柴油機中,高壓燃料泵向所有的噴射器提供柴油。當需要在汽缸內加油時,電動機管理系統將打開汽缸的噴射器,將所需燃料注入汽缸。打開噴射器使用液壓機構,使用部分可用的燃料作為液壓流體。這種燃料然后流回油箱.當噴油器有缺陷,不能正常打開時,液壓機構使用的燃料就會減少,從而減少回流。當噴油器不能正確關閉時,液壓機構會使用更多的燃料,從而產生更多的回流。

為了檢查噴射器的狀態,可以測量單個噴射器的返回流,并與其他噴射器的返回流進行比較。一種常見的方法是斷開返回線路,用小罐捕捉返回的燃料,每個噴油器一個。在發動機運行一段時間后,測量和比較了罐中的燃料量,可以發現有缺陷的噴油器。這種方法有一些缺點。它不能用于燃料噴射系統,因為該系統的回程是加壓的。其次,在駕駛汽車中進行這種測試是很復雜的,在這種情況下,問題只發生在駕駛時。而且由于開著的罐子,燃料有溢出的危險。

… 柴油回流流量傳感器 解決所有這些問題。它測量可以加壓的封閉系統中注射器的回流流。柴油回流流量傳感器RS400被放置在注入器的回流流量連接和油箱之間,這樣就不會泄漏燃料。由于封閉系統,也有可能在駕駛車上進行測試。當連接到汽車實驗室的范圍時,返回流以清晰的圖表表示,表明注入器的功能。

這個特殊的測量是在同一個發動機上進行的 伺服液壓噴油器測量 .

連接柴油回流流量傳感器RS400和實驗室范圍

RFS400型柴油機回流流量傳感器有四個通道,其中只有三個通道用于此測量。連接柴油回流流量傳感器RS400和實驗室范圍,見圖1:

通道 探索 電壓 范圍

1 柴油回流流量傳感器RS400通道1正連接 4 V

柴油回流流量傳感器RS400通道1負連接

2 柴油回流流量傳感器RS400通道2正連接 4 V

柴油回流流量傳感器RS400通道2負連接

3 柴油回流流量傳感器RS400通道3正連接 4 V

柴油回流流量傳感器RS400通道3負連接

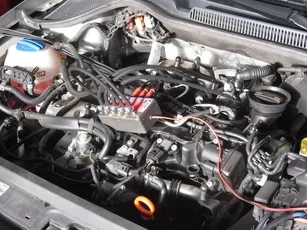

圖1:測量圖

圖2:用rfs400測量工作式注射器
