HS6-1000XM:USB高速數據采集卡連續存盤模式不丟數

1簡介

2流式測量與塊式測量

3選擇流盤模式

4使用流盤模式

5收集流數據

介紹

默認情況下，大多數 TiePie 工程測量儀器都以高速數據采集或塊模式下工作。在此模式下，完整的測量結果將記錄在儀器的內存中。測量完整記錄后，數據將傳輸?shù)接?jì)算機。數據處理完畢后開始下一次測量，因此測量之間存在間隙。

除了以塊模式工作外，所有TiePie工程儀器還都支持流盤模式。在此模式下，測量數據直接傳輸?shù)接?jì)算機，而不使用儀器的內部存儲器。這使得可以無間隙地進行連續測量。

流盤式測量與塊式測量

塊測量和流盤測量都有其優點和缺點。下面列出了兩種模式的主要功能。

塊模式（或作用域模式）：

 可以進行快速測量

 可以觸發測量

 記錄長度受儀器內存大小的限制

 連續測量之間會有時間間隔

流盤模式：

 采樣速度受到計算機數據傳輸速率和計算機速度的限制

 手動啟動和停止測量，無法觸發測量。

 可以無限長測量

 測量結果不存在時間間隔

在塊模式下，前一個數據傳輸?shù)接?jì)算機后開始下一個測量。這意味著測量之間始終存在（?。╅g隙。在流模式下，不會丟失任何數據。所有連續的數據塊可以連接起來形成一個大的測量。

流模式的缺點是最大測量速度取決于從儀器到計算機的數據傳輸速率以及整體系統性能。此外，在流模式下，觸發不可用。手動啟動和停止測量。

選擇流盤模式

默認情況下，大多數 TiePie 工程測量儀器以高速數據采集或塊模式工作。有多種方法可以將儀器的模式設置為流盤。

使用流盤模式的最簡單 方法是使用信號記錄快速設置之一。 通過單擊“快速設置”按鈕、選擇“文件”菜單中的“加載快速設置”選項或按熱鍵Shift + Ctrl + O可以選擇這些選項。在選擇對話框中，選擇信號記錄，然后選擇所需的輸入通道數、所需的信號頻率范圍和所需的輸入范圍。加載快速設置后，您的儀器就可以進行測量了。

還可以使用快速功能 之一選擇流模式：“信號記錄”?？梢酝ㄟ^單擊 快速功能工具欄上的 信號記錄按鈕或從快速功能菜單中選擇來選擇此功能。此功能會將所選儀器的模式設置為“流”。除此之外，為儀器的每個通道創建一個數據收集器 I/O對象，數據大小為 100000 個樣本，并將每個數據收集器放入圖表中。

要手動更改儀器的模式，請單擊儀器工具欄上的 測量模式按鈕以在 塊模式和  流模式之間切換。還可以使用對象樹中儀器的彈出菜單來更改儀器的測量模式。在菜單中，選擇測量模式→流或測量模式→塊。

注意：要更改儀器的模式，必須首先將儀器設置為暫停。

使用流模式

在流模式下，測量數據將以塊的形式到達。這些塊中的每一個都包含以采樣速度采樣的 記錄長度采樣。這兩個設置決定了測量一塊數據所花費的時間，這也是兩個連續數據塊到達之間的時間。

每次當一個塊到達時，計算機都會對其進行處理，并根據連接到軟件中通道的內容，對其執行數學運算，將其顯示在圖表中和/或?qū)⑵浯鎯?chǔ)到磁盤。

當兩個連續塊之間的時間很短（更新速率很高）時，存在計算機無法在新塊到達之前處理所有數據的風險。這可能會導致流測量被中止。

建議保持更新率低于大約每秒 10 次更新（塊測量時間大于 0.1 秒）。此外，它可以通過調整圖形大小并暫時隱藏圖形中的線直到測量準備好來減小圖形大小，從而有助于減少后處理負載。

收集流數據

在流盤模式下，連續的測量結果將以塊的形式到達。這些塊中的每一個都包含“記錄長度”樣本，并且可以與前一個和下一個數據塊無縫連接。

數據收集器 I/O 對象可用于收集連續的測量結果，并將它們組合成包含多達 5000 萬個樣本的一大數據塊。

提示：當圖表包含數據收集器時，可以在填充數據收集器時放大最新數據并使圖表自動保持最新數據可見。在圖表中選擇適當?shù)目s放系數，然后右鍵單擊時基軸，然后 從彈出菜單中選擇“跟隨源” 。這將顯示一個子菜單，其中包含可能要關注的來源以及不關注來源的選項。

多通道高速數據采集軟件中的 所有I/O和接收器都支持塊模式數據和流數據，因此可以在所有情況下使用。

可以使用磁盤寫入器接收器將流數據存儲到磁盤。它可以直接處理多個流，而不需要中間的數據收集器。

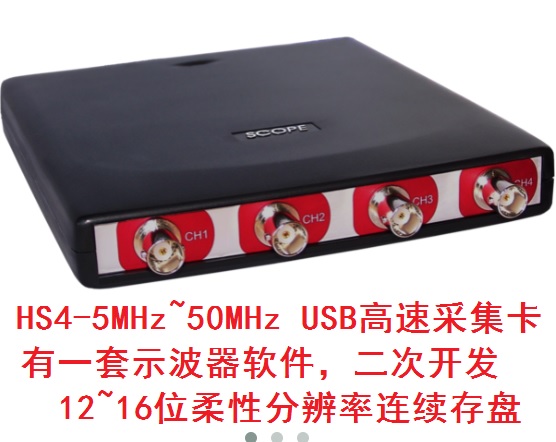

可以使用所有 TiePie 工程 WiFiScope 和HS系列 USB高速數據采集卡執行流盤測量
