Labjack數據采集卡讀取編碼器

LabJack 將讀取所有主要類型的編碼器，包括絕對式、增量式和旋轉式。我們的編碼器應用說明概述了不同類型的編碼器、如何將它們正確連接到 LabJack，以及從編碼器讀取和記錄數據的不同方法。

下面是各類編碼器說明：

旋轉編碼器

旋轉編碼器是允許將電機的角位置轉換為數字或模擬輸出的設備。對于大多數電機控制應用，此反饋是必要的，以便了解電機在給定時刻已行駛了多遠。利用此信息，應用程序可以動態更改電機旋轉的速度或持續時間，以確保它在所需時間到達所需位置。編碼器有兩種一般分類，絕對編碼器和增量編碼器。絕對編碼器允許在電源循環事件后調用位置，而增量編碼器跟蹤相對位置（從設定點開始）。旋轉編碼器通常輸出方波，每個脈沖代表電機移動的設定量。

增量編碼器

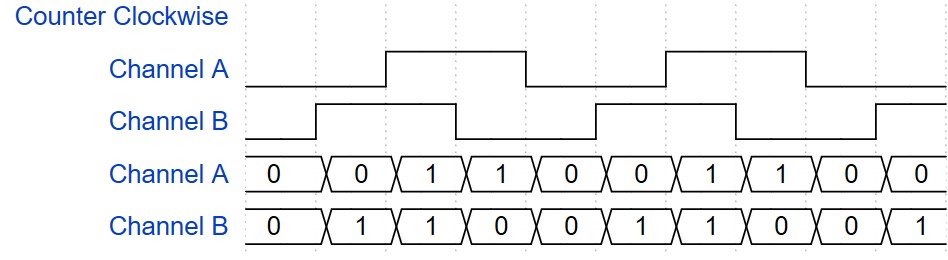

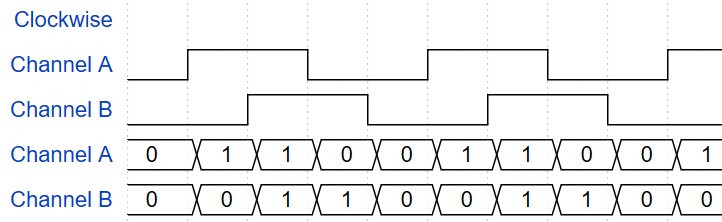

增量編碼器通常以兩個數字信號的形式輸出數據，以指示位置和旋轉方向，該數字波形看起來像兩個相位相差 90 度的方波，如下圖所示。輸出這些信號的增量編碼器有時被稱為正交編碼器。在光學編碼器的情況下，這是通過使用 LED、圖案盤和高速光電傳感器來實現的。當編碼器轉動時，帶圖案的圓盤要么允許來自 LED 的光穿過光電傳感器，要么被阻擋。這會產生所需的方波行為。圓盤有兩個相位相差 90 度的圖案，這會產生兩個異相方波。通過識別哪個方波領先另一個方波，

使用 T 系列 LabJack 連接編碼器

T4 和 T7 都支持解釋正交輸入。大多數編碼器，包括 H38S100B 都有四個連接，A 相、B 相、VCC 和 GND。兩相必須插入兩條啟用正交的 I/O 線，它們屬于以下對之一：

支持T4 的 DIO：  DIO4+DIO5、DIO6+DIO7、DIO8+DIO9（又名 FIO4+FIO5、FIO6+FIO7、EIO0+EIO1）

支持T7 的 DIO：  DIO0+DIO1、DIO2+DIO3、DIO6+DIO7（又名 FIO0+FIO1、FIO2+FIO3、FIO6+FIO7）

偶數 I/O 線應連接到 A 相，奇數 I/O 線應連接到 B 相。在 T7 上，正確連接的示例是 A 相連接到 FIO0，B 相連接到 FIO1。在 T4 上，正確連接的示例是 A 相連接到 FIO4，B 相連接到 FIO5，如下圖所示。T 系列設備上的任何 VCC 和接地都足以用于其他信號。

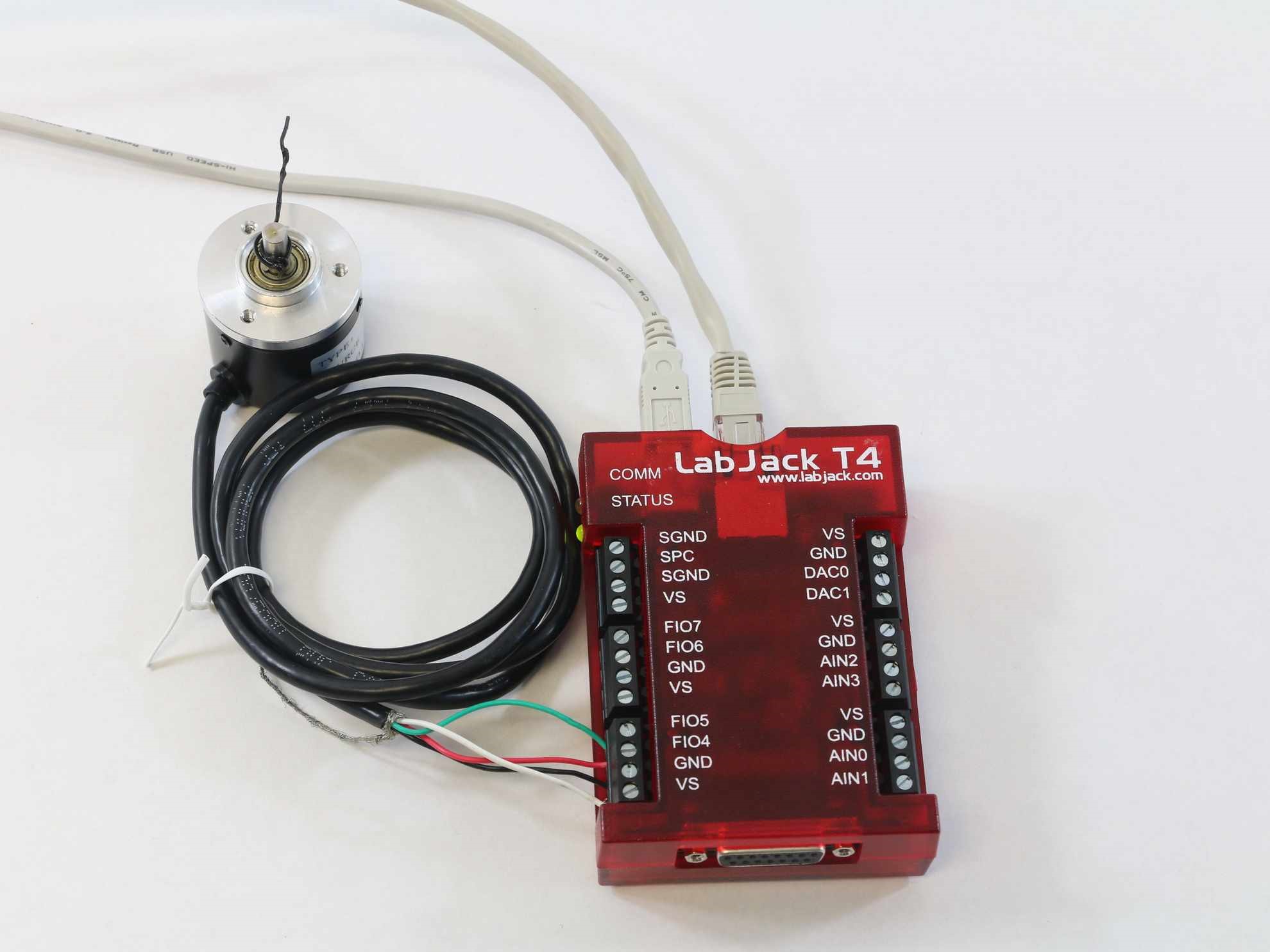

帶正交編碼器的 LabJack T4

有時，正交編碼器還會有一個可選的 Z 相，它會在每次完整旋轉后發送一個脈沖。T 系列設備能夠使 I/O 線接收此 Z 相作為復位，因此編碼器僅跟蹤相對于單次旋轉的位置。有關 T 系列正交輸入功能的更多信息，請參閱正交輸入。

要在接線后測試正交編碼器的功能，可以在 T 系列設備上連接 VCC 和 GND 信號，并且可以在示波器的不同通道上監控這兩個相位。當編碼器移動時，兩個預期的異相波應該在示波器上可見，如下所示。

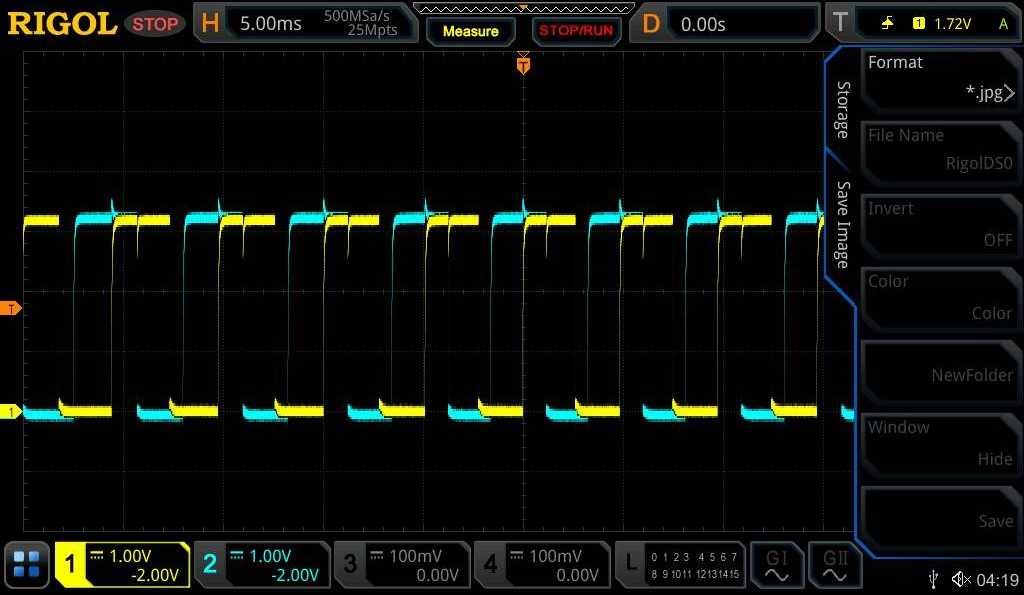

順時針旋轉示波器

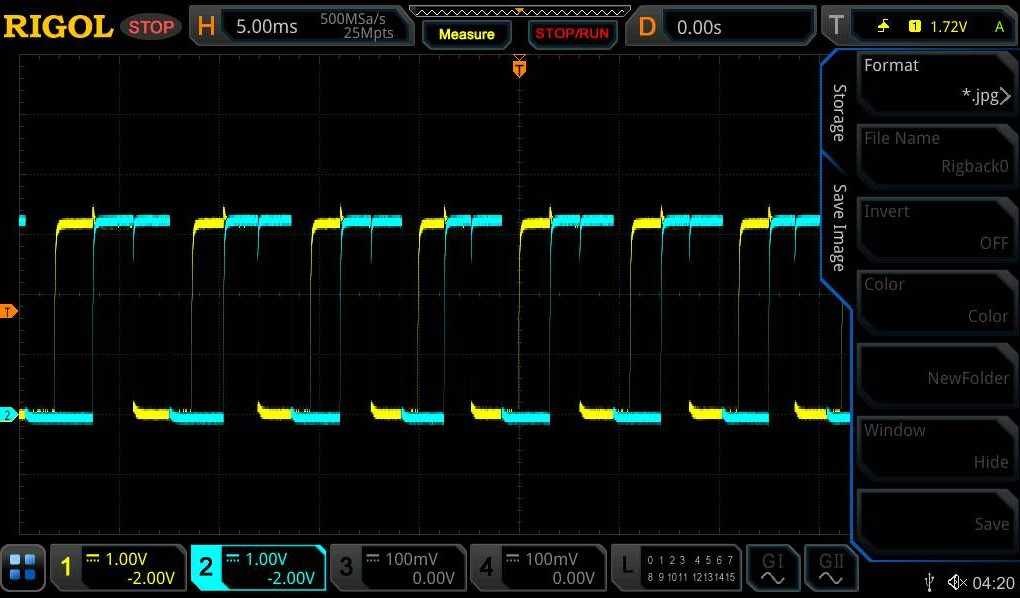

逆時針旋轉示波器捕獲
