LabJack數據采集卡可以通過模擬量輸出控制執行器、值和電機。

LabJack設備可以通過模擬輸出控制執行器、值和電機。

• LabJack設備包括兩個模擬輸出(DAC)，能夠推動高達20mA的0-5V電流。
• 對于需要高達10v或超過2個輸出的應用，LabJack提供LJTick-DAC。這允許在您的LabJack上擴展多達20個模擬輸出。

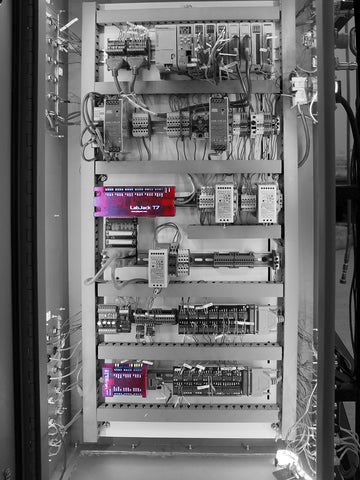

憑借眾多模擬I/O和數字I/O通道，單個LabJack可以連接到數十個傳感器、繼電器、輸入和輸出。在這張照片中，兩臺LabJack T系列設備正在監測和記錄不列顛哥倫比亞大學火箭隊進行的液體火箭發動機測試期間的數據。

Labjack模擬量輸入說明：

AI或AIN =模擬輸入
ADC =模數轉換器

模擬輸入將電壓電平轉換為可以在計算機中存儲和處理的數字值。為什么要測量電壓？有許多傳感器可以將溫度、壓力等轉化為電壓。然后可以通過各種硬件（例如LabJack U3-HV ）輕松測量電壓，然后將其讀入計算機。然后計算機可以將電壓值轉換成它的原始類型（溫度、壓力等），然后該值可以存儲在文件中，通過電子郵件發送給某人，或用于控制計算機外部的其他東西。

例子：

使用模擬輸入從傳感器獲取溫度。

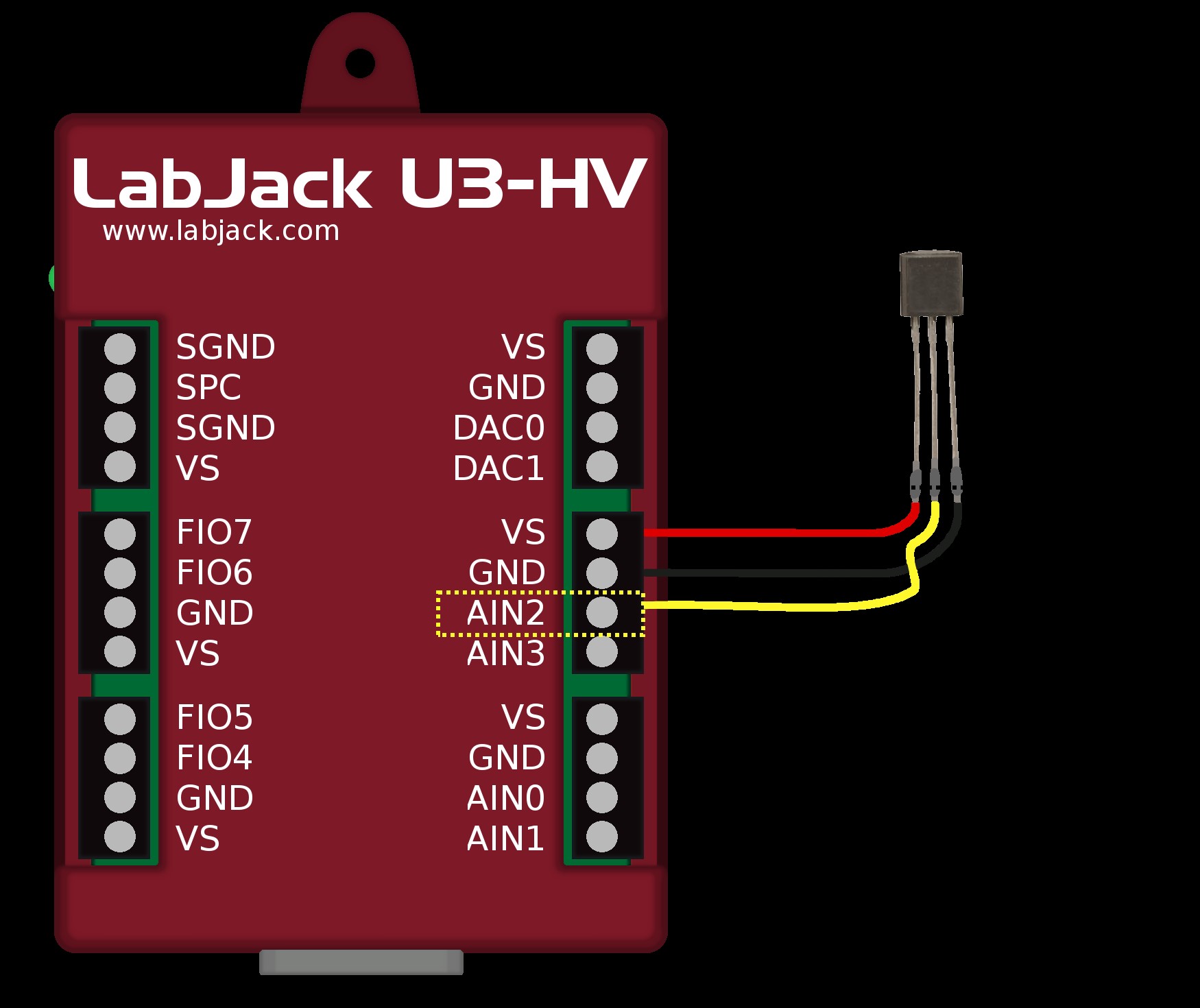

1. 如圖所示，將模擬溫度傳感器的輸出連接到U3-HV。
2. 讀取電腦上的電壓就可以知道當前的溫度。
3. 這個特殊的傳感器每°F輸出0.01伏特，因此0.76V對應于76°F。

一個常見的問題是“這個傳感器/信號可以用LabJack測量嗎”。除非信號的電壓（相對于設備的地）超出設備的限制，否則可以在不損壞LabJack的情況下進行連接。然而，需要更多的思考來確定什么是使用LabJack或任何測量設備進行有用測量所必需的。

應考慮幾個重要因素，以確保您不會損壞設備并獲得有用的信息。

·        信號電壓

·        信號源阻抗

·        設備的分辨率（和精度）

·        速度

信號電壓：

無論您是嘗試進行單端模擬讀數還是差分模擬讀數（如果您的設備允許），您都需要確保每個通道上相對于地的電壓仍在共模限制范圍內。當測量電壓以外的參數，或電壓對于特定LabJack來說太大或太小時，需要某種傳感器或轉換器來產生正確的電壓信號。例如溫度傳感器、放大器、電阻分壓器，或者這些東西的組合。

值得注意的信息：我們的U6設備具有全差分輸入，可輸出校準電壓讀數。

阻抗：

將LabJack（或任何測量設備）連接到信號源時，必須考慮測量設備對信號的影響。主要考慮因素是流入或流出設備模擬輸入的電流是否會由于源的阻抗而導致明顯的電壓誤差。為保持一致的結果，請參考相應設備的數據表（見下文）或用戶指南附錄A以了解推薦的最大源阻抗。我們的設備具有相對較高的輸入阻抗。然而，在一些非常低電流的應用中可能會出現問題。

分辨率（和準確度）：

每個LabJack設備都有自己的精確度和準確度規格。請參閱相關的LabJack數據表（見下文）或附錄A了解更多信息。

速度：

嘗試采集模擬信號時，速度是一個重要屬性。如果您正在嘗試讀取穩態信號（如電位器給出的恒定電壓），則非常簡單。但是，如果您試圖讀取和解釋波形，那就要復雜得多。一些需要的信息是頻率、振幅、偏移以及您期望看到的信息（其形狀）。這些問題的答案將有助于確定您需要以多快的速度收集數據點，并確定您的代碼需要多復雜。我們的LabJack設備有兩種通用數據采集模式，正常模式（命令和響應）和流模式（配置和偵聽，定期批量傳輸數據）。同樣重要的是要考慮您希望閱讀多少個頻道以及您是否嘗試同時閱讀它們。我們的大多數設備都使用帶有模擬MUX的專用ADC在輸入通道之間切換（在電子領域非常普遍）。這意味著在稱為掃描速率的“多通道讀取”之間存在延遲。
