如何用TiePIe加速度計測量加速度
為了測量加速度，可以使用幾種不同的傳感器，它們將加速度轉換成電信號，可以用標準測量儀器測量。

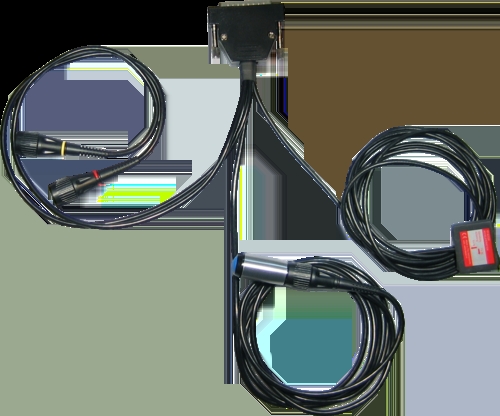

TiePie 工程加速度計 TP-ACC20是測量兩個方向靜態和動態加速度的理想傳感器。通過兩個 BNC 連接器，加速度計 TP-ACC20 連接到測量儀器的兩個輸入端。通過測量儀器背面的 D-Sub 連接器向加速度計 TP-ACC20 供電。加速度計 TP-ACC20 - 09 具有用于連接儀器的 9 針 D-Sub 連接器。加速度計 TP-ACC20 - 25 具有用于連接儀器的 25 針 D-Sub 連接器。不需要額外的電纜或電源。加速度計 TP-ACC20 設計用于與以下儀器配合使用：
加速度計 TP-ACC20 - 09 加速度計 TP-ACC20 - 25
WiFiScope WS6 DIFF
WiFiScope WS6
WiFiScope WS5
手持示波器 HS6 DIFF
手持示波器 HS5 WiFiScope WS4 DIFF
手持望遠鏡 HS4 DIFF
手持望遠鏡 HS4
手持望遠鏡 HS3
汽車測試范圍 ATS610004DW-XMSG
汽車測試范圍 ATS605004DW-XMS
汽車測試范圍 ATS610004D-XMSG
汽車測試范圍 ATS605004D-XMS
此測量示例描述了使用多通道示波器軟件 使用連接到 Handyscope HS4 的加速度計 TP-ACC20 執行的加速度測量。
設置硬件
首先，加速度計 TP-ACC20 的 D-Sub 連接器必須連接到 Handyscope HS4 后面板上的擴展連接器。此連接器為加速度計 TP-ACC20 提供所需的電源。
下一步是將信號電纜連接到 Handyscope HS4 的輸入端。兩條信號線采用顏色編碼，紅色為 X 方向的加速度信號， 黃色為 Y 方向的加速度信號。在此示例中，X 信號連接到 Ch1，Y 信號連接到 Ch2。
加速度計 TP-ACC20 可以測量兩個軸上的加速度。對于初始校準，應放置加速度計 TP-ACC20，使兩個軸都處于空閑狀態，平行于地球表面。為此，請將加速度計 TP-ACC20 放置在穩定而不移動的表面上，標簽朝上。
設置軟件
輸入靈敏度
當空閑且不移動時，加速度計 TP-ACC20 的輸出偏移約為 1.4 V。加速度計 TP-ACC20 的典型輸出靈敏度為每g 加速度 420 mV，范圍約為 -2 至 +2 g。這將提供接近 2.5 V 的最大輸出電壓。這使得 4 V 范圍成為通道最合適的輸入范圍。進行加速度測量時自動量程不方便，因此，通過單擊所需通道的通道工具欄上的 自動量程按鈕關閉自動量程 。
校準傳感器
空閑且不移動時，加速度計 TP-ACC20 的輸出偏移約為 1.4 V，輸出靈敏度為 420 mV/ g。
要校準傳感器，首先將其放置在穩定、不動的表面上，標簽朝上。使用軟件中的光標測量兩個通道上的偏移電壓。
測量單位為 m/s 2
該軟件當前設置為以 g 為單位顯示測得的加速度。要以 m/s 2為單位顯示測得的加速度，必須在增益/偏移 I/O 的設置中進行一些調整。
增益必須設置不同。假設 1 g 等于 9.81 m/s2，在上例中 X 軸增益/偏移 I/O 的增益必須設置為“9.81 * (1 / 0.40945)”。單位必須從“g”更改為“m/s2”。
準備測量
TiePie 工程多通道示波器軟件現在已準備好測量加速度計正在經歷的傾斜和加速度。

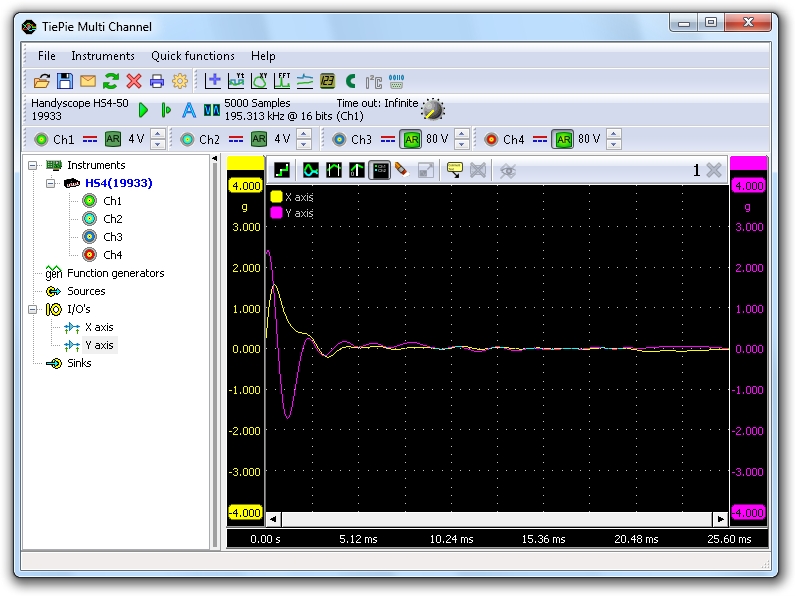

下面顯示的測量是使用加速度計 TP-ACC20 在水平表面上滑動并撞到障礙物上進行的。測量數據和設置保存在多通道示波器軟件TPS 文件中：
這個設置文件可以用多通道示波器軟件打開。
設置偏移量
要補償加速度計 TP-ACC20 的偏移，請右鍵單擊增益/偏移 I/O 并選擇輸入偏移 → 用戶定義...。然后輸入測得的偏移值，乘以 -1。在此示例中，X 軸的偏移量為 1.4374 V，因此必須輸入值“-1.4374”。
設置計量單位
由于重力可以表示為 g，因此測量單位也應為 g。要更改此設置，請右鍵單擊增益/偏移 I/O 并選擇設置單位...并輸入“g”。
設置別名
為了簡化對可顯示的各種信號的識別，可以為 I/O 分配一個名稱（別名）。右鍵單擊 Gain/Offset I/O 并選擇Set alias...并輸入“X axis”。
連接 I/O
X 軸增益/偏移 I/O 現在可以使用了。將儀器的輸入通道 Ch1 拖動到 X 軸上的 Gain/Offset I/O，然后拖動圖形中的 Gain/Offset I/O。新圖表直接以 g 為單位顯示了一個軸上的加速度。現在可以從圖中刪除儀器的相應實時通道。有關詳細信息，請參閱“創建和連接對象”。
設置輸出范圍
要自定義轉換后的加速度計數據的可見范圍，請右鍵單擊增益/偏移 I/O 并選擇設置輸出范圍...將可見范圍設置為例如 +4 至 -4 g。
測速
當已知物體的加速度以及物體的初始速度時，使用加速度計很容易確定物體的速度。所要做的就是測量以 m/s 2為單位的加速度，并對測量數據進行積分以獲得以 m/s 為單位的速度。多通道示波器軟件具有可用于此任務 的集成 I/O 。
通過右鍵單擊對象樹中的 I/O 并選擇Integrate來創建 Integrate I/O 。Integrate I/O 的別名可以設置為例如“X speed”。將單位設置為“米/秒”。然后將 X 軸 Gain/Offset I/O 拖到 Integrate I/O 上，并將 Integrate I/O 拖到圖形上。
該圖現在顯示對象的速度，以 m/s 為單位。
測量位移
當物體的速度已知時，通過對速度進行積分可以很容易地確定該物體的位移。
再新建一個Integrate I/O，命名為“X position”，單位設置為“m”?，F(xiàn)在將 X 速度集成 I/O 拖到 X 位置集成 I/O 上，然后將 X 位置集成 I/O 拖到圖形上。
該圖現在以米為單位顯示對象的相對位置或位移。下圖顯示了使用加速度計 TP-ACC20 進行的測量，該加速度計在桌子上移動了大約 15 厘米。
