WS6-1000XM無線、以太網、USB三種連接電腦的方式進行測量

已連接WiFi

使用基于計算機的示波器從未像使用WiFiScope WS6 DIFF那樣容易：只需打開它并在計算機上啟動軟件：

• 無需電源線，因為它由電池供電，并且可以在充滿電的電池上運行數小時
• 無需接口電纜，因為它使用WiFi連接到計算機

這使您可以測量完全浮動，與計算機完全隔離。WiFiScope WS6 DIFF可以放置在任何可能難以觸及的測試對象附近，或放置在無法進行有線連接的移動物體上。

由于WiFiScope WS6 DIFF未連接到計算機，因此不存在損壞計算機的風險。

局域網連接

在有有線網絡的偏遠地區進行測量時，WiFiScope WS6 DIFF 也可以通過其LAN端口使用。然后可以通過網絡從任何位置執行測量，而無需將計算機靠近測試對象。

使用其1 Gbit LAN連接，WiFiScope WS6 DIFF可以實現比通過WiFi更高的流媒體性能。

已連接USB 3.0

當不需要或無法進行無線測量或LAN連接測量時，也可以通過其USB3端口連接WiFiScope WS6 DIFF。這帶來了更高的流媒體性能的好處。此外，當通過USB連接時，WiFiScope WS6 DIFF可以通過其CMI接口與示波器結合使用。

高速數據采集，多種連接方式

WiFiScope WS6 DIFF、 WiFiScope WS6、 WiFiScope WS5和 WiFiScope WS4 DIFF 為測量應用增加了新的維度。連接到您的儀器、執行測量和收集測量數據現在可以在您的辦公桌上、辦公室的另一端、設施的另一端甚至世界的另一端完成。您只需要一個USB連接或WiFi連接或有線LAN連接。

標準示波器使用

對于每種類型的數據連接，都可以在儀器的最高采樣率下使用標準示波器。因此，如果您擁有WiFiScope WS6 - 1000，您就可以在世界任何地方以1 GSa/s的采樣率進行測量，而與數據連接無關。

實時流方式使用或高速數據采集

在實時流模式或高速數據采集模式下運行時，儀器可以連續測量而不會丟失數據。實時流軟件支持查看測量數據并在繼續測量時將其凍結的可能性。高速數據采集的最大采樣率取決于數據連接的速度。在實時流測量中，信號被連續測量，沒有中斷。在高速數據采集過程中，可以立即查看測量數據，也可以瀏覽測量數據以查看已經測量的內容。實時流存儲在計算機上，以后可以查看。

使用USB連接，高速數據采集速度最快：200 MSa/s（5 ns掃描間隔）。通過有線LAN連接，高速數據采集速率約為20 MSa/s（50 ns掃描間隔）。通過WiFi連接，高速數據采集速率約為1 MSa/s（1 μs掃描間隔）。這些費率還取決于所用計算機的性能。

WiFiScope的高速數據采集功能提供了許多在沒有內存限制的情況下以高速連續測量信號的可能性。WifiScope可用于長達一年的連續數據記錄?，F(xiàn)在可以使用WiFiScope進行遠距離高速數據記錄。

多功能多通道示波器軟件

WiFiScope WS6 DIFF隨附多功能多通道示波器軟件，可將 WiFiScope WS6 DIFF轉換為示波器、頻譜分析儀、數據記錄儀、萬用表和 協議分析儀。

多通道示波器軟件的一些強大功能如下所示，有關多通道示波器軟件的完整說明，請參閱多通道示波器軟件頁面。

快速設置

為了簡化測量設置，多通道示波器軟件包含大量快速設置，幾乎適用于任何應用?？焖僭O置包含特定測量的基本設置以及有關所選快速設置的附加信息，例如您的手持式示波器和/或附件需要如何連接?？焖僭O置也可以包含參考信號。加載快速設置后，可以執行特定測量，如果需要，可以對設置進行小幅調整。

快速設置以樹狀結構精心組織，按應用程序排序。只需點擊幾下鼠標即可執行復雜的測量。SHAPE\* MERGEFORMAT

靈活的信號顯示

多通道示波器軟件示波器、頻譜分析儀和數據記錄器提供了一種最終靈活的方式來顯示測量信號的所有方面。它們可以有一個或多個圖表，每個圖表顯示一個或多個信號，其中每個圖表可以顯示信號的不同部分。圖表可以在Yt模式、 XY 模式或頻譜中顯示您的手持式示波器的信號，有或沒有插值。圖表中所有項目的顏色可以設置為任何所需的值。圖表尺寸可以調整到任何需要的大小，圖表可以位于一個單獨的窗口或單獨的窗口中，可以位于桌面上的任何位置。SHAPE\* MERGEFORMAT

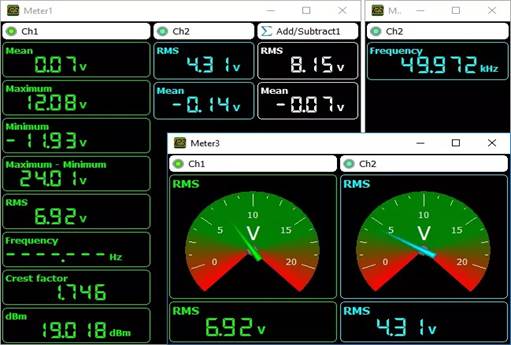

許多自動測量

多通道示波器軟件具有許多自動測量功能，可以對Handyscope的測量信號或選擇的測量信號執行。使用示波器中的自動測量，可以顯示信號的任何細節。兩組光標，水平和垂直，可用于指示需要徹底檢查的信號部分。自動測量包括例如： 最小值、 最大值、 上下、 RMS、 平均值、 方差、 標準偏差、 頻率.

測量結果顯示在一個特殊的值窗口中，該窗口可以定位在計算機屏幕上的任何位置。方便的工具欄允許您通過單擊啟用或禁用測量。測量結果可以復制到剪貼板，例如在報告中使用。打印圖表時，還包括光標和測量結果。

SHAPE\* MERGEFORMAT

高細節頻譜分析儀

高細節多通道示波器軟件頻譜分析儀充分利用高分辨率USB Handyscope的深存儲器。不僅在500 MHz的頻率范圍內為深存儲器提供了令人難以置信的低分辨率帶寬（僅7.45 Hz），它還提供了140 dB的垂直動態范圍?？焖俣鴱姶蟮腇FT例程具有許多用戶可選擇的窗口函數，讓您可以查看信號中最小的頻率分量。

多通道示波器軟件頻譜分析儀的多顯示選項允許同時查看頻譜的多個部分，從而更好地了解所分析的信號。

SHAPE\* MERGEFORMAT

高級觸發器

為了控制Handyscope的高級觸發功能，多通道示波器軟件提供了一個方便的觸發屬性對話框。它允許查看和設置觸發器的所有屬性，例如觸發器源、觸發器類型、所有級別和遲滯以及可選的時間條件。此外，它還解釋了所選的觸發器類型以及確實導致觸發器（左列）和不導致觸發器（右列）的示例。

SHAPE\* MERGEFORMAT

無限變焦

以高采樣率進行測量時，必須有較長的記錄長度，否則在測量信號之前采集緩沖區已滿。因此，我們的Handyscope每個通道最多可以有256個MSamples記錄長度。

為了方便地查看所有數據并能夠查看信號的所有詳細信息，多通道示波器軟件示波器、頻譜分析儀和數據記錄器支持具有無限縮放功能的復雜信號繪制例程。完整的信號可以在任何尺寸的顯示器上顯示，而不會丟失信息。然而，您可以放大到任何所需的級別，以查看信號中最精細的細節。100萬以上的放大倍數都沒有問題，可以放大到遠遠超出樣本級別。

SHAPE\* MERGEFORMAT

分析快速串行通信協議

要分析或調試您的串行通信，只需用您的Handyscope測量傳輸協議的信號，然后讓其中一臺多通道示波器軟件協議分析儀對其進行分析和解碼。串行通信的解碼信息可以顯示在表格、圖表和萬用表中。

在開發通信總線的硬件和/或軟件實現時，協議分析器是一個有用的工具。它也可以在調試設備或總線故障時使用。

SHAPE\* MERGEFORMAT

24/7數據記錄

使用手持式示波器測量長期信號變化是通過多通道示波器軟件數據記錄器完成的。數據記錄器每周7天、每天24小時不間斷地高速記錄您的信號。結果立即顯示在屏幕上，所有數據都可以存儲到磁盤中。方便的工具欄可讓您瀏覽存儲的文件以查找測量中的重要時刻。
