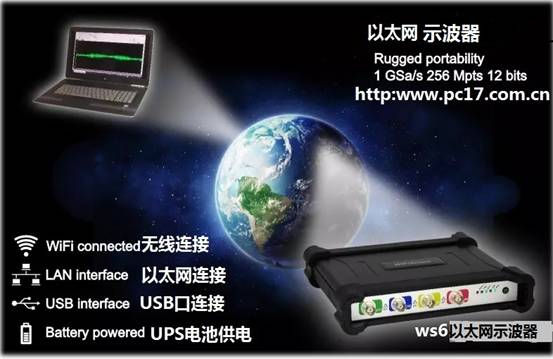

以太網虛擬示波器是兩款先進的以太網示波器

WS6-1000、WS5-500

基于以太網虛擬示波器能連續實時高速數據采集

容易實現遠距離測量

無需擔心損壞電腦，消除損壞電腦的風險

在負載下診斷發動機故障

以太網示波器，能解決用戶在測量中難于解決的問題，給用戶提供的最佳測量方案

用以太網示波器加速客戶的創業創新的步伐

基于PC的以太網示波器（LAN）的優勢

1、內置UPS不間斷電源,通過LAN能進行高速遠程測量

2、通過網絡和互聯網實現遠距離測量，這樣移動測量就變?yōu)楹茌p松的事情，例如在運輸系統上測量，或移動裝置上測量。

3、可用三種方式連接電腦（以太網，以太網，USB口任選 ）。

4、獨立測量，能高速200MSa/s實時高速記錄。

5、以太網連接容易設置，自動發現，無需輸入IP地址

6、有許多二次開發示例的SDK，可以方便地將以太網（LAN）示波器集成到自己的應用系統中

以太網LAN示波器軟件

使用強大的多通道示波器軟件，以太網LAN示波器可以當作示波器、頻譜分析儀、數據記錄器、萬用表、任意波形發生器和協議分析儀用。該軟件包括700多個快速設置，可以在一次單擊中配置以太網LAN示波器進行測量?？焖僭O置的方法以樹狀結構圖顯示，按應用程序精心排序。只需點擊幾下鼠標就可以進行復雜的測量。

以太網LAN示波器的三種連接方式

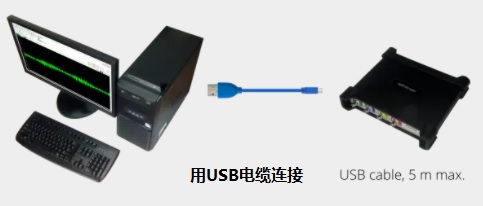

使用USB 3.0直接連接到PC/筆記本電腦

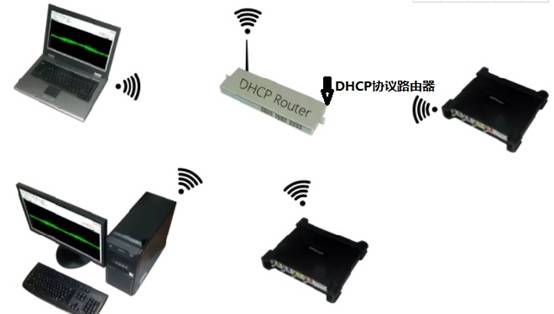

連接到本地LAN網絡

通過本地網絡連接

用于現場操作的獨立LAN網絡

通過internet連接到遠程位置

以太網LAN示波器電池

使用內置電池，以太網LAN示波器，可以在沒有外部電源的情況下測量數小時。當通過以太網LAN連接測量時，這種內置電池擁有最好的電流隔離。此外，這種內置電池還具有UPS功能，可在斷電時繼續測量。

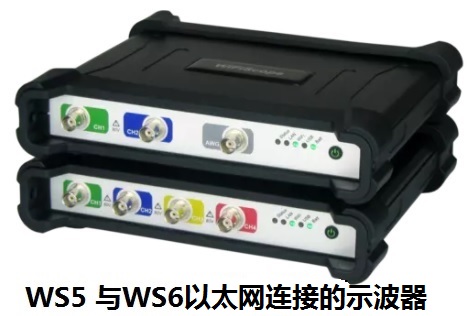

WS5\WS6以太網LAN示波器

技術含量高的以太網LAN示波器

1 GSa/s采樣，四通道14位高分辨率以太網LAN示波器。

主要規格

8、12、14、16位動態分辨率，0.25%直流垂直精度，0.1%典型值

高達1 GSa/s采樣，高達250 MHz帶寬

每個通道最多256 MB內存

高達200MSa/s的連續存儲硬盤速率

1ppm時基精度

WS5、WS6能以太網LAN連接電腦

使用WS5、Ws6以太網LAN示波器，比使用有線連接基于PC的示波器還要容易：只需打開WS6并啟動計算機上的多通道軟件即可。

WS5、WS6以太網LAN示波器可以放在任何難以觸及的測量測試場合，或者測量測試現場不能有電纜或電線進行連接的移動場合。

由于WS6是無線連接的示波器跟計算機沒有接觸，因此不存在損壞計算機的風險。

局域網LAN連接方式

當在有線網絡可用的遠程位置進行測量時，Ws6以太網LAN示波器也可以通過其LAN端口使用。通過網絡在任何位置進行測量，而不需要計算機靠近被測對象。

WS6以太網LAN示波器使用1Gbit LAN網絡連接，可以實現比以太網LAN方式更高的連續存儲測量的性能。

USB 3.0連接方式

當不需要或不可能進行以太網測量或局域網連接測量時，WS6以太網LAN示波器也可以通過USB3.0端口連接。這樣還可以更高進行連續存儲測量。此外，當通過USB口連接時，WS6以太網LAN示波器也可以通過CMI耦合電纜與其它示波器組合成多通道或其它測量模式。

WS5/Ws6以太網LAN示波器有很寬范圍的使用環境，可以通過以太網(局域網、LAN或廣域網)連接使用，也可以通過USB 2.0 / 3.0連接使用。內置電池為以太網LAN示波器提供了完全以太網連接測量。測量儀器與電腦之間完全光電隔離，不會損壞計算機，并能與被測物體保持較長距離。這種基于以太網PC的高速數據采集為用戶提供了更多的測量應用。

通過WAN連接，可以執行全球范圍的測量。不需要網絡方面的專門知識。多通道軟件給出了可用的USB儀器和網絡儀器的概述。只需打勾即可開始測量。

LAN示波器具有以下優點:

以太網測量通過LAN進行(電流隔離)，因為內置電池

移動測量是可能的，例如在運輸系統和移動設備上

局域網和廣域網數據采集可用于遠距離測量

可在LAN和局域網/廣域網上連續實時高速數據采集

USB測量獨立應用程序和高速數據采集高達200msa /s

LANScope是如此透明，以至于以太網連接的儀器似乎直接連接到計算機。示波器、頻譜儀、數據記錄儀和電壓表的所有硬件和軟件功能都通過網絡保持可用。不需要特定的網絡知識。

我們的座右銘再次適用:插入即測量!

為了降低基于pc的數據采集安裝成本和增加靈活性，LAN和LAN / WAN測量儀器是解決方案。以前不可能實現的測量應用，例如長距離測量、在不安全或嘈雜的地方進行測量、在移動裝置進行測量或在不同的地方閱讀儀器進行測量，現在都可以實現。有了TiePie工程的LAN示波器系列，可靠的LAN和局域網/廣域網測量解決方案現在可以在不影響測量質量的情況下獲得。

以太網示波器幾種可能的連接方式：

多種連接方式進行高速數據采集

WS5和WS6以太網示波器為電子測量增添了新的維度。儀器可以在辦公桌上測量及采集數據，也可從另一個辦公室，或從測試現場，甚至從世界其它角落。用戶只需要一個USB連接或以太網連接或有線以太網LAN連接就能測量，這一點是WS6、WS5獨有的。

當標準示波器使用：

無論哪種類型的數據連接，都能使用儀器的最高采樣率進行采集。因此，用WS6-1000以太網示波器，用戶可在世界上任何地方以1GSa/s的采樣率進行測量，這與數據連接方式無關。

流盤或高速數據采集模式

在流盤或高速數據采集模式下工作時，儀器連續測量而不丟失數據。實時流盤軟件支持在連續測量的同時可查看測量數據，并將信號鎖住觀察。在高速數據采集模式下，最大采樣速率取決于數據連接的速度。在實時流盤測量中，信號是連續測量的，沒有中斷。在高速數據采集過程中，可以立即查看測量數據，同時還可以瀏覽測量數據，查看已測量的數據。實時流盤存儲在計算機的硬盤上，以便以后查看。

通過USB3.0連接，高速流盤數據采集為最快：200 MSa/s（5 ns掃描間隔）。利用有線以太網LAN連接，高速數據采集速率約為20 MSa/s（50 ns掃描間隔）。有了以太網LAN連接，高速數據采集速率大約是1MSa/s（1秒的掃描間隔）。當然這些流盤速率還取決于所用計算機的性能。

WS6以太網示波器的高速數據采集功能，為以太網存儲高速連續測量信號提供了多種可能。以太網示波器可用于長達一年的連續數據記錄?，F在可以用以太網示波器在長距離上高速記錄數據。

9種測量方式：

第一種：近距離測量

高達200MSa/s實時流盤數據到計算機。

一臺PC通過USB電纜直接連接到一個WS6以太網示波器

以太網示波器可通過USB扣或外接電源供電，并備有UPS不間斷電池供電。

第二種：遠距離測量

用網線可達100米的距離測量。通過增加網絡交換機和額外的網絡電纜，可以以100米為單位的步幅，增加測量距離。網絡方式能高達20 MSa/s的實時高速數據流盤。一臺PC通過網絡LAN電纜直接連接到一個以太網示波器。

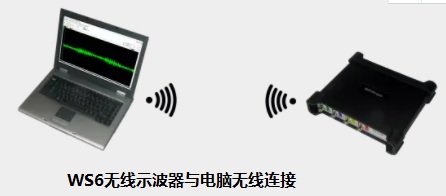

第三種：電隔離測量

在以太網LAN信號范圍內，與計算機能電隔離測量。避免了由接地回路引起的失真，并保護PC免受高壓峰值的影響。以太網示波器的應用程序與計算機不連接下使用?？蛇M行高達1 MSa/s的實時數據記錄，最長可記錄許多天。

一臺PC可以太網LAN直接連接到一個以太網示波器上。

以太網示波器由內置UPS電池或外部電源供電。

第四種：用多個以太網示波器進行遠距離測量

允許連續幾天的高速實時數據流盤，采樣間隔為50 ns或20 MSa/s。

一臺或多臺PC通過網絡LAN電纜連接到一臺或多臺以太網示波器上。

以太網示波器由其內置UPS電池、以太網電源或外部電源供電。

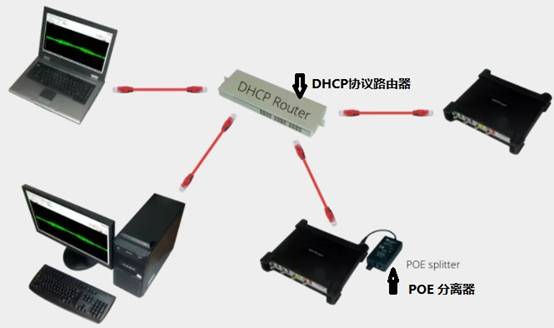

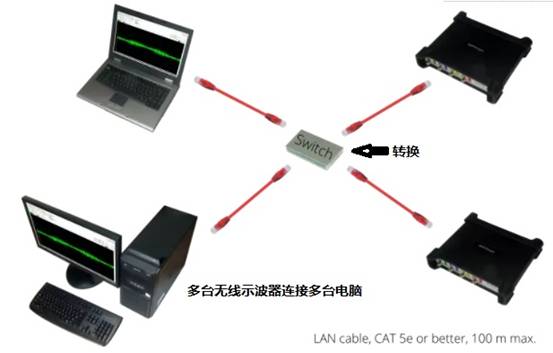

第五種：監視多個過程并在不同位置進行測量

在不同的遠程位置使用多個以太網示波器在不同的位置使用多臺pc機進行測量?？蛇M行高達20 MSa/s的流盤測量。

一臺或多臺PC連接到有線網絡中的一臺或多臺以太網示波器

以太網示波器由其內置UPS電池、以太網電源或外部電源供電。

第六種：多臺以太網示波器進行電隔離測量

當必須在不同位置測量且不允許接地回路或可能存在較大電位差時，可使用多個以太網示波器測量。采樣率高達1 MSa/s的實時流盤測量是可能的。

在以太網LAN網絡中，一臺或多臺以太網示波器可連接到一臺電腦或多臺電腦。

以太網示波器由內置UPS電池或外部電源供電。

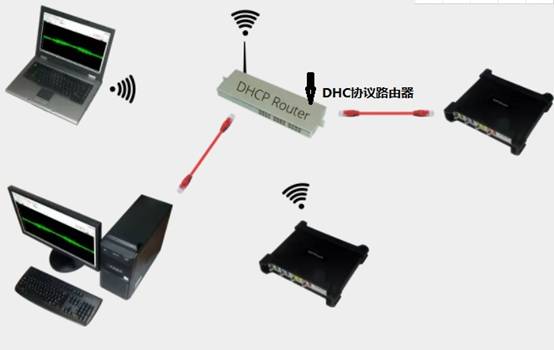

第七種：在現有局域網中用多個以太網示波器進行電隔離測量

可實現采樣率高達20 MSa/s的高速數據采集。

在有限/以太網LAN網絡中一臺或多臺以太網示波器可連接到一臺電腦或多臺電腦

以太網示波器由其內置UPS電池、以太網電源或外部電源供電。

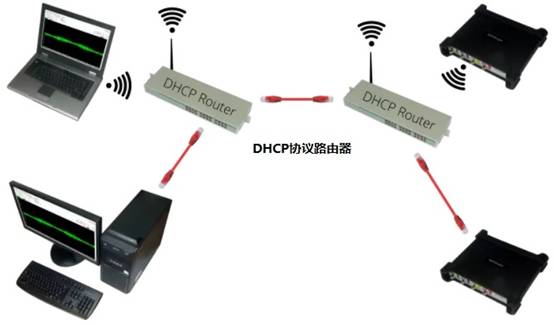

第八種：用多個以太網示波器在不同位置進行長距離電隔離測量

高速流盤數據采集與采樣率高達20毫秒/秒是可能的。

在不同的網絡中一臺或多臺遠端以太網示波器可連接到一臺電腦或多臺電腦

以太網示波器由其內置UPS電池、以太網電源或外部電源供電。

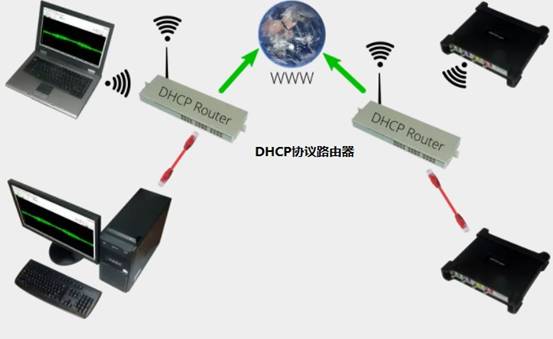

第九種：經互聯網多臺以太網示波器進行全球測量

高速流盤數據采集與采樣率高達5 MSa/s是可能的。

通過internet一臺或多臺遠端以太網示波器可連接到一臺電腦或多臺電腦

以太網示波器由其內置UPS電池、以太網電源或外部電源供電。

WS6這款強大的以太網LAN示波器有高達1 GSa/s的快速采樣、12、14和16位的柔性分辨率，以及所有四個通道64MB的內存。示波器支持高達200 MSa/s的測量數據連續存儲電腦硬盤，并可使用CMI接口與其他示波器同步，形成具有同步時基的多通道組合儀器。默認情況下，CMI接口在LANScope WS6上可用?？蛇x件，LANScope WS6可以在每個信道上進行確認連接SureConnect連接測試和電阻測量。

WS6以太網示波器在質量和靈活性上與其他任何示波器比較都是無與倫比的。

堅固的工業設計

WS6以太網示波器采用堅固的設計。它的外殼前部和后部都裝有橡膠保護裝置。這些保護使WS6免受機械沖擊的損壞。橡膠有助于吸收沖擊，并保護WS6前部和后部的連接器，這部分屬于保護區。

此外，橡膠防止WS6示波器滑動。橡膠保護器有特定的凹槽，簡化了儀器的重疊。儀器上還有些孔，這些孔可連接一條帶子，將儀器懸掛在受試者附近。

確認連接SureConnect功能：

WS6以太網示波器的確認連接SureConnect功能，使使用者測量信號時立即告訴您測試探針或夾子是否真實的接觸到信號。不用懷疑你的探頭或探針接觸到還是沒有接觸到信號。

關于確認連接SureConnect的更多信息請看PDF文件

電磁干擾預符合性試驗

WS6-1000XMES以太網示波器，電磁干擾分析儀的強大功能使用戶能夠快速進行良好的電磁干擾符合性測試。通過這種經濟有效的測試，避免額外訪問昂貴的EMC測試設備，節省了時間和金錢。提供的EMI探頭組TP-EMI-HS6包含三個磁場（H場）探頭和一個電場（E場）探頭。三腳架確保探針可以正確地放置在被測物體上。

多個儀器同步連接：

WS6示波器配備了復雜的CMI同步總線，允許通過耦合電纜將多個WS6示波器相互連接，組成多通道組合儀表。所有儀器將以相同的采樣頻率進行測量（0 ppm偏差！）。除了同步總線外，CMI還包含觸發總線和檢測總線。連接儀器的最大數量僅受可用USB端口數量的限制

高精度的分辨率：

WS6以太網LAN示波器有14位和16位的高分辨率。所以使用WS6示波器測量的信號時的分辨率是多數獨立臺式示波器的256倍，后者通常具有8或9位的低分辨率。WS6精密示波器的高分辨率使測量信號具有更高的精度，因此量化誤差要低得多。

WS6示波器的大內存

當以高采樣率進行測量時，需要長記錄長度/大內存才能在采集緩沖器中記錄完整的信號。其它多數示波器僅有2.5 kSamples或100 kSamples存儲內存，而 WS6示波器每個通道最多有256 MSamples存儲內存，這取決于選定的分辨率和通道的數量。當以14位分辨率和所有四個通道進行測量時，每個通道的可用內存為32 MSamples內存。這給了用戶300到100000倍的內存。大的內存的一個優點是，一次只能準確捕獲快速現象，或者一次可以測量完整的串行通信信號塊。例如，完整的串行通信，如CAN總線信號，可以在一個記錄中進行測量，然后進行審查和分析。

帶寬限制功能：

通常帶寬越大越好，這似乎付合常理，但帶寬越寬，噪聲也就越大。為了減少噪音， WS6示波器有為的每個通道帶寬限制的設置，這樣確保測量噪音很小，測量精度準確，能夠穩定觸發。

軟件部分詳解：多通道示波器軟件：

WS6以太網示波器配有一套多通道示波器軟件，讓WS6以太網虛擬示波器當做示波器、頻譜分析儀、數據記錄器、萬用表和各種協議分析儀使用更詳細軟件介紹請索要。

多通道示波器軟件有很強大的功能如下所示：

多通道軟件的快速設置：

為了簡化測量設置，多通道示波器軟件包含大量快速設置（快捷鍵），幾乎所有測量應用都可以。

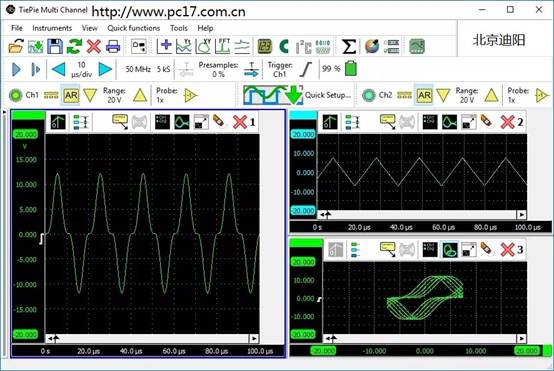

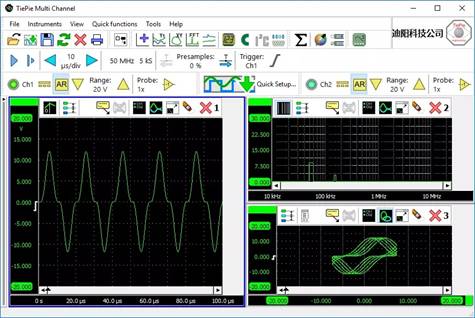

靈活信號顯示

多通道示波器軟件、頻譜分析儀和數據記錄儀提供了多種靈活的方式來顯示測量信號的所有方面。它們可以有一個或多個圖形，每個圖形顯示一個或多個信號，其中每個圖形可以顯示信號的不同部分。圖形可以在Yt模式、XY模式或頻譜模式下顯示WS6以太網示波器的信號（有或無插值）。圖中所有項的顏色都可以設置為任何所需的值。圖形尺寸可以調整到任何所需的大小，圖形可以位于單個窗口中，也可以位于單獨的窗口中，這些窗口可以位于桌面上的任何位置。

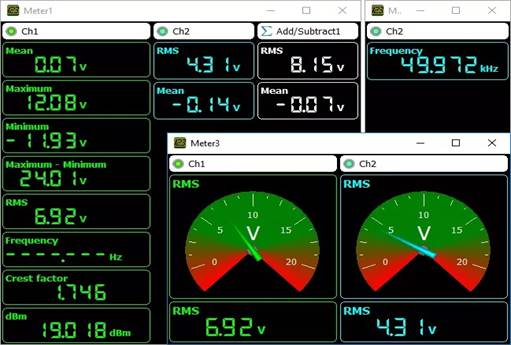

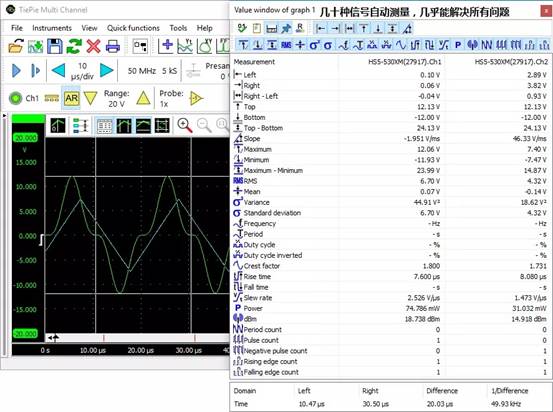

自動測量功能：

多通道示波器軟件具有許多自動測量功能，可以對ws6虛擬示波器的測量信號或選擇的測量信號進行測量。使用示波器中的自動測量，可以顯示信號的任何細節。兩組光標（水平和垂直）可用于指示需要徹底檢查的信號部分。自動測量包括：最小值、最大值、上下限、均方根、均值、方差、標準偏差、頻率等等幾十種，幾乎能完成所有測量功能。

測量結果顯示在一個特殊的值窗口中，該窗口可以位于計算機屏幕上的任何位置。一個方便的工具欄允許您只需單擊一次即可啟用或禁用測量。測量結果可以復制到剪貼板，例如在報告中使用。打印圖形時，還包括光標和測量結果。

二次開發功能：

WS6示波器SDK是一個跨平臺的開發庫，可通過第三方軟件使用WS6示波器，包括：VB、VC、C++、C#，mablab、Labview、Python

無限縮放功能，可觀察細節：

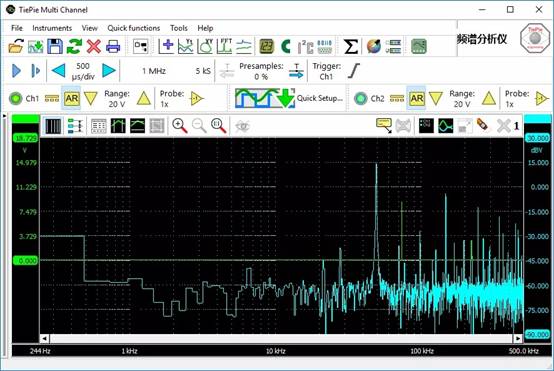

高細節頻譜分析儀

高精度多通道示波器軟件頻譜分析儀充分利用了高分辨率USB手持示波器的深內存。不僅給深內存一個難以置信的低分辨率帶寬只有7.45赫茲在500兆赫的頻率跨度，它還提供了140分貝的垂直動態范圍?？焖俣鴱姶蟮?/span>FFT程序，具有許多用戶可選擇的窗口功能，允許您看到信號中最小的頻率成分。

多通道示波器軟件頻譜分析儀的多顯示選項允許同時查看頻譜的多個部分，從而更好地理解所分析的信號。

先進觸發功能：

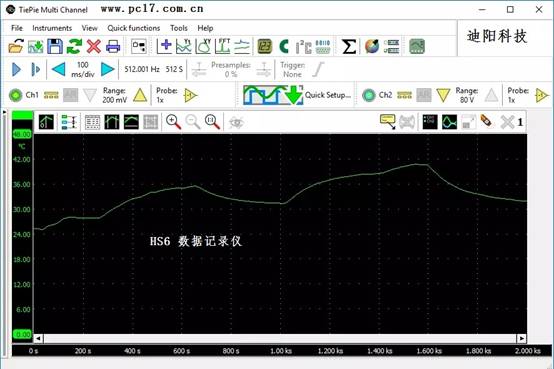

數據記錄功能：

萬用表功能：

多種協議分析功能：

WS6以太網LAN示波器技術指標：

下表是Ws6以太網示波器詳細技術指標。包括：采集、觸發、通常指標。

采集系統部分：

多臺儀器同步連接使用：

只有通過USB總線連接所有儀器時，多臺儀器才能組合使用。

通過以太網LAN或以太網LAN連接儀器時，只能單臺儀器無法進行組合使用。

如果用USB端口連接儀器，儀器的數量可達數十臺

同步精度0 ppm

CMI接口2x，CMI 1，CMI 2

所需耦合電纜TP-C50H耦合電纜CMI

最大耦合電纜長度50厘米

探頭校準

接口：USB 3.0超高速（5 Gbit/s）；（USB 2.0高速兼容）網絡1 Gbps，以太網802.11

要求電源配置：

從USB接口取電，外部輸入或內置電池供電，最大消耗12伏直流電2安

來自電源適配器的外部電源，內部電源可鋰離子電池，容量8000毫安時，3.7伏

物理儀器的尺寸：

高度44毫米（1.7英寸）

長度187毫米（6.7英寸）

寬度215毫米（5.2英寸）

重量791克（27.9盎司）

USB連線長度1.5米59英寸

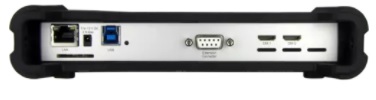

輸入輸出I/O連接器：

通道1、2、3、4用 BNC連接

以太網LAN用 RJ45插座

 USB 3.0 B型超高速插座

延長接頭D-sub 9針內螺紋

電源3.5mm電源插座

CMI連接器2 x HDMI C型插座

系統要求

PC I/O連接USB 2.0、USB 3.0或USB 3.1

以太網RJ45型、以太網網絡

操作系統Windows7、 10、32和64位

Linux（使用LibTiePie SDK通過自己的軟件）

使用環境

儀器操作

額定精度的環境溫度為20°C至25°C（10°C至40°C，無規范）

相對濕度10%至90%，無冷凝

儀器充電

環境溫度0°C至35°C

相對濕度10%至90%，無冷凝

儀器保存

環境溫度0°C至35°C

相對濕度5%至95%，無冷凝

認證和合規性

CE標志符合性是

RoHS是的

EN 55011:2009/A1:2010是

EN 55022:2006/A1:2007是

EN 61000-6-1:2007是

EN 61000-6-3:2007是

WS6以太網LAN示波器有3種不同的基本型號：

以太網LANScope WS6的可用選項包括：

XM：使用擴展內存選項，每個通道最多可使用256 MB內存。如果不使用此選項，則每個通道的內存最多可達1 MB。

E：有了EMI選項，LANScope WS6就變成了高精度的EMI預符合性測試儀。EMI選項包括EMI探頭組TP-EMI-HS6。

S：有了SureConnect選項，所有通道都可以進行連接測試和電阻測量。

電池保修期為6個月。

EMI選項需要一個以太網LAN示波器-1000和至少一個選項XM相結合。

WS6以太網（LAN）示波器是產品清單通如下方式交付的:

簡易包裝

WS6儀器本身

型號HP-9250 4x示波器探頭1:1-1:10

附件以太網示波器電源

USB3電纜，1.5米長

網線，3米長

windows7 /8/10下光盤軟件

Windows 7/8/10驅動程序在CD上

彩色印刷儀器手冊和軟件用戶手冊和數字CD光盤

以太網WS5任意波形發生器和 HS5任意函數生成器的CDS技術真實的反應了所發出的任意波形，提供了這個級別中最低的諧波失真（THD）

HS5低失真任意波形發生器

HS5是一款USB連接電腦的40MHz輸出，低失真率函數信號發生器，內置的任意波形發生器使用先進的CDS信號合成技術，使產生的信號保真度在同類產品是最好的，生成真實形態的信號。在100khz信號頻率下，雜波失真低至-85db，振幅譜非常平坦，上升時間為8ns，HS5低失真函數發生器，產生接近完美的信號。

HS5函數發生器發出的正弦波具有極低的雜波。

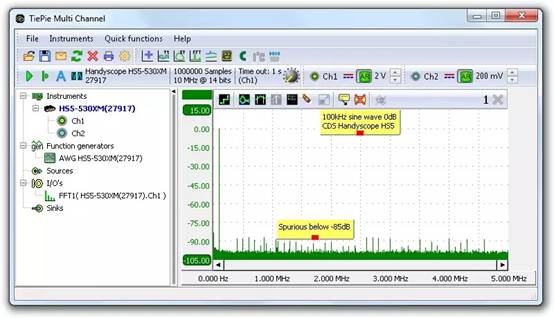

下圖： HS5函數發生器正弦波，雜波極低。

結合24vpp的輸出電壓、240Ms/s的14位分辨率和64MB的波形緩沖區，使 HS5任意波形發生器成為真正的高質量低失真函數信號發生器。提供正弦波、方波、三角波、脈沖、直流和噪聲等標準信號形狀。當需要自定義信號形狀時，可以在6400萬個樣本的大內存中創建，也可以從其它示波器加載先前測量的信號。

WS5/HS5獨有的恒定數據大?。?/span>CDS）技術能夠生成具有極低抖動和高保真度的真實形態（逐點）任意波形。CDS比它的先前，即眾所周知的DDS技術有許多優點。CDS技術在WS5和HS5任意波形發生器上體現，用DDS技術的價格，實現了非常靈活和無與倫比的性能。下面就CDS與DDS比較優略進行說明。

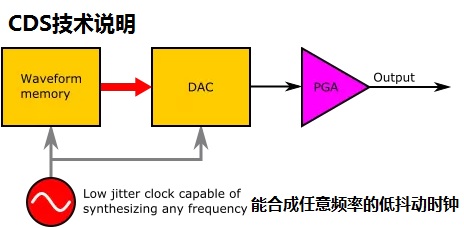

CDS技術框圖：

CDS技術的原理是在內部使用一個低抖動溫度補償時鐘，能夠合成任何頻率，將數據從波形存儲器線性驅動到產生模擬信號的數模轉換器（DAC）。由于沒有內存值被跳過或重復，并且每個值在相同的時間內被輸出，所以結果是一個最佳的真實波形逐點任意波形。

TiePie CD與DDS相比的優勢

WS5和HS5任意波形發生器中所采用的CDS技術優于近幾十年來傳統的直接數字合成（DDS）技術。DDS在產生低頻信號時存在抖動大、總諧波失真大等缺點。CDS消除了這些缺點，使工程師用上高精度和以前無法負擔價格的任意波形發生器。

老的DDS任意波形發生器能隨機丟失峰值，而CDS函數生成器始終生成所有峰值。

上圖為了說明DDS和CDS之間的區別，顯示了由DDS函數發生器和CDS函數發生器發生的相同頻率的任意波形。任意信號由5個峰值疊加的正弦波周期組成?？吹?/span>DDS函數發生器（綠線）隨機錯過峰值，而革命性的CDS函數發生器（藍線）一致性的生成所有峰值，因為CDS技術使用波形存儲器中的每個點。這表明，為了正確地生成信號的真實形態，每個工程師都必須使用CDS函數發生器。這樣可以觀察到DDS與CDS的尖峰幅度差異是不同的。這原因是CDS函數發生器的帶寬比DDS函數發生器的帶寬要高得多。

下表：配備CDS技術的型號 WS5/ HS5任意波形發生器的優缺點比較。

型號WS5和型號 HS5 CDS技術除共享DDS的所有性能優勢外，同時增加了以下顯著優勢：

方波和脈沖波形的抖動較小

三角波再現更精確，頻率更高

由于存儲器是逐點讀取的，所以任意波形的再現更為精確

信號的長度從8點到6400萬點不等

分割和排序是可能的。

由于型號WS5和型號HS5配備了CDS技術，使用波形存儲器中的每一個點，并且不跳過或重復任何點，因此可以更準確地再現任意波形。這將導致極低的總諧波失真（THD），如下圖所示，它顯示的是發生一個50 kHz正弦波的頻譜。

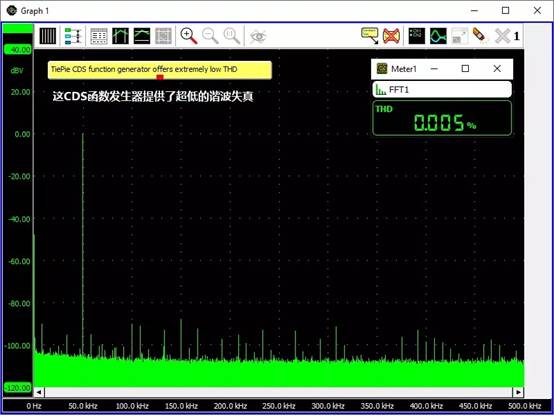

上圖CDS發生器提供了同類中最低的諧波失真THD。50 kHz 0 dB正弦表示-90 dB二次諧波和-88 dB三次諧波。

結論：

CDS技術優于傳統的DDS技術，后者DDS技術在抖動和失真方面存在嚴重的缺陷。而革命性的WS5/HS5所使用的CDS技術保持了DDS的所有性能優勢，同時消除其缺點。波形存儲器中的每個點都被使用，并且只使用一次，并產生一個真實的波形，這意味著波形被以更高的保真度再現。抖動和失真顯著降低。CDS作為一種創新的先進技術，為函數/任意波形發生器行業提供了一個新的高度。
