HS6,WS6系列16位高分辨率，0.1%高精度基于PC的示波器

HS6,WS6系列16位高分辨率，0.1%高精度基于PC的示波器

高振幅分辨率，比標準臺式示波器精度高256倍

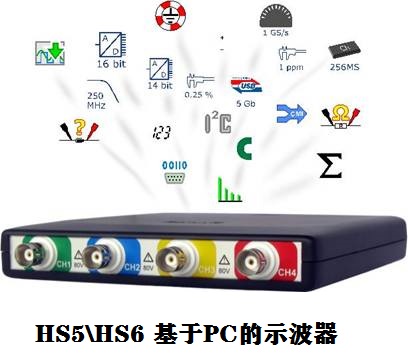

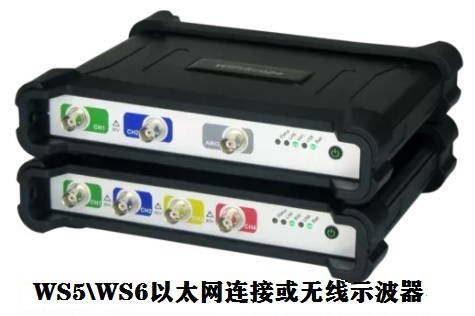

北京迪陽銷售的WS6、HS6系列示波器是基于PC的高分辨率示波器。

這些示波器以14和16位的高分辨率進行測量。16位分辨率意味著滿標度輸入范圍被分成2的16次方個級別 = 65536級。這叫做量子化。因此，使用HS6或WS6其中一款基于PC的高分辨率示波器測量的信號的分辨率是大多數獨立臺式示波器的256倍，后者通常具有8或9位的低分辨率（8位分辨率意味著2的8次方級別=256級）。

當HS6\WS6系列基于PC的高分辨率示波器的輸入范圍設置為200毫伏時，滿標度輸入范圍從-200毫伏到200毫伏，跨度為400毫伏。當以16位分辨率測量時，測量的電壓分辨率為0.4 V/65536=6.1微伏。在臺式8位分辨率標準示波器上，電壓分辨率為0.4/256=1.56毫伏?？梢?/span>HS6\WS6基于PC的示波器測量精度是臺式示波器很多倍。

如果8位標準臺式示波器的輸入范圍為1mV/div，則電壓分辨率為0.008/256=31.25μV。HS6/WS6基于PC的高分辨率示波器在50 mV/div輸入范圍內的電壓分辨率為6.1μV，比標準示波器在1mV/div輸入范圍內的電壓分辨率高5倍以上。

由于運用高量化水平和低量化誤差技術,這些基于PC示波器的精密高分辨率允許測量更詳細的信號

要以與獨立示波器相同的詳細程度顯示用HS6\WS6高分辨率示波器之一測得的信號，顯示器可以大256倍。在24英寸顯示器上而不是10英寸屏幕上查看信號，立即會對信號產生非常詳細的印象。最小的偏差非常明顯，由于分辨率高，仍然可以放大并顯示其他細節。

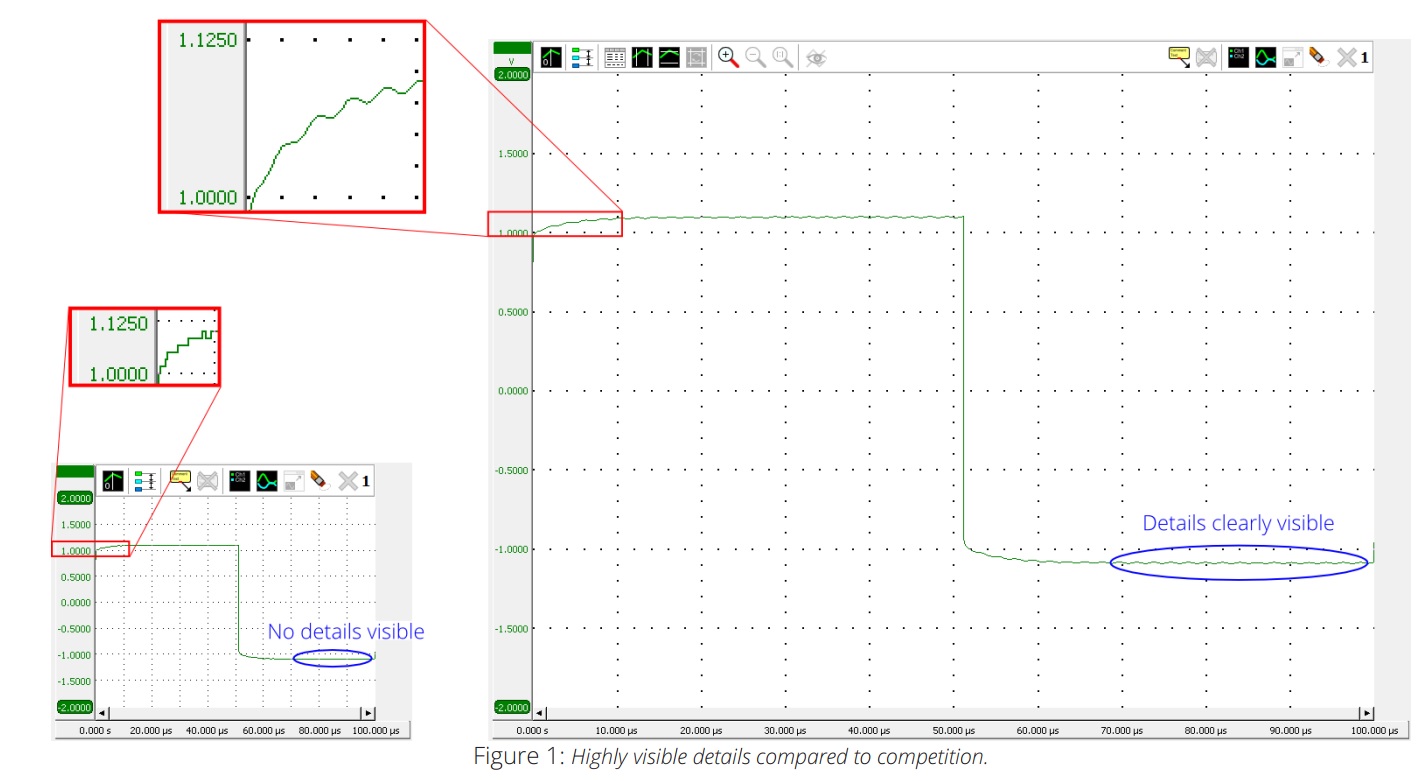

圖1所示為兩個顯示器，均顯示同一信號的測量值。左顯示尺寸相當于一個10“顯示和8位分辨率的獨立示波器的尺寸。右顯示屏對應于標準24“PC屏幕和16位分辨率的最大化窗口。右顯示的信號顯示的細節比左顯示的要多得多，即使沒有放大。

當在信號上升沿的鈴聲處放大4倍時，左側帶有小屏幕的8位標準示波器不會顯示更多細節。放大信號上升沿的鈴聲4倍，右側大屏幕的高分辨率示波器仍將顯示信號的更多細節。

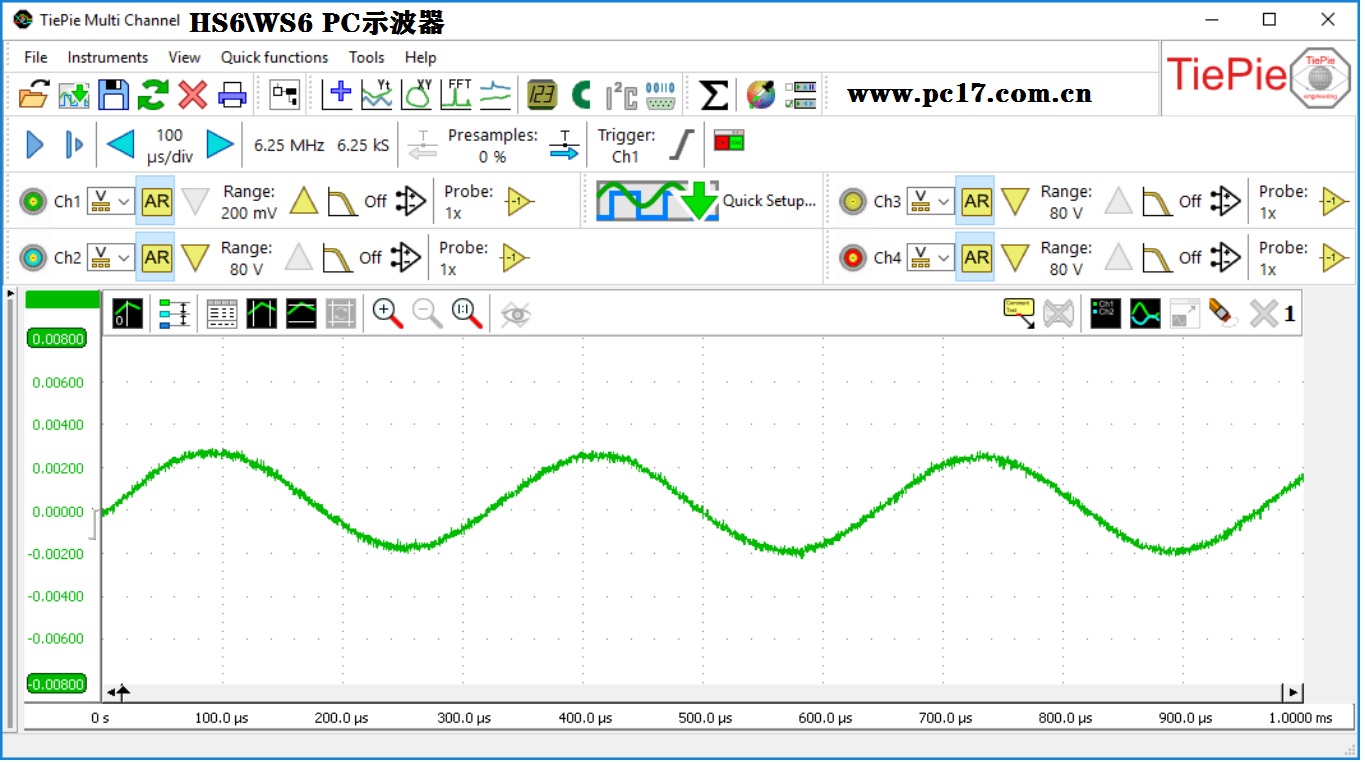

HS6\WS6基于PC的高分辨率示波器的高分辨率和多通道示波器軟件的無限變焦允許放大到mV級別。圖2顯示了200毫伏輸入范圍內2毫伏正弦波的測量結果。然后將信號放大，以8 mV的比例查看，顯示出許多細節。

HS6\WS6高分辨率示波器的分辨率是標準示波器的256倍。這提供了非常詳細的測量，可以很好地洞察你的信號。

高精度，比標準臺式示波器高4到12倍

當示波器的分辨率主要給出測量中可以找到的詳細程度的信息時，它并不能說明示波器的精度。示波器的精度表示一個測量值與“真實”值有多大的不同，一個測量有多大的不確定度。

精度指定為滿標度輸入范圍的百分比。當示波器設置為20 V輸入范圍時，滿標度范圍從-20 V到20 V，范圍為40 V。1%的精度說明測量值相對于實際值可以是40 V的1%。

除高分辨率示波器外，HS6\WS6基于PC的也是高精度示波器。這些高精度示波器經過精心設計和調整，非常精確。

HS6\WS6基于PC高精度示波器測量滿標度輸入范圍的高精度為0.2%（典型值為0.1%）或0.25%（取決于型號）。因此，使用其中一個示波器測量的信號的精度是大多數獨立臺式示波器的4至12倍，后者的精度通常為+/-1%至+/- 3%。

為了解釋這對您的測量意味著什么，我們用一個例子來解釋。

假設測量了一個直流電壓，并且測量范圍是在它的20V輸入范圍之內。范圍指示測量值為12.000 V。實際真實值位于該測量值周圍的一個頻帶內。該頻帶的寬度由示波器的精度規格決定。

準確度為0.2%，實際真值介于11.92 V和12.08 V之間

準確度為1%時，實際真值介于11.6 V和12.4 V之間

準確度為3%時，實際真值介于10.8 V和13.2 V之間

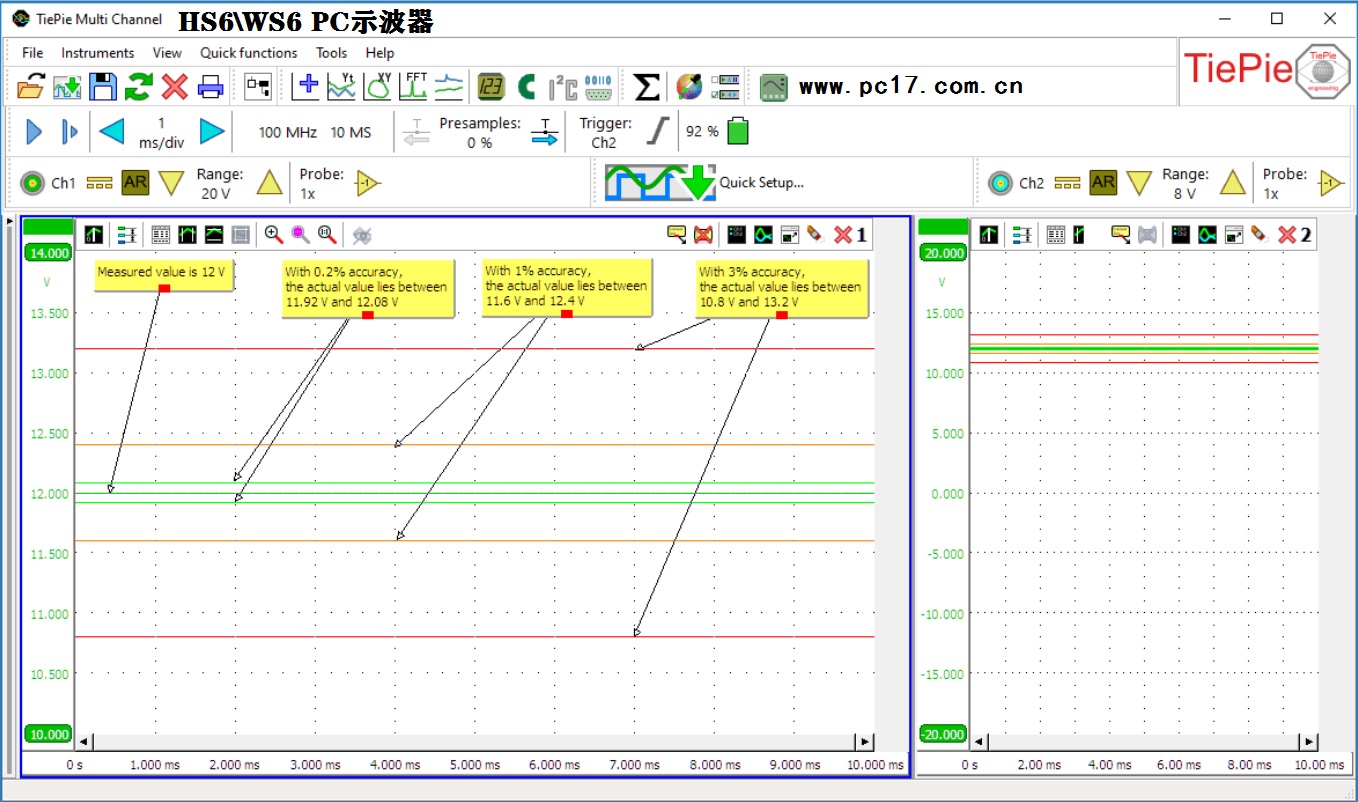

圖3在示波器圖表中顯示了這一點。左邊的圖表顯示了測量到的12伏直流信號，放大到10伏到14伏的可見范圍（從-20伏到20伏）。當示波器的精度為0.2%時，由淺綠色線標記的區域表示實際值所在的范圍。當范圍精度為1%時，用橙色線標記的區域表示實際值所在的范圍。當精度為3%時，用紅線標記的區域表示實際值所在的范圍。右邊的圖表顯示了未縮放的整個范圍。

精心設計和精確調整的HS6\WS6高精度示波器的精度是標準示波器的4至12倍。這樣用戶可精確知道所測量的數值，而不是猜測。

重新校準

HS6\WS6基于PC的高分辨率、高精度示波器的精度根據型號規定為0.2%或0.25%。本規范在儀器調整后至少保證三年。

由于老化，所用部件的公差可能會逐漸變化，導致儀器的精度逐漸降低。

為了使HS6\WS6示波器處于最佳狀態，您可以重新校準和重新調整它。在重新校準期間，將測量值與已知的準確值進行比較，并檢查儀器的精度是否仍在要求的規格范圍內。如果發現精度不符合規范，則重新調整儀器，使其再次符合要求的精度規范。有關儀器重新校準的詳細信息，請參見www.tiepie.com/重新校準這章。
