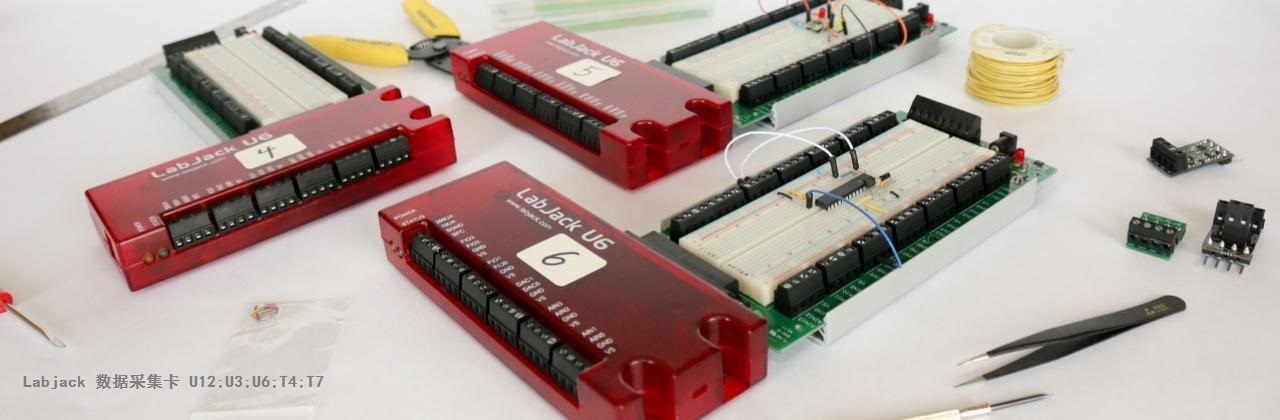

數據采集卡 labjack U6，T7連接不同的傳感器實現多種測量

數據采集卡 labjack U6，T7連接不同的傳感器如何實現多種測量

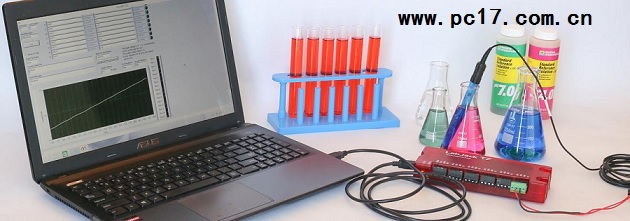

客戶往往用數據采集卡實現不同的測量目的，Labjack數據采集卡橋接不同的傳感器能實現很多的測量，

目前典型應用如下：labjack 采集卡應用鏈接圖表：

連接傳感器類型：

• 一般的電壓或4-20mA信號采集
• 加速度和振動測量
• 重量、壓力、應變測量
• 麥克風及聲音，音頻測量
• 距離和深度測量
• 直接對熱電偶進行采集
• 直接對熱電阻或熱敏電阻進行采集

加速度和振動傳感器：

一種常見的加速度計是ICP或IEPE型。它提供了一個像樣的高電平電壓信號，但問題是，他們需要一個特殊的恒流勵磁源，通常提供2毫安到10毫安在18-30V。我們不提供這樣的激勵源，所以將必須與傳感器一起的來源。

至于來自這些傳感器的信號，通常它可以直接測量，但有時你需要AC -耦合擺脫直流偏移，然后可能需要LJTick-InBuff模塊。建議在使用ICP或IEPE傳感器時，還需要相應的信號調節器。尋找一個信號調節器，提供特殊的電流源激勵，如果需要還可以調節輸出信號

重力、壓力、應變傳感器：

惠斯通電橋是用來測量電阻微小差異的電路。這種橋式電路通常用于各種類型的傳感器，如測壓元件、壓力傳感器和應變計。有時這些傳感器是原始的，有時它們?cè)黾恿诵盘?hào)調理使它們更容易使用。

測壓元件-大多數測壓元件是沒有信號調理的原始橋接電路。如果輸出被指定為類似于2mv /V的輸出，那么它就是一個原始橋接。如果輸出被指定為高電平，如0-5伏，+/-10伏，或4-20毫安，那么測壓元件有信號調節，這個應用程序不適用。

壓力傳感器-一些壓力傳感器是原始的橋電路，而許多有信號調理。參見壓力傳感器應用程序說明。

應變儀-應變儀只是一個電阻元件，其電阻隨應變而變化。電阻的變化很小，所以通常使用橋接電路。如果你只打算在測量中有1或2個應變片，你必須增加3或2個電阻或假應變片(無效)，以形成一個完整的橋(四分之一橋和半橋)。

麥與傳統的模擬輸出傳感器相比，大多數麥克風都面臨著獨特的挑戰。典型的麥克風的輸出電壓很低，頻率很高，因此很難測量。

柱狀體微型駐極體麥克風價格便宜，使用簡單的介電材料來探測聲音，但需要放大輸出信號。如圖1所示，麥克風需要一個連接到電壓源的偏置電阻，還需要一個串聯電容來消除直流偏移。小信號的結果需要經過放大，然后進入模擬輸入U3/U6/UE9/T4/T7?？孙L(fēng)及聲音，音頻傳感器

距離和深度傳感器

流體靜力傳感器最適合在液體或某些粉末的幾英寸深度范圍內測量。

超聲波傳感器擅長在幾英尺范圍內進行測量，并能在一定程度上暢通無阻地到達目標。在選擇超聲波傳感器時，考慮波束寬度和通信協議是很重要的，因?yàn)橹圃焐烫峁┝硕喾N波束寬度和協議。

其他用于測量距離/位移的傳感器包括紅外線(如Sharp)、牽引線、LVDT、電容式、感應式、渦流式和激光式。

熱電偶、熱電阻、熱敏電阻傳感器

如果你的測量范圍是-50到+150°C，考慮使用硅型溫度傳感器。它們通常是最便宜的解決方案、最簡單的解決方案和最精確的解決方案。超過這個范圍，熱電偶通常是最好的選擇。熱敏電阻和RTDs看起來非常精確當你看原始規格時，但那只是電阻對溫度的準確性。很難用足夠的精度來測量電阻，以達到傳感器元件本身規定的精度。數字傳感器有類似于模擬硅型傳感器的范圍限制，是一個偉大的解決方案取決于LabJack和軟件計劃。T4和T7在硬件上對SBUS傳感器(EI-1050、SHT1x、SHT7x)有高水平的支持，因此在任何軟件中都可以方便地讀取溫濕度。較老的設備(U12、U3、U6、UE9)通過軟件提供高級支持，因此需要一個軟件應用程序來調用UD或U12庫。其他說SPI、I2C、異步或單線的傳感器也是一個選項，但是需要一個軟件應用程序來對LJM、UD或U12庫進行特定的調用。

如果你在-50到+150攝氏度范圍內測量，考慮使用硅型溫度傳感器，而不是熱電偶。參見“溫度傳感器”應用說明。

理解分辨率和準確性之間的區別。

T7-Pro是熱電偶的最佳配置。U6系列具有與T7相同的模擬輸入質量，但不具備在硬件上進行數學運算的能力(我們提供了一個UD驅動函數來處理軟件中的數學運算)。T7-Pro和U6-Pro上的24位轉換器提供了更高的分辨率(在較低的速度下)，但可能更重要的是，它提供了小熱電偶信號，還提供了出色的噪聲抑制。U3/T4與LJTick-InAmps是最便宜的方式獲得體面的讀數熱電偶:

U3/T4: U3是唯一的usb設備，當與LJTick-InAmps結合使用時，為4個或更少的熱電偶提供最低成本解決方案。T4是類似的，但有USB和以太網。參見U3/T4熱電偶教程。

U6: U6(或U6- pro)是唯一的usb設備，比U3有更好的模擬輸入。熱電偶可以直接連接，具有比U3-LJTIA組合更好的性能。參見U6熱電偶教程。

T7: T7(或T7- pro)具有與U6(或U6- pro)相同的模擬輸入系統，但提供以太網和USB連接(以及T7- pro上的WiFi)。此外，在T7設備上的英孚系統可以用來執行所有的熱電偶數學在硬件，所以你可以得到溫度的直接讀數。參見T7熱電偶教程。U6-Pro/T7-Pro:與上面的U6/T7信息相同，但-Pro版本的24位sigma-delta具有更好的分辨率和噪聲抑制能力。特別是，在較低的采樣率下，sigma-delta會產生50和60赫茲的排斥，這是熱電偶信號的一個常見問題。

UE9和U12:新的應用程序應該首先考慮U3、U6或T7系列設備。UE9- pro在熱電偶方面表現良好，而UE9的分辨率大約只有1攝氏度，U12只能分辨10攝氏度以內的原始熱電偶電壓，因此通常需要一個放大器，比如EI-1040。

硅傳感器類型:在-50到+150攝氏度范圍內，硅溫度傳感器通常比其他類型的溫度傳感器更便宜，更容易使用，更準確。由于不需要或只需要極少的額外組件，它們提供了高水平的線性電壓輸出，可以直接連接到LabJack的模擬輸入。EI-1034是一種硅基溫度探頭，由電子創新公司制造，由LabJack銷售。它使用來自國家半導體公司的LM34CAZ傳感器元件。LM34提供了一個易于使用的10 mV/degF。EI-1022是一種硅基溫度探頭，由電子創新公司制造，由LabJack銷售。它使用來自國家半導體公司的LM335A傳感器元件。LM335A提供了一個易于使用的10mv /degK，但也需要一個電阻。
