無須重新設計硬件配置，USB成嵌入式載體的重要部分

通常可藉由變更在微控制器上執行的軟件擴增新功能，或?yàn)檠b置出貨前沒發現到的問題除錯，例如血糖計，僅須修改軟件就能使用新型試紙；某些顧客桌面上無法使用的光學鼠標，修改軟件能重新設定影像傳感器采集到的數據特征。這類的設計變更不須重新設計硬件的配置，已成為相當常見的作法，能在產品還未出廠時，即迅速對硅組件更新編程，在顧客方面，直接編程是不切實際的方法，因?yàn)樾枰厥獾挠布B結微控制器上的專屬接腳，若裝置已需USB作為通訊機制，把一個簡單的開機管理應用程序加到原始韌體，就能使用標準計算機下載新版與后續更新的韌體，并可由制造商或終端使用者執行更新動作。

幾乎無所不在的通用序列總線(USB)通訊媒介，原用來把鼠標或鍵盤連結至計算機，后來已擴展至喇叭、攝影機、打印機及其它各種裝置，如今像吉他到轎車都已配備USB接口。在這類裝置中，利用現有的USB聯機變更在嵌入式控制器上執行的軟件，就能擴增新功能或解決效能故障方面的問題，且研發業者不但可充分發揮本身具備的好處，并可提供產品重新編程的彈性。

在嵌入式微控制器中，開機管理程序是一個位于程序內存內的小程序。當重新啟動或開機時，開機管理程序會率先執行，并讓處理器執行使用者的程序或下載新版程序，在這種組態下，直接編程僅須把開機管理程序插入至程序內存。開機管理程序可使用不同的通訊技術采集新程序，包括USB、I2C、SPI、UART，甚至可建置專屬的通訊協議以下載新程序，也可使用不同的方法儲存下載的程序。根據內存的需求，程序可儲存在微控制器內部的閃存，或是各種外部儲存媒體，由于大多數開機管理程序僅需少量的程序空間即可建置，因此通常和使用者的程序裝在同一片閃存中，在并存時，開機管理程序須負責把程序代碼下載到同一片內存時，防止覆蓋本身的程序代碼，在內存空間的開機管理程序，可設定成不可覆寫，以避免意外的毀損。

開機管理程序扮演重要角色

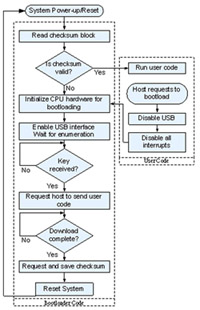

圖1　USB開機管理程序的數據流程

圖1顯示USB開機管理程序的數據流。在開機重新啟動時，開機管理程序會計算使用者程序的檢查碼，并和儲存在內存中的檢查碼進行比對。這個檢查碼是現場可編程開機管理程序的檢查碼模塊，若兩個數值相符，開機管理程序就會讓處理器開始執行使用者的程序，但若檢查碼不一致，開機管理程序就會讓主機等候分送新的使用者程序代碼。在準備階段，開機管理程序會關閉任何可能干擾下載流程的岔斷，在某些系統中，微控制器可能須處理一些重要作業，然后再開始下載，如可能必須啟動散熱風扇或讓某些發光二極管(LED)燈號閃動，由于應用程序的空間是被刪除的目標，因此如散熱風扇或LED燈號的控制例程等這類關鍵作業須寫入開機管理程序。

為了開始通訊，開機管理程序會設定USB接口，然后等待計算機連結裝置。計算機透過交握程序了解何種裝置插入連結端口，此程序稱為裝置列舉，可確保裝置和正確的主控端軟件進行通訊，在這個例子中，主控端是個人計算機(PC)應用程序，程序中含須下載的內容，為避免意外下載，并確保安全，開機管理程序會在交易過程中尋找主控端的金鑰。

檢查金鑰后，開機管理程序會對主控端做出響應，并要求取得Flash映像，由于閃存不支持單一地址寫入，故須使用完整分頁寫入。在找出整個分頁的地址前，會先把傳入的數據儲存在隨機存取內存(RAM)，由于處理器在此刻正忙著下載新韌體，因此幾乎所有RAM資源都可使用，系統必須在較低的溫度把內容穩定寫入至閃存，為增加內存保存數據時間及寫入周期的次數，了解現場溫度及使用合適的編程算法相當重要。

在快閃編程過程中，電源的穩定度也是一項重要因素，任何電源噪聲、故障、斷電、電位緩升、接觸不良等狀況，都會造成難以偵測的問題。若真的發生電力瞬時問題，開機管理程序就會再次啟動，并因檢查碼核對失敗而重新開始下載程序，當所有Flash分頁都含有檢查碼并成功寫入，開機管理程序就會檢查閃存并開始重新啟動，此時當系統重新啟動后，開機管理程序會搜尋正確的檢查碼，并開始執行使用者程序代碼。

圖2　通用型開機管理程序架構

當檢查碼有效時，所有后續的開機管理程序作業都必須從執行中的使用者程序代碼呼叫。透過正確的應用程序接口呼叫，PC程序能直接指揮使用者程序關閉所有岔斷、重置USB硬件及開始扮演開機管理程序。另一方面，裝置設定完成后，藉由如開關等某些硬件狀態變更事件，便進入開機管理程序的裝置列舉程序。

內存管理可避免
無法使用USB下載數據問題

開機管理程序被意外刪除會導致系統無法透過USB下載數據。系統化的內存配置，能減少或消弭這種意外的風險，圖2所示為一個可行的配置，可由各種Flash架構運用，圖中由上而下第一組模塊含有重置與USB岔斷向量，第二組則含有開機管理程序設定的內存區域，含有用來搜尋開機管理程序檢查碼的啟動指令，用以下載新映像的程序代碼，以及用來儲存檢查碼的空間，這組程序代碼可重設位置，不同的區塊可置入專屬的內存區域，然而，當項目設計準備開始建置，除檢查碼外，這區域的所有空間都不可升級。

第三組則是供使用者程序使用，這個部分含有使用者程序代碼、所有相關的岔斷向量及呼叫開機管理程序的例程，這個區域可重新編程與重新尋址，但在開機管理程序下載程序代碼時無法被存取。任何指向此區域的岔斷，在呼叫任何開機管理程序函式之前都應關閉，若在執行時程序內容會變更，則應考慮可能發生的各種問題。

在個人計算機方面，應用程序須和裝置進行通訊，以及傳送新的使用者程序代碼。研發業者會透過網站或光盤獲得所需軟件，軟件須能要求裝置進入開機狀態，并提供正確的驗證金鑰，當裝置準備好時，主控端應傳送新的內容，以便寫入至閃存，并啟動下載程序的使用者程序，且應記住開機管理程序的內存配置，這方面須知道使用者程序代碼的開始與結束位置及檢查碼等數據。在正常的運作模式下，開機管理程序會連結至正確的地址，找到使用者程序代碼的開端，使用者程序代碼發出的任何開機呼叫，都會指向開機管理程序例程的正確地址。

計算機可使用各種不同的機制，把內容透過USB傳送到開機管理程序，根據裝置內開機管理程序的需求，可利用控制、岔斷或批次傳輸以傳送數據，裝置內的USB描述亦可決定程序須支持的驅動程序類型，并可設定讓程序使用操作系統的人機接口裝置驅動程序，或使用特定廠商的驅動程序。

簡化啟動程序

開機啟動其實是一個常見的程序，個人計算機使用相同的原理把操作系統從硬盤加載到計算機，許多參考設計方案與網絡上的項目設計范例，能協助在嵌入式設計中建置開機管理程序，如廠商推出的PSoC Designer工具能用來建立一個USB或I2C開機管理程序，并能搭配各種可編程系統單芯片或PSoC。USB開機管理程序的使用者模塊會產生所有必要的開機管理程序代碼，能和使用者程序并存運作，此工具讓業者設計出全速、符合Chapter 9標準規范、人機接口裝置或原生USB裝置，引導精靈會協助產生精確的USB描述，并利用岔斷或控制傳輸類型支持開機管理程序的轉換。

使用者模塊會根據設計時預測的需求產生開機管理程序代碼(表1)，其會搜尋各種可供選擇的參數，如使用者程序第一個和最后一個模塊、開機管理程序第一個與最后一個區塊及檢查碼的地址，開機管理程序的大小也可自行調整，以便插入任何必須和下載程序一起進行的特殊程序代碼，USB交易需要的金鑰也可自行設定，而了解未來開機管理程序可能面臨的環境溫度，可讓工具能產生適合的編程例程，最后，使用者可產生像void BootLdrUSB_EnterBootloader(void)例程，讓使用者程序代碼能從軟件程序啟動開機程序。

表1　USB開機管理程序搜尋各種可選擇參數

用戶模塊參數

參數值

TW0_Block_Relocatable_Interrupt_Table

4C

ApplicationCode_Start_Block

4E

Last_Application_Block   FE

FE

Application_Checksum_Block

FF

Bootloader_Start_Block   2

2

Bootloader_Size

4B

BootloaderKey

0001020304050607

Flash_Program_Temperature_deg_C

-40C

ICE_Debug_FLASH_DISABLE

DISABLE_FLASH_WRITE

BootLdrUSBFS_ver

1000

模塊會產生一個有效的內容檢查碼，內容是透過開機管理程序下載而來，另一個工具從編譯器的輸出端提供下載檔案，這個*.dld檔案含有hex編碼格式的內容，和新的檢查碼一起編排成Flash模塊，且可透過由Visual Basic或C#語言撰寫的個人計算機程序分析讀取。本文列舉之上述方式，可把新的使用者程序透過USB接口下載到裝置中，讓最終使用者升級其產品、除錯或改進功能，不但不須使用任何特殊硬件進行升級，且毋需成本昂貴的產品召回或更換作業。
