Bus Doctor SD/SDIO/MMC/CE-ATA 協議分析儀

功能特性

    北京迪陽世紀科技有限責任公司有相關的SD/SDIO/MMC/CE-ATA協議分析儀 產品

Bus Doctor SD/SDIO/MMC/CE-ATA協議分析儀(Protocol Analyzer)，是屬于JDSU Bus Doctor?系列的產品之一。當Bus Doctor?RX Analyzer連上SD/SDIO/MMC/CE-ATA量測介面(Pod)，頓成為優秀的協議分析儀( Protocol Analyzer)，讓儲存媒體裝置及IC設計的研發人員，運用Analyzer的技術采集、解譯功能，方便分析總線上的States、command tokens、response tokens以及測量總線排上的流量效能表現。其直觀式、簡單易用的GUI操作介面，尤其適合SD/SDIO Host端、Device端、驅動程序撰寫（Driver）、以及消費性電子產品的研發工作，加上業界最新標準的支援，使得Bus Doctor SD/SDIO/MMC/CE-ATA協議分析儀(Protocol Analyzer)成為一個工程師心目中完美的分析工具。

SD/SDIO/MMC/CE-ATA測量介面(Pod)功能特性：

• 支援協議種類包括MMC / SD / SDIO / CE-ATA
• 支援SD版本v1.0 /v2.0 (SDHC)
• 支援MMC版本v4.1/v4.2，頻寬包括：x1, x4,x8
• 提供六合一的畫面顯示功能，包括Tree listing, Command listing, State listing, Waveform, Data block及Histogram
• 支援MMC Response Token解譯，版本包括V4.1及V4.2
• 自動偵測包括Bus Width、Transfer Block Length之值，且可正確解譯Bus Voltage及Command/Response。
• 支援多種ProtocoError偵錯，如Cmd/Rsp CRC error, Bad CRC status及Data CRC error。
• 同步邏輯分析Logic Analysis，同RX-108主機可同時使用Logic Pod，方便同步Flash Memory端訊號測量。

BUS Doctor RX Analyzer功能特性:(適合所有Protocol量測介面)

• 記憶體容量大，288MB、1.1GB、4.6GB，最高達18.4GB(RX-252主機)
• 高速資料傳輸，儀器本身使用高速USB2.0傳輸埠與電腦主機連接
• 圖形化操作介面，提供五合一的畫面顯示功能，包括Command listing、State listing、Waveform、Data Block及Histogram。
• 獨家Histogram視窗，幫助快速了解整個記錄資料、封包類別相對于時間的流量變化。
• Timing Waveform顯示，最大解析度為4ns，以Waveform方式呈現Timing & Clock cycle之測試結果，方便同時軟體及硬體類比訊號資料對照及偵錯。
• 連續不間斷觸發及記錄資料(Segmented Memory)，最大能將記憶體切割成256等分，做256次的連續觸發與記錄資料。唯有不間斷連續觸發及記錄資料，能避免遺漏重要資料的風險。
• 雙模觸發操作介面，提供完整的觸發條件清單，可直接選??；或進階的LeveSequencer觸發介面，可任意組合觸發條件。介面同時適合初階及高階的程度使用，彈性較高。
• 進階觸發操作介面（Multi-LeveSequencer），可組合協定事件，并且利用條件式的邏輯路由，設定觸發條件，最高可達12 Levels，功能等同于邏輯分析儀的State Machine觸發設定方式。透過定義完整之觸發條件，可快速且準確地完成觸發條件之設定，縮短除錯時間。
• Timer和Counter的觸發設定，搭配進階觸發操作介面，可有效幫助使用者，精確觸發到當機的封包位置。
• 即時統計(Rea-time Statistic)，可針對各種event進行即時(reatime)的統計，計算Command, CRC error等各種events發生次數等。
• 同時多重協定量測，可兩臺以上不同協定介面之Bus Doctor?RX Analyzer堆疊，或某些量測介面(Pod)可同時功用一臺Bus Doctor?RX Analyzer，并同時兩種以上不同協定的同步量測

簡述

Bus Doctor? RX Analyzer以其獨特的Multi-Protocol平臺，提供電腦周邊及消費性電子產品的開發人員，一個功能強大并簡單好用的工具，并以最經濟的方式，僅需更換不同的硬體介面（Pod），就可以測試不同的通訊協議(Protoco)，包括儲存介面總線SD、SDIO、CE-ATA、MMC、ATA / ATAPI、SCSI/U320、SATA、SAS、Compact Flash，以及電腦總線USB、PCI Express GEN1/GEN2、PCI / PCIX、PCMCIA、CardBus、IEEE 1394a (Firewire/iLink)、Logic Analysis等等。

Bus Doctor RX Analyzer是模塊化的功能強大的總線協議分析儀。以其獨特的Multi-Protocol平臺，提供計算機外設及消費性電子產品的開發人員，一個功能強大并簡單好用的工具，并以最經濟的方式，僅需更換不同的硬件接口（Pod），就可以測試不同的通訊協議(Protoco)，包括儲存接口總線SD、SDIO、CE-ATA、MMC、ATA / ATAPI、SCSI/U320、SATA、SAS、Compact Flash，以及計算機總線USB、PCI Express GEN1/GEN2、PCI / PCIX、PCMCIA、CardBus、IEEE 1394a(Firewire/iLink)、Logic Analysis等等。

今天，系統開發工程師們必須處理復雜的總線和復雜的總線信號協議，這通常需要分離的設備，既需用到邏輯分析儀，又不能缺少協議分析儀。但是更快的速度需求和協議的不斷變化更新縮短了儀器設備的使用壽命。最理想的解決辦法就是能結合它們的性能，同時易于升級并支持高速和復合總線。

將智能化和易學易用的接口結合在一起，Bus Doctor簡化了系統的診斷過程。Bus Doctor將邏輯分析儀和協議分析儀合二為一。方便快捷的軟件菜單使開發人員可以輕松的找到問題的所在。強大的功能使協議分析更加簡便，對于硬件設計工程師來說Bus Doctor所具有的邏輯分析儀的特點也可以完全滿足排障要求。

通常連接相應的總線適配器模塊，Bus Doctor可以對如下總線進行分析診斷:

Parallel Interface Analyzers

· ATA

· Cardbus

· Compact Flash

· Logic Analysis

· PCMCIA

· PCI andPCI-X

· SCSI

Serial Interface Analyzers

· 1394

· Fibre Channel

· Gigabit Ethernet

· iSCSI

· Infiniband

· Serial ATA (SATA)

· Serial Attached SCSI (SAS)

BUS Doctor RX Analyzer功能特性：

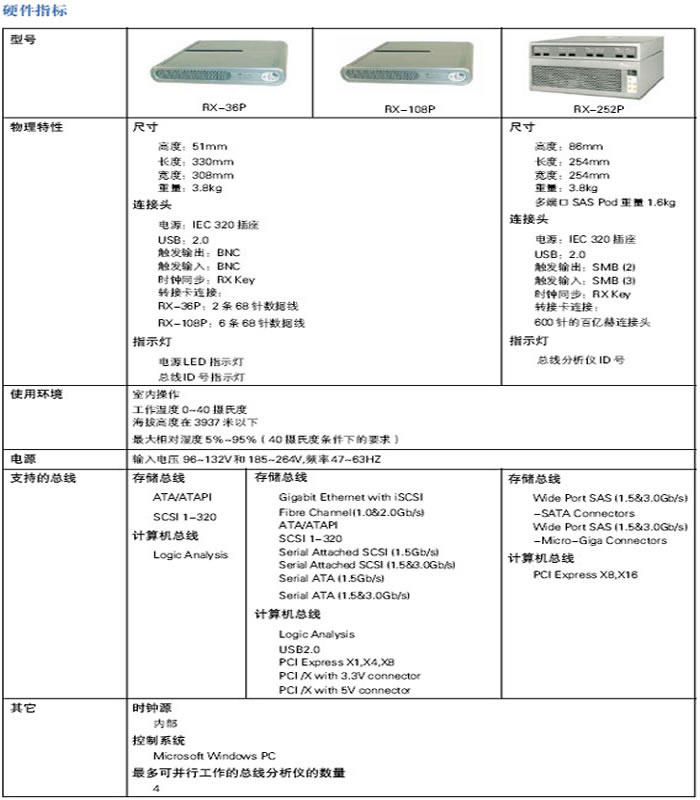

· 內存容量大，288MB、1.1GB、4.6GB，最高達18.4GB(RX-252主機)

· 高速數據傳輸，儀器本身使用高速USB2.0傳輸埠與計算機主機連接

· 圖形化操作接口，提供五合一的畫面顯示功能，包括Command listing、State listing、Waveform、Data Block及Histogram。

· 獨家Histogram窗口，幫助快速了解整個記錄數據、封包類別相對于時間的流量變化。

· Timing Waveform顯示，最大分辨率為4ns，以Waveform方式呈現Timing & Clock cycle之測試結果，方便同時軟件及硬件模擬訊號數據對照及偵錯。

· 連續不間斷觸發及記錄數據(Segmented Memory)，最大能將內存切割成256等分，做256次的連續觸發與記錄數據。唯有不間斷連續觸發及記錄數據，能避免遺漏重要數據的風險。

· 雙模觸發操作接口，提供完整的觸發條件列表，可直接選?。换蜻M階的LeveSequencer觸發接口，可任意組合觸發條件。接口同時適合初階及高階的程度使用，彈性較高。

· 進階觸發操作接口（Multi-LeveSequencer），可組合協議事件，并且利用條件式的邏輯路由，設定觸發條件，最高可達12 Levels，功能等同于邏輯分析儀的State Machine觸發設定方式。透過定義完整之觸發條件，可快速且準確地完成觸發條件之設定，縮短除錯時間。

· Timer和Counter的觸發設定，搭配進階觸發操作接口，可有效幫助用戶，精確觸發到當機的封包位置。

· 實時統計(Rea-time Statistic)，可針對各種event進行實時(reatime)的統計，計算Command, CRC error等各種events發生次數等。

· 同時多重協議量測，可兩臺以上不同協議接口之Bus Doctor RX Analyzer堆棧，或某些量測接口(Pod)可同時功用一臺Bus Doctor RX Analyzer，并同時兩種以上不同協議的同步量測
