傳感器測試技術基礎問答

壓電傳感器已經證明在快速的和周期性的過程測試是非常成功的。應力、壓力、或加速度感測器作產品品質保證被廣泛地應用於生產過程中。特別是在生產汽車和電子工業。壓電傳感器可以在工廠里對長時間的動態的過程進行可靠的測試，并且確保產品質量和產品質量證明文檔需要經常地進行測試。

同其他傳感器比壓電傳感器的優點：

．壽命長

．高靈敏度

．低臨界值(Low threshold)

．寬測試范圍

．實用的位移測試

．測試頻率高

．溫度適用范圍寬

在工業中使用壓電傳感器的例子：

．射出機模穴內壓測試

．對柴油和汽油發動機的氣缸進行壓力監視

．壓力監視和控制

．監視自動組裝機械連接頭的應力

．振動機械監視

．機械加工的過程監視

壓電傳感器

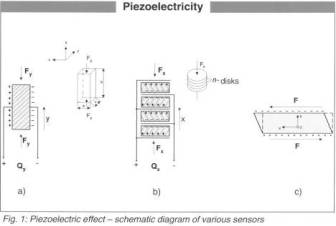

壓電傳感器由壓電材料和封裝材料組成。“壓電”的意思是當對負載施加一個力時，傳感器將會產生同施加力成比例的電荷。天然石英晶體是非常理想的壓電材料，但現在石英晶體可以在高溫高壓下進行人工合成。其他壓電材料也有不同的特殊應用。石英晶體在傳感器內不同的排列將會產生不同的效果。這個效果可以通過石英晶體的不同切型來獲得。

a)橫向效應 (Transversal effect)

石英晶體電荷輸出在壓力接觸表面合適的角度。電荷輸出同石英的幾何形狀和厚度有關。石英晶體是棒狀將會產生橫向振動。適用公式的:   應力和高靈敏壓力傳感器是通常使用橫向模式效應。

b)縱向效應 (Longitudinal effect)

石英晶體電荷輸出在壓力接觸的表面。與橫向模式效應不同，電荷產生不依靠石英的幾何形狀而只同施加的力有關。石英晶體通常是盤狀，可以通過并連增加電荷的輸出。公式:

c)剪力模式效應 (Shear effect)

施加剪切力，電荷在力與接觸表面產生公式:

由於縱向效應，石英的幾何形狀不影響靈敏度。剪力效應應用3種典型傳感器，力學傳感器、力矩傳感器、加速度傳感器。

用於壓電傳感器的放大器

工作原理小的電量電荷需要轉化電壓（5V或10V）或電流（4…20mA）進行測試，例如在PC 或 PLC中。放大器通常用於測試技術，因放大器是將電荷轉換成電壓。在原理上，電荷放大器包括MOS或J-FET電晶體的高增益電壓放大器，它能在輸入獲得高絕緣阻抗。放大器通過高絕緣電容連接到負反饋上。因此,放大器可以作積分器用於輸入電荷。對於傳感器，外加機械負載容易產生電荷變化。在輸出端顯示壓電傳感器電荷改變的積分和正比于整個電荷的改變（包括機械負載產生的電荷）的電壓信號。

輸入Q和輸出Uout的關系

F 載入傳感器上的機械負載（如，應力）

Q 傳感器輸出的電荷（如，4pC/N）

Cs 傳感器電容（如，50pF）

Ck 電纜電容（大約 100pF/m）

CB 電容器的電容范圍

Ri 輸入電路的絕緣電阻（傳感器、電纜、放大器輸入）

RG 用於時間常數電阻（低截止頻率）

RTP 低通輸入濾波器電阻

Vi 運行的放大器的增益因數（大約100,000）

Uin 放大器輸入端電壓

Uout 放大器輸出端電壓

Reset 短路范圍電容器的開關（放大器的調零）

由於放大器有狠大的增益電壓（V趨近於無窮）,傳感器和電纜的電容值可以忽略不記,所以輸出電壓值正比於電荷量同范圍電容的商:

放大器在輸入端（Ri大小1014Ω）必須是高絕緣的,對於傳感器和電纜也必須是高絕緣,否則輸出端信號將產生偏差。

偏差

已經提到的，放大器輸入端是使用MOSFET獲得高阻抗。即使當前最好的MOSFET也要有幾個fA的輸入漏電流。對於好的電荷放大器，也將引起±0.03pC/s漂移。測試信號的漂移率：

傳感器的靈敏度（E）＝pC/N

被測試的力（F）＝N

壓電信號的準靜態測試的限制容易通過一個力學傳感器（靈敏度4pC/N）的實際例子確定。力學傳感器使用測試范圍1000N,測試誤差每分鐘0.045%或22分鐘測試一次測試誤差不超過1％。范圍電容與偏差無關。然而，靈敏度愈高，測試的應力愈大，由偏差引起的錯誤成分就越小。

重置（Reset）

重置開關也是高絕緣的，能使輸出信號通過短路回路的電容重置成零。在許多應用中，例如稱重，機器部件固有的重量在力的測試中應不被包括在內。在傳感器機械的卸載的每次測量周期之前重置功能被執行。重置時間大約5～100ms，因此它非常適合短周期的測試和監視使用。重置開關可以手動也可以通過外接數位信號操作。半導體開關或彈簧片延遲被用於高阻重置開關。當沒有電流時,通常開關是關閉的，目的是防止靜電損壞高阻的輸入端。

測試范圍（Measuring Range）

大部分電荷放大器有多個測試范圍。測試范圍的選擇是由開關電容CB決定的。放大器輸出是10V的信號，因此可以作寬靈敏度和寬測試范圍的傳感器單信號電荷放大器使用。電荷放大器的精度主要取決於電容CB的容限。電荷放大器有非常好的±0.05FS的線性度。當校正整個測試鏈或調整放大器和傳感器時，電荷放大器的錯誤可以忽略不記。在規格限定內，電荷放大器是有過載限定的。過載參數由信號回轉率和電荷數量確定。J-FET放大器在不適當?shù)膫鞲衅鬟B接時比MOS-FET對靜電放電更加敏感，但其有相當大的偏差和溫度依靠性。

低通輸入濾波器（Low-Pass Input filter）

當測試機械振動時，由於振蕩產生了附加的力。這些力或是沒有引起注意或是對監控機器沒有表現出干擾。通過使用適當?shù)牡屯ㄝ斎霝V波器，這些干擾就能排除在外。對於大部分的應用，使用10到100Hz的濾波器就已經足夠了。濾波器在放大器的輸入端使用RC網路形式。

C 電纜和傳感器的電容

RTP 低通濾波器的電阻

時間常數（高通濾波器）（Time constants( high pass filters））

時間常數象AC偶合器件一樣工作，在示波器上顯示同樣波形。靜態信號部分被濾掉，只留下動態信號。時間常數是由電阻RG和電容CB產生的，絕緣阻抗被減小。這樣做法就是提高測試速度。

在AC模式，電荷放大器象高通濾波器一樣工作。從電路中的電容和時間常數電阻計算低截止頻率。

Lwer cut-off frequency （fu）=Hz

Time constant（t）=s

只有當在快速過程中動態信號成份才被注意，時間常數才被包括在電荷放大器中。在每次迴圈之前重置是不需要使用時間常數測試。

工業電荷放大器對比實驗室電荷放大器

以下分別顯示工業和實驗室電荷放大器的一些重要特性。

 應用:

在前幾年，Kistler發展在特殊電荷放大器的需求，主要強調的是適合工業應用。

小型化Hybird技術使實際的電荷放大器變的更小更緊湊，他們能被非常近地裝在測試地點。直接放在機器上，因此縮短了傳感器和放大器之間的距離。Hybird技術也有安裝范圍。然而，可變測試范圍通過積分電壓放大器的方法來調節。當前最小的電荷放大器Type 5027（Fig.4）只有45mm×16mm，有3個測試范圍。

介面的耐受性:

在工廠內，電環境都不是狠好。由於不同的對地電勢和電磁場能夠干擾使測試的原始信號失真。在一定的系統中（機械/測試鏈/電纜/環境），這些原因能夠被發現。然而，由於其的狠好的抗干擾性，在這樣的環境中電荷放大器可以被使用的?；旧希?span lang="EN-US">Kistler的電荷放大器和標準傳感器和電纜都符合電磁相容標準EN 50081-1/2 和 EN 50082-1/2.同樣符合安全標準EN 61010-1.而且，新型放大器 5034使用完全的電氣隔離。這意味著電源對地電勢和測試信號的輸入輸出被光耦合器分開，所以不會互相干擾。

外接可調范圍開關

壓電傳感器顯著的一個特點就是測試范圍狠寬。由於同傳感器工作，需要使用可調范圍開關的電荷放大器。例如在測試幾個N和kN的力學特性。放大器 5034 和5039外接控制測試范圍的開關。在測試過程中，通過開關信號，測試范圍被選擇。

 多通道電荷放大器

使用一定數量的傳感器進行測試，需要使用多達3通道的調製多通道放大器。壓電傳感器可以并聯使用。一個典型應用是確定在機械加工過程中對盤子的應力。盤子被4個傳感器腳支撐，每個傳感器獨立的電荷信號被合併在起到輸入放大器通道。

 后板安裝

電荷放大器 5058被設計成Euro卡模式，能被安裝在后面板或開關盒中。可以根據不同的測試系統被從新設計。

外接驅動

對於重置／操作或調節范圍開關的輸入控制能直接連接到任何機器控制系統。所有工業放大器能通過TTL信號或光耦合器被操作。在無電隔離的驅動使用簡單的開關同樣可以。工業電荷放大器的電源是24V DC，電流小於100mA。

 控制監視器

當今，生產過程必須不斷的使用監視器保證產品質量。由此，量測信號可以通過PLC評估或是直接聚焦到測試地點以便提供測試參數?？沙炭?span lang="EN-US">Kistler 監控器通過測試信號直接測試區分符合和不符合的部分。這減輕了電腦的PLC的工作。電荷放大器被集成到監控器內。而且，能直接從傳感器獲得測試信號，并作一個函數顯示測試信號。
